Алёна, это - БАЯН. За месяц можно было и нарисовать, и сфоткать, и пр. пр.

Кто-то скажет - "автор вам ничем не обязан!". Не спорю. Но если начал тему, то хотел поделиться? Или что? А почему не делится? Остаётся - "или что".

P.S. Особенно порадовал капрал Сорока. Всё понял слёту, но повторить даже не пытался.

PP.S. Извините за вторжение.

_________________
Не позволяйте обманывать себя.

хмм.. ппц, уж столько страниц наплодили, а хде результаты??
CrazyAlex выложил описание конструкции (вроде бы рабочей 😘), но вместо того чтоб собрать в точности такую же, ушли в какие-то дебри... ппц
и кста, я заметил, почти в каждой теме так) предлагается устройство, начинают его обсасывать, уходят хрен знает куда в своих рассуждениях, собирают совсем не то, что предлагал автор, а ничего и не работает-то 😎

зы
извиняйте за оффтоп, но картина складывается именно так 😕

Кввв-ввв-вввв-вваааааа-ааааа-ааааа-аааа 😊. Ща я Вас фсех душить буду 😀 .

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

bazarov, по-моему зеленое отродие вас уже давно задушило 😎 ... как иначе обосновать ваше звездобольство 😕

О ..классно ..сам еще не доделал, а уже нужно чтобы газеты и журналы писали ? 😀

Я рад .. Только когда сам закончу все опыты с ентим железякой - то писать ничего не буду ..

Хотел чтобы все вместе поучаствовали - а прийдеться как всегда 😏

Базарыч - КВА - это последняя буква в еврейском алфавите 😏

Сцукооо -цаплььььь ----- жабовввв- не трогаааайййййй ...

Енти сволочи ... ну никак не хотят думать ...плодяться сами по себе ....

Для тех кто не знал повторю...

Есть два типа логики, женская и мужская. Мужская воспринимает информацию, перерабатывает и делает выводы. Женская даёт информацию, перемалывает её, и верит в то что сама и придумала, при этом из этого делается определённый вывод.


😘..... Колобок, я те расскожу секретную информацию, но только молчёк 😘 ... Вдрух кто услышит 😘 .... 😘 Так вот 😘. Если я говорю непонятно, то это не значит что этого нет 😘 тсссс вроде санитар прошёл 😘. Так вот, каждый мыслит только в рамках своего вымышленого мира, который он сам себе и создаёт 😘. Это называется мировоззрением 😘. А мировоззрение строится на знаниях и собственном опыте 😘..... Фсё, хавайся под одеяло - санитар идёть 😀....

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Жесть ... Базарыч жги еще ...

Особенно "мужская воспринимает информацию, перерабатывает и делает выводы."

Женская даёт - информацию, перемалывает её, и верит в то что сама и придумала.



Такс ..Алена не слушай нас дурачков 😀 Весна блиннн ...

😬 Крызис, а ты всю эту ветку прочитай, только существительные выбрось а глаголы оставь - будешь удевлён 😬. А к Алёне и Асе это не идёт, у них характер даже посилнее некоторых присутствующих дармаедов будет 🤢. Да!

А ещё Фор мне лишнюю тумбочку из своей палаты дал. Грит, Бог нашу вселенную в тумбочке запёр, а ключи посеял, вот поэтому мы все тёмные 🤢.

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Эт только у племменых быков по телеку выходит - сущиствительные выкидывать и глагольствовать-разглагольствовать ..а мы ежики мирные 😀

Опять ничего ниукаво неполучилось.

зато я читая повеселился, Всем спасибо за поднятие настроения.😎

Это называется не "не получилось" - а проделана по этому факту исследовательская работа !!!

И не одна (простите за выражения) - сволочь - не спросила про баланс енергий потраченой на создание "эффекта хранителя" + енергия на импульсы-управляющие катушки ... а я ведь логику однометно описал 😏

НАмагничеваем-импульсы-результат .... результат Очень хороший 😀

Нет чтобы поднять ветку про ТОК .. а кинулись искать черную кошку в подвале 😏

Так Вот что я уяснил для себя самолично - магнит постоянный - имеет свойство размагнититься .. причем довольно таки быстро - в зависимости сколько с него енергий хотим снять... И самое важное магнитный-ток --- есть настоящий ток в нашем обыденном понятий-ях ... т.е пока замкнут -висит на холодильнике -висит бесконечно... когда его цепь пытаються разомкнуть - теряет свое МП (то есть силу ТОКА) ..

с позволения пара вопросов:
Поле управляющих катушек должно быть встречно "хранителю"?
Можно-ли пользовать медь с постоянным подмагничиванием вместо железа с "хранителем"?

Дык есть же схема с полюсовкой катушек 😊. А сам 'хранитель' получается включением катушек намагничивания (на схеме черные). 'Хранитель' так вообще за 5 минут проверяется..

Спасибо. Как-то я это прозевал...

Доброго времени суток. Тут жалились, что мало конкретики по теме ветки? Пожалуйста, мини-отчетик.
Начну с повторения красивого опыта Лидскальнина о «запуске электронов на орбиту», он же- видоизмененный опыт Зацаринина о энергопотреблении электромагнитов. Я еще слегка видоизменил опыт, чтобы стало видно, чему нас учат в школе, а о чем умалчивают.
Итак, для проведения очень наглядных опытов нам понадобятся: две катушки с пустотелым сердечником- идеально подходит для этих целей тяговая катушка со старых советских пускателей типа ПМЕ-200 и им подобных (на фото слева- сам пускатель, по центру- нужная нам катушка на карболитовом сердечнике). Они бывают на несколько разных напряжений питания- 24, 110, 220 и 380 вольт, для наших опытов лучше подходят на низкое напряжение- 24 или 110 вольт. Цена их на электрорынках невысокая- порядка одного-двух долларов за штуку- и мотать не придется!

Второе, что нам понадобится- это металлический пруток из магнитомягкой низкоуглеродистой стали (типа Сталь3 и им подобных) диаметром 0,5…1 см – их него надо согнуть U- образную скобу и тщательно отшлифовать торцы- чем ровнее будет срез, тем лучше полученный результат (я шлифовал сразу оба торца на мелком точиле). Также нужно подготовить замыкающую пластину- я просто отпилил кусок металлического уголка 25*25 мм. Одну плоскость этой планки надо тоже тщательно отшлифовать (до блеска- см.фото)

Скобу из прутка желательно закрепить на каком-нибудь немагнитном основании (у меня это кусок дерева). Теперь очень желательно протестировать катушки – выяснить, где у них какой магнитный полюс при подаче напряжения питания на одни и те же контакты- это очень важно! Я просто шилом наметил возле одного контакта (+ питания и S- полюс). Катушки, представленные на фото, намотаны проводом диаметром 0,71 мм и содержат по 290 витков каждая (для пускателя на 24 вольта). Ну и желательно припаять разноцветные провода к выводам и раздобыть аккумулятор от бесперебойника компьютерного- так наглядее проводить опыты.
1)Итак, опыт первый- классический школьный электромагнит!
Соединяем катушки последовательно (+ одной к – другой) и надеваем обе катушки одноименными полюсами вверх на наш U- образный сердечник. Подаем питание от аккумулятора. Сердечник намагничивается и притягивает наш уголок. Отключаем питание- уголок отваливается. Классика! Тут только- внимание!!!- если у нас пруток и замыкающая пластина из магнитомягкого материала- то при отключении питания пластина просто отваливается, а если бы она была из магнитотвердого металла и мы создали бы в сердечнике достаточно сильный магнитный поток- то после отключения питания наша пластина осталась бы примагниченной к U- образному сердечнику. Но наш случай именно классика с магнитомягкой сталью (см.фото).

2) А теперь- Лидскальнин и Зацаринин- то, что в школе нам НЕ показывали! Итак, берем эти же катушки, и, не разъединяя их, просто переворачиваем одну из них и опять надеваем на сердечник- то есть наши катушки оказываются повернутыми вверх разноименными полюсами. И опять подаем питание на катушки. Уголок притягивается к сердечнику (по ощущениям- даже чуть сильнее, чем в предыдущем опыте). А теперь- барабанная дробь!- отключаем питание…И о, чудо!- уголок оказывается намертво примагниченным к U- образному сердечнику! И сила притяжения настолько велика, что всю конструкцию можно спокойно подвесить на проволоке за верхний уголок - и он не оторвется, хотя внешнее питание уже давно отключено! И так оно может висеть очень и очень долго (у меня висело две недели, пока мне не надоело-см.фото).

Пикантности ситуации можно добавить еще и тем, если проложить в месте соединения уголка и сердечника тонкую полиэтиленовую пленку- электрического контакта верхней и нижней части не будет, но висеть конструкция все равно будет! Более того, можно импульсом подать на катушки напряжение обратной полярности, железо перемагнитится, но конструкция продолжит висеть на подвесе!
…Так что не все видео на ю-тубе вранье.
Идем дальше. Тут, кстати, поделюсь еще одним наглядным пособием, которое должно быть в арсенале каждого альтернатившика, исследующего магнитные поля. Народ часто хочет увидеть силовые линии магнитного поля, но прибегает к старым дедовским способам вроде магнитных опилок ,которые так и норовят куда-то исчезнуть (в основном на магнит, к сожалению). Так вот, наши братья-китайцы уже давно выпускают игрушку для детей- магнитную доску для рисования- это просто ферромагнитный порошок, раз и навсегда запечатанный между полупрозрачными листами тонкой пластмассы. Дешево и сердито. Имея такую доску, очень просто показать, например, опыт Родина о том, что магнитное поле магниту не принадлежит- надо лишь покрутить кольцевой магнит от динамика вокруг своей оси под этой магнитной доской и убедиться, что рисунок магнитных линий остается на месте, с какой скоростью бы мы ни вращали наш магнит (см.фото)

Но это так, лирическое отступление 😀

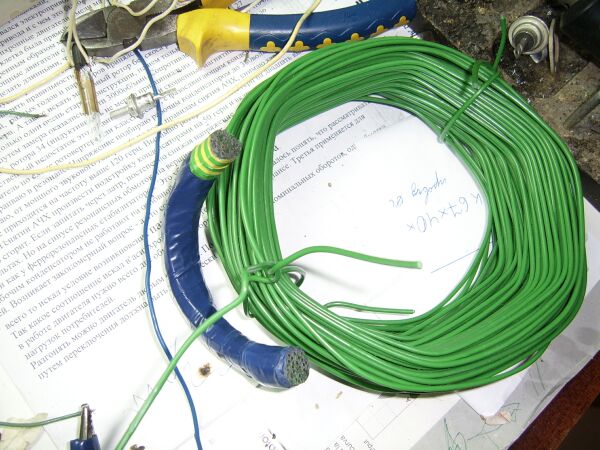

Переходим непосредственно к прибору Крейзи. Что нам для этого нужно? Прежде всего- магнитомягкая проволока в изоляции. Долгие поиски на «железном» рынке подсказали интересное решение- стальная оцинкованная проволока в ПВХ- изоляции, правда, неизвестного происхождения. Вроде бы в народе она зовется как «вязальная» и стоит очень дешево- моток 100 метров стоит 3 бакса. Обмеры показали, что сама стальная жила имеет диаметр 1,2 мм, внешний диаметр в изоляции 2 мм. Проволока достаточно мягкая, легко изгибается под нужным углом, и магнитится обычным магнитом тоже весьма неплохо. В общем, решил, что подойдет. Однако, как прямо указал Алекс, нужно проверить эту проволоку на способность сохранять магнитный поток, или остаточную намагниченность. Я намотал из проволоки кольцо на оправке диаметром около 10 см, примерно 25 витков, плотно обмотал витки изолентой, а потом аккуратно распилил полученое толстое кольцо пополам на два полукольца, торцы половинок тщательно отшлифовал на электроточиле (см.фото- половинка кольца и сама проволока в бухте)

Далее надел на одно из полуколец катушки, подал на них напряжение от аккумулятора и поднес вторую половинку кольца. Кольцо, естественно, примагнитилось. Ну а дальше повторил предыдущий опыт про «запуск электронов на орбиту», то есть отключил питание- и полукольца все так же остались примагниченными друг к другу- не так сильно, как в варианте со стальной скобой, но все же ощутимо. Окончательный тест- на удержание в подвешенном и отключенном состоянии- я запечатлел на фото. Держалось так больше заявленных Крейзи пяти минут- у меня висело полдня.

Значит, условие пригодности данного конкретного материала в качестве сердечника выполнено, да, Алекс? Если да, то поехали дальше.

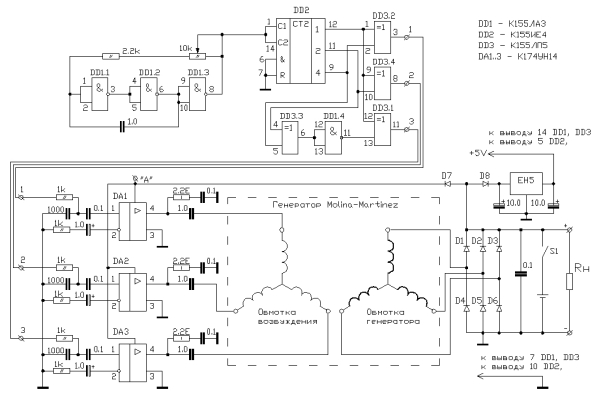

Следующий этап- изготовление трехфазного генератора. У меня остался сей девайс после опытов с НЭГ-ом, правда, ограниченный частотный диапазон был- пришлось изменить частоты задающего генератора на К155ЛА3 для обеспечения приемлемой частоты 0,25 Гц- 1 МГц (схема прилагается, а внешний вид генератора представлен на самом первом фото), да включить на выходе не микросхемы УМЗЧ, а простые полевые транзисторы IRF730 (ну, какие нашел- блин, надо ставить другие и мудрить с их включением- при частотах на затворе свыше 40 кГц они перестают открываться).

Ну и, наконец, самый сложный и ответственный агрегат- это сам ТПУ. Делаем как подробно и доступно рассказал сам Крейзи- то есть в готовые катушки, расположенные по окружности через 120 градусов, продеваем наш стальной изолированный провод до заполнения просвета центрального окна катушек. У меня получилось около 50 витков, и продевал я провод сразу через 6 катушек- три из них были от пускателей на 220 вольт, и еще три- от пускателей на 110 вольт- я надеюсь проверить, есть ли разница во включении катушек к одному и тому же генератору (при этом катушки на 110 вольт подключались к трехфазному генератору, а катушки на 220 вольт включались параллельно друг другу и использовались для кратковременного запуска системы- то есть для создания предварительного магнитного потока в кольце). Вот что получилось (фото). Сперва собранную конструкцию проверил в качестве обычного трансформатора с тороидальным сердечником- подсоединил одну из катушек к ЛАТРу и в сеть 220В*50Гц, а к другой подключил вольтметр. Все по классике- если катушки были одинаковыми, но входное и выходное напряжения оказывались одинаковыми, а если количество витков было разным- то в соответствии с коэффициентом трансформации.
