1. Как влияет величина размера зазора в кольце на количество накопленной (запасенной) в нем энергии? Больше зазор - больше запасенной энергии или наоборот?
2. При намотке первички на место зазора в кольце обмотку не ложить?
Дед писал что надо было мотать первички 60 вит. а "Вот убралось лишь 56.", а здесь [ссылка]
видно, что для 4-х витков места еще оставалось, но почему то не занято, а почему? Может быть изза того что там пропил сердечника?
3. По поводу пропила в кольце:
резать перпендикулярно или с наклоном
градусов 45 (от этого будет лучше или хуже)?
1. Энергия в зазоре, больше зазор, больше можно накопить(я так понимаю). [ссылка] оригинал [ссылка] подборка о зазоре
2. Дед пишет, что пальцы не слушаются, надо туго мотать и держать, что бы витки не спружинили. Вот до 60 витков и не дотянул.
У пропила края острые, надо изолировать лучше.
Только скотчем невздумай заматывать, клейкая хрень жрёт лаковую изоляцию на медном проводе.(уж непомню где это вычитал у деда).
3. Пробуй перпендикулярно как на фото с бор-машинкой Дремель.
Будешь под 45 пилить - длиннее пропил прийдется делать, а это есть риск обломать диск или феррит.
По поводу пилить феррит бормашинкой - не уверен, что получится.. Разве что алмазный насквозь диск ставить. Где-то читал про способ колки колец:
1) стеклорезом прорезаем по диаметру с 2-х сторон (имхо - либо надрезаем другим способом).
2) вставляем в тиски, губкам поперёк царапины, а на царапину от стеклореза кладём гвоздь, или я предлагаю саморез, (стороной без нарезки), он крепче.
3) на противоположной губке по краям кольца ставим вертикально 2 гвозьдя (или что-нить помягче, например 2 полосы аллюминия)
4) зажимаем тиски.
Тут нужно конечно, выбирать тиски с высокими губками, если нужно большое кольцо разломить. Либо вставтять вместо среднего самореза что-то посущественнее.
Idris, о каком дросселе речь, уточни?
На страничке 10 смотри:
Все по порядку - Берем колечко ферритовое К28х15х9.
Это самый ходовой размер. Сразу предупреждаю- китайские желтые колечки из БП
не пойдут- это не феррит.
Проницаемость может быть от 600 до 3000.
Это потому что мы его не будем гонять по полной петле намагничивания, для экономии
потерь в сердечнике. Поэтому у него запас есть.
После пропила и изолирования колечка при намотке надо быть аккуратным,
колечко может разломится.
Скифы, ау, кто-то из практиков подскажет по схеме?

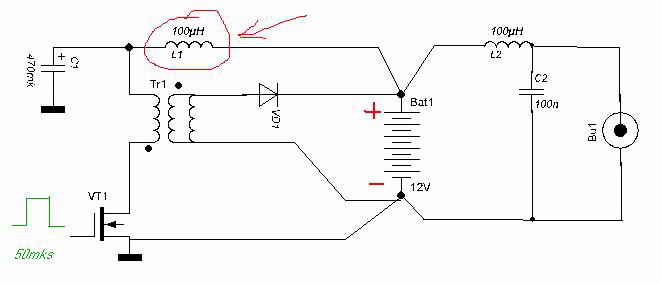

Дроссель на схеме 100мкГенри - индуктивность провода первички?
На схеме не указана индуктивность самого аккумулятора.
О индуктивности акб в другой теме говорят, тема продолжает расследование по следам правильной схемы зарядки АКБ с функцией хитрого прогрева АКБ.
Из архива:
Например колечко дросселя групповой стабилизации от компового БП.
меряем готовое 10 витков 17 мкгн насыщение 150 а/вит.
5 витков как раз будет 4 мкгн и ток до 30 ампер.
Но это горячее колечко будет.
На феррите - похолоднее, но зазор не менее 2 мм.
Без разницы- колечко или Ш.
Jeka343 Пост: 408795 От 29.Jan.2013 (21:01)
По поводу пилить феррит бормашинкой - не уверен, что получится.. Разве что алмазный насквозь диск ставить. Где-то читал про способ колки колец...
Может отрезным кругом для болгарки получится, если в точило его вставить.
Во всяком случае наждачный камень , как оказалось, легко ферррит точит.
Idris Пост: 408738
Какой диод был применен у Деда и какой мне применить чтоб в импульсе держал 200А (это для АКБ 180-200 А/Ч)?
Kopoet | Post: 408783 - Date: 30.01 (04:27)
у дедугана стояло 4шт паралель КД2999, выводы не отрезаны.
dedivan | Post: 161660 - Date: 11.02 (01:04)
Про диоды... И реально 2Д213- надо считать 40 амперным...
Некоторые ставят в сварочники КД9997- это как раз наш ширпотребовский
вариант 213х. Для них более честно пишут 30 ампер..."
Получается, что лучше ставить 2Д213 ?
_________________ Владимир \"2 процента людей — думает, 3 процента — думает, что они думают, а 95 процентов людей лучше умрут, чем будут думать\"
Дед Иван. Пропил получился 0,6мм. Нашел провод на певичку 1мм, другого нет.
Намотал первичку и получилось 40 вит.(индуктивность 0,2 милигенри). Пойдет? Или надо все таки искать 0,8мм и перематывать на 60 вит.?
А про пальцы ты прав был...
Jeka343 Пост: 408795 От 29.Jan.2013 (21:01)
По поводу пилить феррит бормашинкой - не уверен, что получится.. Разве что алмазный насквозь диск ставить. Где-то читал про способ колки колец...
Может отрезным кругом для болгарки получится, если в точило его вставить.
Во всяком случае наждачный камень , как оказалось, легко ферррит точит.
Проверил сегодня. Не поленился. Болгарка режет феррит как масло...
😕видимо, что-то с памятью моей стало.. помню режу феррит болгаркой, точка касания диска и феррита аж до красна раскалилась.. И не режет.. буксует.. звездец.. а может и не феррит это был.. может и плитка половая. 😕
Проверил сегодня. Не поленился. Болгарка режет феррит как масло...
😕видимо, что-то с памятью моей стало.. помню режу феррит болгаркой, точка касания диска и феррита аж до красна раскалилась.. И не режет.. буксует.. звездец.. а может и не феррит это был.. может и плитка половая. 😕
Спасибо, что проверили, а то я уж было думал, что мой феррит легко точится из-за того что возможно побывал в печи (из некоторых трансформаторов медь добывалась диким способом).
Мне самому казалось, что феррит будет как стекло.
_________________ Владимир \"2 процента людей — думает, 3 процента — думает, что они думают, а 95 процентов людей лучше умрут, чем будут думать\"
Idris Пост: 408851 От 30.Jan.2013 (15:36)
Дед Иван, скажи, дроссель L1, ты тоже ...
Ну ты уж вообще не понял для чего этот дроссель?
Читай внимательнее- он только для питания от этого же аккумулятора.
А если ты собрался заряжать- то питание нужно от другого источника,
и там этот дроссель вообще не нужен.
Для чего дроссель я знаю, только вот какой мощности он должен быть чтоб нормально запитать ключ (без просадки питания на нем)?
Такой пойдет? или чето другое надо?
Idris |
Post: #408733 - Date: 29.01.13(00:37)
