Post:#158183 Date:24.01.2009 (21:55) ... Были проблеммы, обнищал. Решил создать безнес на охранной сигнализации. Собираюсь оснащать дачи, гаражи, авто и т.д. С датчиков поступает тревожная СМС-ка на мобилу хозяина, ну и прочие прибамбасы. Пусть сам решает включать сирену, позвонить соседке или в ментовку. Системы такие есть, но дорогие, нужно удешевить максимально, чтоб обывателю не накладно было.Если есть у кого идеи, разработки, схемы, прошу поделится. При внедрении в производство вознаграждение гарантирую. Если что-то авторское, пишите в личку, все права будут соблюдены.
Надеюсь на поддержку.
В таком случае как же тогда создать короткий импульс 200А?
Может тогда поставить после ЛА7 два параллельных ключа на каждый по отдельному маленькому трансу, а их выходы после диодов соединить параллельно на АКБ?
Ага. Чем больше сердечник тем длиннее надо сделать импульс его накачки? А форма и длительность выходного импульса измениться? Он тогда станет длиннее по времени, а такой нам уже не подходит. Или его длительность все равно останется в допустимых пределах?
На твоем еще бабка надвое сказала, вернее дед.
Что за материал колечка? Какой зазор будет?
Может и не будет большой индуктивности.
А вообще это школа- энергия в индуктивности от тока в квадрате растет,
так что в основном от него зависит.
И нагрузка нелинейная- акк.
Поэтому импульс примерно одинаковый получается по длительности.
С кольцом и длительностью я понял. Нашел кольцо К28х16х9 с ферритом марки М2000НМ1-В, надеюсь подойдет (в твоем внутренний 15мм).
Тогда какой элемент в схеме задающего на ЛА7 надо изменить для увеличения длительности импульса накачки первички?
Ясно. ОГРОМНОЕ СПАСИБО!!!
Для того чтоб посмотреть ток осцилом нужно купить 200А шунт?
или есть какой то другой способ?
А как влияет величина размера зазора в кольце на количество накопленной (запасенной) в нем энергии? Больше зазор - больше запасенной энергии или наоборот?
И еще. При намотке первички на место зазора в кольце обмотку не ложить?
Да, кстати. Зазор в кольце резать перпендикулярно или с наклоном
градусов 45 (от этого будет лучше или хуже)?
Idris, глянь здесь есть ответы от ДедаИвана [ссылка]

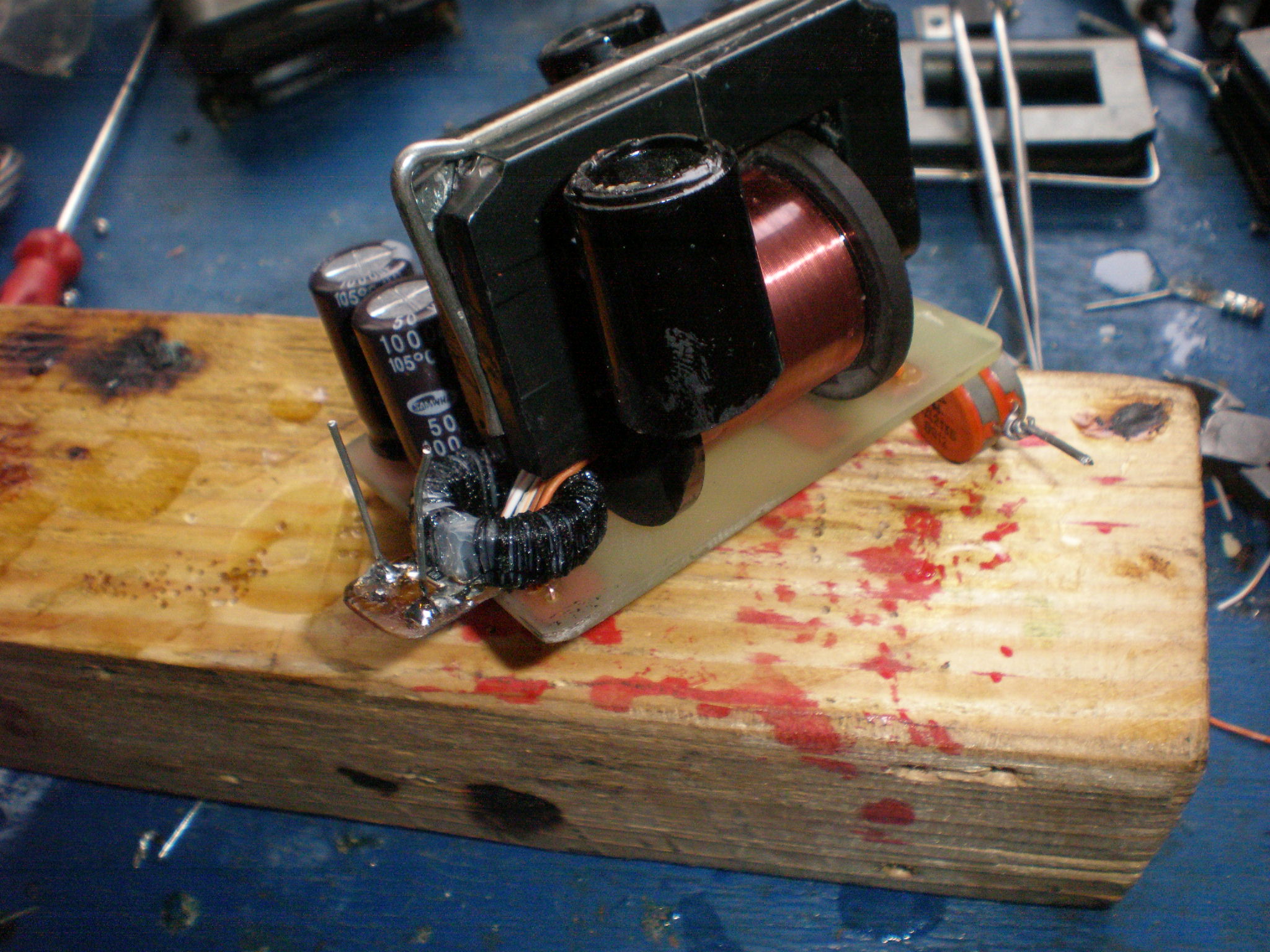

Шунт на фото есть, колечко на выводе первички с катушки.
Через это колечко проходят белые и коричневые проводки. [ссылка]
При намотке не забудь изолировать феррит. Деда говорит это перво-наперво надо сделать. [ссылка]
Спасибо andy8mm. Прочел.
Может ты смог бы помочь с ответом?
1. Как влияет величина размера зазора в кольце на количество накопленной (запасенной) в нем энергии? Больше зазор - больше запасенной энергии или наоборот?
2. При намотке первички на место зазора в кольце обмотку не ложить?
Дед писал что надо было мотать первички 60 вит. а "Вот убралось лишь 56.", а здесь [ссылка]
видно, что для 4-х витков места еще оставалось, но почему то не занято, а почему? Может быть изза того что там пропил сердечника?
3. По поводу пропила в кольце:
резать перпендикулярно или с наклоном
градусов 45 (от этого будет лучше или хуже)?
1. Энергия в зазоре, больше зазор, больше можно накопить(я так понимаю). [ссылка] оригинал [ссылка] подборка о зазоре
2. Дед пишет, что пальцы не слушаются, надо туго мотать и держать, что бы витки не спружинили. Вот до 60 витков и не дотянул.
У пропила края острые, надо изолировать лучше.
Только скотчем невздумай заматывать, клейкая хрень жрёт лаковую изоляцию на медном проводе.(уж непомню где это вычитал у деда).

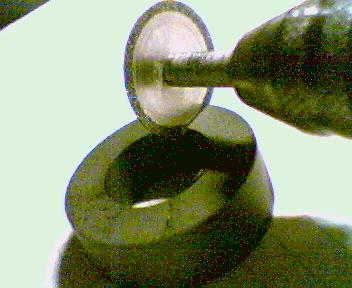

3. Пробуй перпендикулярно как на фото с бор-машинкой Дремель.
Будешь под 45 пилить - длиннее пропил прийдется делать, а это есть риск обломать диск или феррит.
