Ну, устройство тепловой трубки повторю для проформы - все и так знают.
Итак, запаянная с 2 сторон трубка, на стенках - пористое вещество, ну и внутри трубки - система "жидкость/газ". Жидкость удерживается капиллярными силами по стенкам, но в горячей части испаряется, а в холодной - конденсируется, таким образом, температура во всей трубке равна.
Без пористого наполнителя - тепло переносится только снизу вверх.
Теперь, давайте трубку свернем в кольцо, причем половина кольца будет "забита" пористым материалом, а другая - свободна. Греем и охлаждаем граничные зоны - пар начинает бежать по свободному полукольцу, а жидкость - по пористому.
При чем морковка? А она воду перекачивает с силой не 200 ли атмосфер...
Предлагаю обсудить устройство, ибо потенциально оно вкусно. Естественно, "граничные зоны" - нагреватель и холодильник - должны из себя что-то представлять. Что-то, типа радиатора, покрытого впитывающим материалом, соединенным с забитой "фитилем" жидкостной трубкой. А на свободной - ставим тепловой двигатель, ту же ТТ, к примеру.
"Вечное кипение" получить в домашних условиях возможно - сейчас держу в руках устройство, в котором это вечное кипение происходит!
Ключевое слово для поиска инфы в интернете - <термосифон>
Устройство для демонстрации "вечного кипения" делается так:
Покупается в хозмаге медная трубка диаметром 10мм и длиной 500мм,покупается Кран МАЕВСКОГО(для стравливания воздуха из батарей отопления).
Один край трубки заплющивается и запаивается, в другой край впаивается кран Маевского. Устройство для демонстрации "вечного кипения" готово.
В трубку наливается вода шприцом, где то 1/5 трубки .
Теперь самое главное - получение разряжения в трубке. Делается просто - нагреваем трубку над газовой плитой (кран Маевского должен быть открыт!!!) когда из крана начнёт с силой выходить пар, ждём чуть чуть и перекрываем кран пассатижами или ключём, трубку остужаем... всё!
Устройство для демонстрации "вечного кипения" ТЕРМОСИФОН готово к работе.
Проверяем просто - один конец трубки погружаем в горячую воду - вся трубка должна мгновенно нагрется.
Теперь на один конец трубки нужно сделать хороший теплоотвод из медных или аллюминевых пластин, что бы пар внутри трубки смог конденсироваться и преврящаясь в воду стекать вниз, обеспечивая вечное движение, пока существует разность температур.
(ТЕРМОСИФОН - аналог атмосферы земли в миниатюре) Работает только в вертикальном положении.
Испарительную часть можно делать в виде ёмкости-Делал экспериментальное охлаждение для компьютера на процессор и видеокарту) - тоже отлично работает. Всё проверенно на практике.
--------------------
Манометр был переделан - при атмосферном давлении показывает 5 кгсм.
Сейчас из трубки выкачан воздух и вода может кипеть при комнатной температуре или чуть выше.
Когда вода кипит, вся трубка вибрирует, рукой очень чувствуется, от горячей воды громко щёлкает.
_________________ если ты веришь всему что читаешь, лучше не читать (японская пословица)
раз уж про пористые материалы речь зашла то хотел спросить какой лучше из доступных и понятно что он должен иметь хорошую смачиваемость и иметь поры едва ли не чуть больше малекулы испаряемого вещ-ва
Toxik Пост: 304884 От 28.Apr.2011 (21:50)
нагреватель и холодильник - должны из себя что-то представлять. Что-то, типа радиатора, покрытого впитывающим материалом,
нагреватель должен быть не смачиваемым так меньше энергии на испарение пойдет, а холодильник же наоборот
раз уж про пористые материалы речь зашла то хотел спросить какой лучше из доступных и понятно что он должен иметь хорошую смачиваемость и иметь поры едва ли не чуть больше малекулы испаряемого вещ-ва
Силикагель. Получается в домашних условиях проще простого - жидкое стекло, и уксусная к-та. Я когда трубки делал тепловые, так проливал жидкое стекло, чтобы на стенках осталось, а потом продувал парами уксуса - получается оболочка из силикагеля внутри. Пористость, кста, до 500-700 метров квадратных на грамм в-ва.
нагреватель должен быть не смачиваемым так меньше энергии на испарение пойдет, а холодильник же наоборот
На этом принципе я уже сделал ВД, интересуют подробности - в личку.
Термосифоны, и устройства вечного кипения - не то все. Это и есть тепловые трубки, в самой примитивной модификации, а я говорю о системе, чтобы по одной трубке шел пар, а по другой - текла жидкость, и чтобы на пути пара можно было отбирать мощность.
Toxik Пост: 304884 От 28.Apr.2011 (21:50)
Ну, устройство тепловой трубки повторю для проформы - все и так знают.
Итак, запаянная с 2 сторон трубка, на стенках - пористое вещество, ну и внутри трубки - система "жидкость/газ". Жидкость удерживается капиллярными силами по стенкам, но в горячей части испаряется, а в холодной - конденсируется, таким образом, температура во всей трубке равна.
Без пористого наполнителя - тепло переносится только снизу вверх.
Теперь, давайте трубку свернем в кольцо, причем половина кольца будет "забита" пористым материалом, а другая - свободна. Греем и охлаждаем граничные зоны - пар начинает бежать по свободному полукольцу, а жидкость - по пористому.
При чем морковка? А она воду перекачивает с силой не 200 ли атмосфер...
Предлагаю обсудить устройство, ибо потенциально оно вкусно. Естественно, "граничные зоны" - нагреватель и холодильник - должны из себя что-то представлять. Что-то, типа радиатора, покрытого впитывающим материалом, соединенным с забитой "фитилем" жидкостной трубкой. А на свободной - ставим тепловой двигатель, ту же ТТ, к примеру.
если как на рисунке
то зачем пористое вещество на пути?
тут и сообщающиеся сосуды будут работать только нижнюю часть вытянуть пониже и работать будет столб давления
Во-первых, велико ли давление будет в столбе? А капиллярные-то силы дают десятки атмосфер... Во-вторых, габарит. Тут-то можно сделать достаточно компактное устройство, а со столбом - фигушки. Малоэффективная громадина выйдет. В-третьих, положение - с пористым в-вом можно хоть перевернуть рисунок - работать будет.

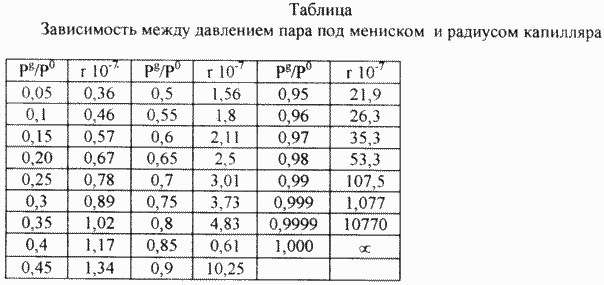

дают только спрятаны эти силы внутри капиляра.
как освобождать их собрался?
можно за счет гравитации и опять же столб давления нужен и не перевернуть никак
Дык уже предлагал ДедИван тепловую трубку+РЗМ на поршень и уже готовый стирлинг
без всяких кривошипов.
Халява, но очень простая...но мы же не ищем простых путей...
А юг Украины, Крым наверно чем-то таким уже пользуется.
РоманУф даже сайт свой сделал.
дают только спрятаны эти силы внутри капиляра.
как освобождать их собрался?
Дык, нагревом) на пар-то капиллярные силы действовать ужо не будут) До кучи, испаряясь с менисков, он получиццо еще и перегретым) И конденсироваться будет только на менисках холодильника, а не где попало.
Поршень из редкоземельного магнита бегает туды-сюды,
снаружи намотана катушка,
магнит на витках электроны гонит... то же спать хочу.
И деда нет уже, есть прадед!
http://www.skif.biz/index.php?name=Forums&file=viewtopic&t=2367&pagenum=1
Моя идея-то, не дедова. Но рабочая. В самом простом варианте - в пробирку чуток воды наливаешь, и отпускаешь туды поршенек (легко скользящий). А потом пробуешь воду кипятить... А поршень начинает вибрировать, и амплитуда тем больше, чем больше его масса...
Один минус - атмосферное давление, вгоняющее его обратно, маловато. Но там в ветке есть и методы "борьбы" 😏 Шшаз рабочих моделей нет - две делал, обе взорвал, увеличивая нагрев без меры, но толку от них больше, чем от Стирлинга-самоделки было.
что то мне подсказывает что если тут высокие атмосферы используются то это уже не та трубка получится где давление понижают а скорее наоборот и давление тут повысить придется а значит и температуры это даст возможность использовать и большего диаметра капиляры с соответственно больше пропускной способностью.
а то если мелоч даст высокое давление и будет каплю в час из себя выдавливать то это мало обрадует
что то мне подсказывает что если тут высокие атмосферы используются то это уже не та трубка получится где давление понижают
Да как правило, в тепловых трубках не вода используется, а легкокипящая жидкость, или сжиженный газ. Просто этот "коленочный" девайс с вентилем - игрушка, не больше.
С повышением температуры, кста, капиллярные силы наоборот, ослабевают, так что нужно минимальные поры делать. А пропускная способность - достаточной будет, если пористость достаточная.
Toxik. "Очень схематично) Серое - трубка заполненная пористым в-вом, там жидкость. По верхнему полукольцу движется пар"
Дружище, это называется контурная тепловая труба. Ее придумал проф. Майданник из Е-бурга. Вот сайт его лаборатории [ссылка] Там же вы найдете и фотографии и.т.п.
_________________ ... и хрюкотали Зелюки, как мюмзики в мове...
Ну, это только подтверждение работоспособности) Но идея-то не просто в переносе тепла, а в том, чтобы на пути пара установить пародвиг, или турбину. Получаем замкнутый цикл, но очень простым способом, что в "самодельных" агрегатах крайне важно) Да и не в самодельных - тоже. Батя как учил - чем меньше деталей, тем меньше ломается.
раз уж про пористые материалы речь зашла то хотел спросить какой лучше из доступных и понятно что он должен иметь хорошую смачиваемость и иметь поры едва ли не чуть больше малекулы испаряемого вещ-ва
Силикагель. Получается в домашних условиях проще простого - жидкое стекло, и уксусная к-та. Я когда трубки делал тепловые, так проливал жидкое стекло, чтобы на стенках осталось, а потом продувал парами уксуса - получается оболочка из силикагеля внутри. Пористость, кста, до 500-700 метров квадратных на грамм в-ва.
нагреватель должен быть не смачиваемым так меньше энергии на испарение пойдет, а холодильник же наоборот
На этом принципе я уже сделал ВД, интересуют подробности - в личку.
Термосифоны, и устройства вечного кипения - не то все. Это и есть тепловые трубки, в самой примитивной модификации, а я говорю о системе, чтобы по одной трубке шел пар, а по другой - текла жидкость, и чтобы на пути пара можно было отбирать мощность.
Токсик,а можно подробнее рассказать про получение силикагеля.Какое жидкое стекло брали,натриевое или калиевое?Какой уксус,как грели до парообразования?
