Давай посмотрим что в стоке делается и какая частота импульсов?
Сток разверни 100 нс и 100В на клеточку.
А так сходу- первичная цепь неправильно- там очень коротко надо все
делать.
Индуктивность первички небольшая, и каждый сантиметр проводки крадет энергию.
И выводы первички и вторички надо разносить на разные стороны каркаса- а то пробъет.

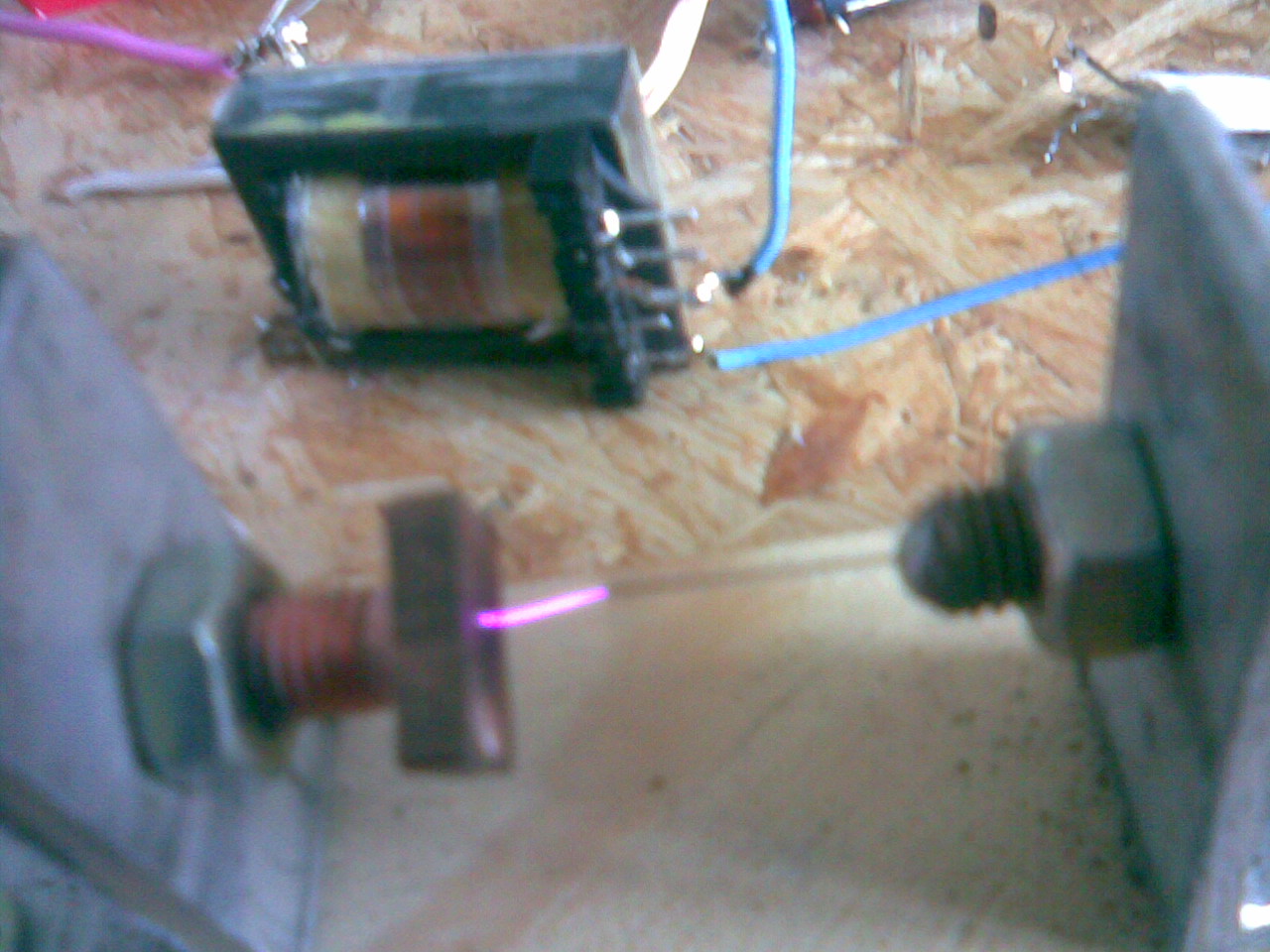

Развернуть не смогу у меня максимум 1 мкс\дел. Монтах навесной, но как можно короче.Частота 10-12 КГц. Сток обязательно покажу чуть позже (делитель сварганю) т.к. мах.10 В\дел. Выводы с разных сторон, то что на снимке - вторичка заведена на защитный разрядник. Ты уж не обессудь деда, верой и правдой вкуривал твою науку целый год, чтобы глупые вопросы не задавать, начал что-то делать, ан всеравно...
Может ферит маловат? диаметр центр. 10 мм.
Частота маловата, но пока погоди прибавлять-
надо сток посмотреть.
А если феррита мало, то был бы загиб тока вверх.
У тебя правда тоже не очень-горбушка- но это насыщение полевика.
Слабоват он малехо.
ИРФ-ка без буквы А и одна, из 20шт. 2 одинаковых не нашлось (сопротивление канала с разбросом), но и одна не очень греется, а других пока нету. А сток обязательно, в скорости покажу. Спасибо большое!
dedivan обогнал😊 Maximusua-у тебя при наладке что-ли 12 кГц-надо ведь 25-30?Феррит лучше ,наверное N87.Выводы у деталей вообще почти удаляй.Полевики посмотри скоростные-по PDF-ке.(15-20А)
Да,при наладке. Генерит смело до 30 КГц. Феррит на рынке - плохой (насыщение при 12-15 А), потому ковыряю из блоков питания, т.е. какой есть. А вот монтаж прийдется по человечески делать, хоть навесной и аккуратно а виш не то. Полевики пока пойдут и 840, только парочку подберу. Проблемма была с трансом - с 28-го раза перстало пробивать.
Спасибо !
Деда,а что тянет у тебя эта модификация?
Мучаю такие же сердечники-вроде нормальные...эпкос 87?
и...еще вопрос-что ты столько умудрился до заполнения намотать на каркас?
неужели-изоляцию?
у меня со всеми слоями получается...ну...30% от силы занято...
п.с.Только я не цепляю первичку на штырьковые выводы-меньше
паразитная длинна получается и паянных переходных сопротивлений...
и ставлю каркас ногами вверх-в любой мОмент сдергивается с сердечника
для коррекции,перемотки и.т.д.
И еще-зазор просто прослойкой выставляешь общей между половинками
сердечника?
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Нет, это не мое. Это автор мучался с генерацией при закрывании.
Там по земле одна тонкость нарушена.
Вывод истока до блокировочного кондера имеет хоть и маленькую,
но индуктивность, и при большой скорости изменения тока на ней
получается выброс.
В зависимости от того куда подсоединена земля раскачки - этот выброс
создает либо ООС и затягивает выключение, либо ПОС - тогда генерация идет.
Надо этот кусочек провода делить пополам и к середке подключать землю
драйвера.
Тогда ООС и ПОС компенсируют друг друга и все быстро и гладко получается.
Старая платка драйвера так и была у нас сделана.
Maximusua Пост: 283996 От 11.Jan.2011 (21:04)
ИРФ-ка без буквы А и одна, из 20шт. 2 одинаковых не нашлось (сопротивление канала с разбросом),
Для полевиков это не важно, можно паралелить.
Важно другое- напряжение пробоя защитного стабилитрона.
Вот это желательно подбирать одинаковыми, иначе перегруз
пойдет только на один, менее вольтовый полевик.
Maximusua Пост: 283996 От 11.Jan.2011 (21:04)
ИРФ-ка без буквы А и одна, из 20шт. 2 одинаковых не нашлось (сопротивление канала с разбросом),
Для полевиков это не важно, можно паралелить.
Важно другое- напряжение пробоя защитного стабилитрона.
Вот это желательно подбирать одинаковыми, иначе перегруз
пойдет только на один, менее вольтовый полевик.
Для полевиков это не важно, можно паралелить.
Важно другое- напряжение пробоя защитного стабилитрона.
Вот это желательно подбирать одинаковыми, иначе перегруз
пойдет только на один, менее вольтовый полевик.
Ну так можно отдельным менее низковольтным стабилитроном (чем самый низковольтный у одного из поливеков) шунтировать обратное напряжение.
_________________ \\\"Если ты не умеешь владеть собой, тобой завладеют другие\\\"
(Кроното—Сумус)
Можно, но может у него одного не хватить силенок скушать все одному.
Второй тогда для чего нужен? Просто лишняя емкость висит на выходе....
Тормозит ...
Вывод истока до блокировочного кондера имеет хоть и маленькую,
но индуктивность, и при большой скорости изменения тока на ней
получается выброс.
Деда,я такие схемы стараюсь сдабривать не жидясь со стороны дорожек
множеством планарной керамики-в частности,имеется катушка 10мкф на 16 в,
но терпит легко и 30....в общем-меньше гимора получается...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 284028 От 12.Jan.2011 (00:08)
стараюсь сдабривать не жидясь со стороны дорожек
множеством планарной керамики-
А не даст это ничего. Все равно есть проводок внутри корпуса
плюс сам вывод, вот и набегает в истоке 10 наногенри.
А при скорости тока 1 а/нс она дает 10 В напруги против твоего
напряжения в затвор. И получается тормоз.
Поэтому лучше добавить еще пару сантиметров земли до емкостей,
и включить их в противофазе.
Своеобразный мост получается по вч.
И можно двигать точку подключения земли драйера по этому проводу-
плавно регулирую либо оос, либо пос. Когда что надо.
запутали совсем.
Вот ответте кто может. Простой ионизатор(ВЧ трансформатор и трубка с натянутой внутри проволокой) и дедовская чудо искра это одно и тоже, только разная мощность? Или электронная лавина образуется только перед искрой?
Поэтому лучше добавить еще пару сантиметров земли до емкостей,
и включить их в противофазе.
Да,согласен,аргУменты железные...спасибо..
NNN | Post: 284125
А то, невзначай, можно подумать, что катушка измеряется микрофарадами... smile
Все,Николай,гораздо хуже-эта катушка измеряется в килорублях...
И бесплатный совет-переходите потихоньку на SMD,-гораздо проще решаются
озвученные дедушкой проблемы с паразитными индуктивностями...да и
других много плюсов....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Искр много всяких есть. Дедова искра становится БолееДедовой, когда время разряда стремится к нулю, а энергия к бесконечности. В подавляющем большинстве ВЧ трансов и искр от них это соотношение слишком плохое, если лавина и появляется, то тут же компенсируется в ноль длинным разрядом.
дедиван.. а длитеньность импульса в твоем обратноходовом приборе чем ограничена??не фронты а именно длительность ?? только энергией накопленой сердечником на прямом ходу ?? по сути длительность же самого импульса обратного хода вообще не можно регулировать т е уменьшать или увеличивать можно менять лишь амплитуду етого обратного импульса за счет длительности накачки на прямом ходу.. мне пока не совсем ясно чем ограничена длительность импульса обратного хода.. должна вобще стремиться с минимуму..я что то этот момент упустил.. просвети плизз..
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
dedivan Пост: 283988 От 11.Jan.2011 (20:18)
Давай посмотрим что в стоке делается и какая частота импульсов?
Сток разверни 100 нс и 100В на клеточку.

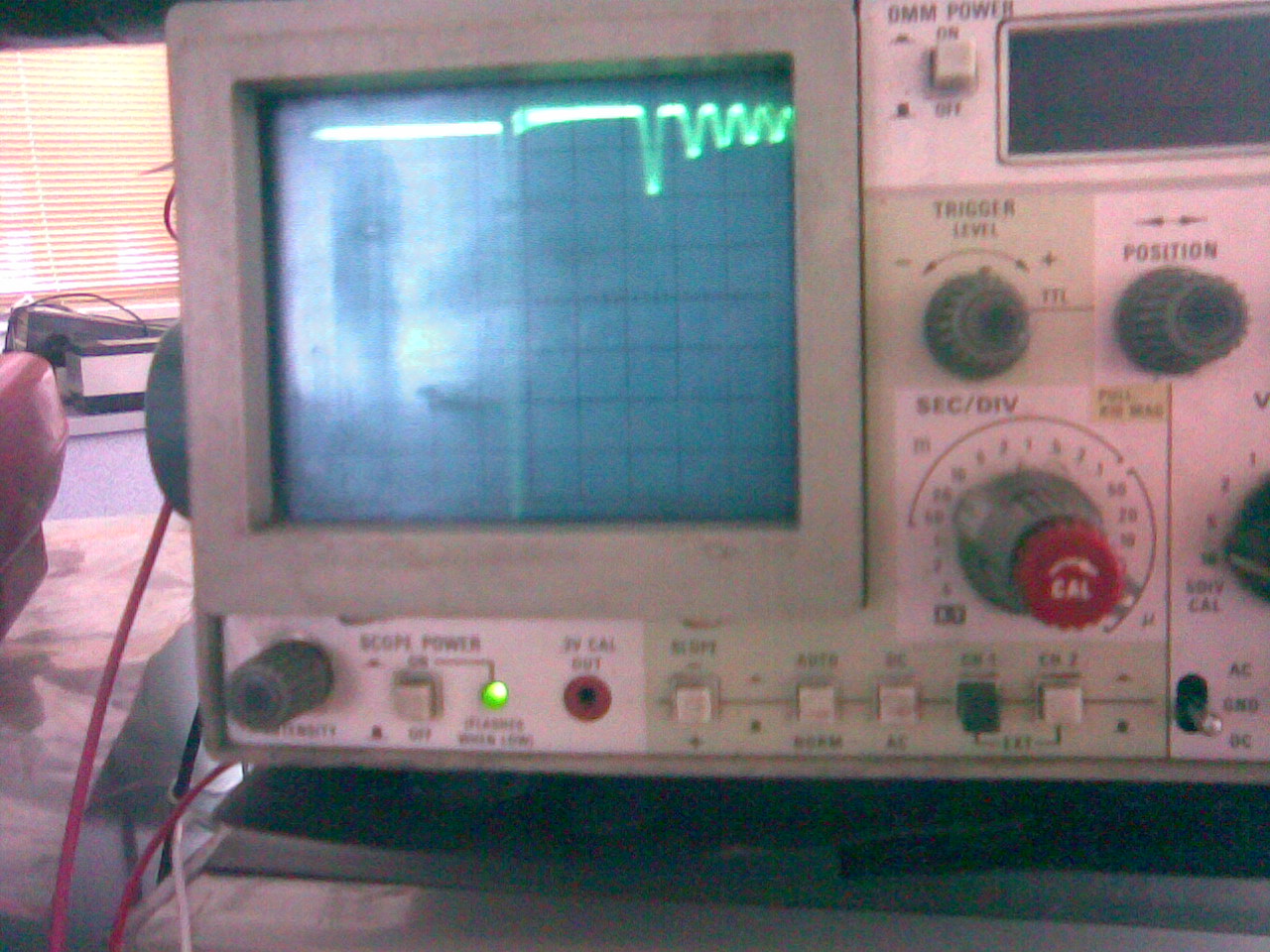

Вот чего на стоке: кабель на осциле - обычный; 40 В,дел.(без делителя); 2 мкс,дел., лучше не получилось, при 1 мкс,дел., - не синхронизируется.
На третьем снимке только перекинул концы и земляной прицепил в сантиметре от предыдущего места, а картина совсем другая. Догадки есть но совет нужен. Заранее спасибо !
А что у тебя земля на плюсе?
Вот третья картинка правильная.
Только синхронизировать надо от внутреннего сигнала - тогда картинка с пика начнется.
А тебя похоже от раскачки идет.
А так- в принципе нормально, делай 30-35 кгц и все загорится.
Импульс уходит за пред. картинки на 2 клетки; 2мкс.дел 40В.дел.. Размер: 314.25 KB
10 мкс,дел; 40В,дел; Импульс уходит за пред. картинки на 2 клетки Размер: 335.69 KB
Земля осцила на 1 см. дальше подключена Размер: 354.19 KB
Maximusua |
