Флуд, ругань наезды на личности, наезды за нетрадиционное использование конструкций (типа "почему сгорела микросхема, я же всего лишь от розетки запитал" или "а я в затвор киловольт подаю - полевики горят") будут удаляться.
Счастливого плавания!
PS: Админ! Глюк в форуме нашел - первое сообщение в форуме создал, потом перенес туда сообщения из другой ветки - и оно стало не первым. Поправить можно?

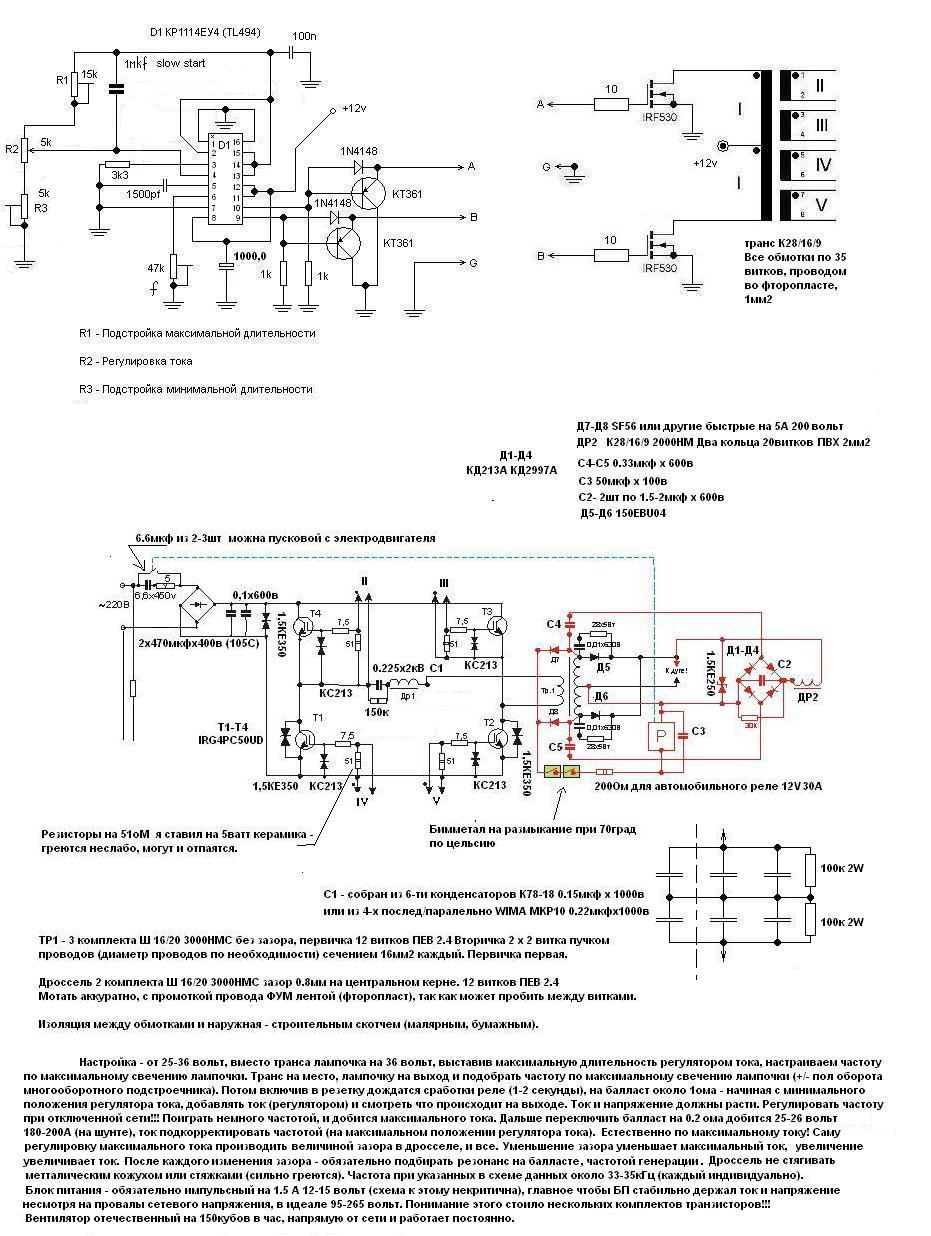

Что-то архивчик распаковывается , а файл сПлана не открывается . Ругается на недоступный адрес . сПлан 6 , но возможно траблы с библиотеками . Проверяй !

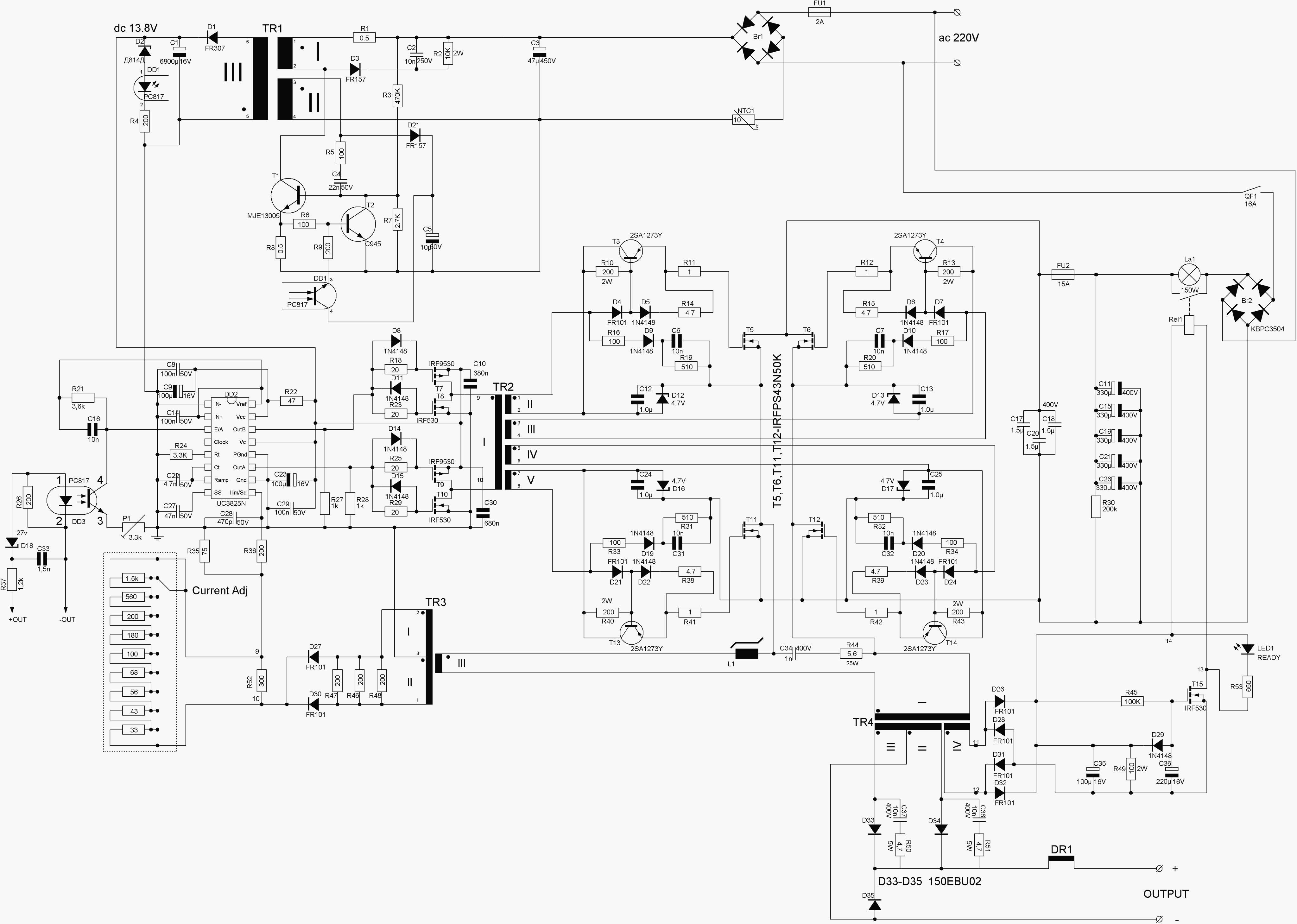

AlexZander. Может Фотку сделаешь? Не каждый пользует SplanViewer.
AlexZander. Ну во первых не замутил, а уже полномасштабные испытания закончил, во вторых он нихрена не резонансный, обычный прямоход...
Я в курсе, что Бармалеевский вариант - обычный прямоходовой инвертор. Мне больше по дуще Климовский вариант резонансного сварочника, там ток ближе к синусу и при переключении потерь меньше, поэтому и сослался на резонансный сврочник.
У резонансника свои недостатки - массивный дроссель и его енхилый нагрев. У косого 50% рабочего времени используется на "обслуживание" транса. Мне больше честно говоря полный мост по душе, но так как предлагаемая конструкция "вылизана" практически до винтика... Можно брать и пользоваться...
Спорить что лучше, не буду. Это всё равно, что сравнивать российские космические аппараты и пендосовские.
Варит прилично, не ломается, весит не много и компактна. Что ещё нужно сварщику для ЩЯСТИЯ?😶
_________________ "Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица)
"Делай, что должно и будь, что будет.."
AlexZander, ждем описания 😀 .
А вообще - молодец!!! Полная противоположность флуду. 😀 Спасибо.
_________________ "Наука - это то, чего быть не может. То что может быть - это уже технический прогресс" (П.Л. Капица)
"Делай, что должно и будь, что будет.."

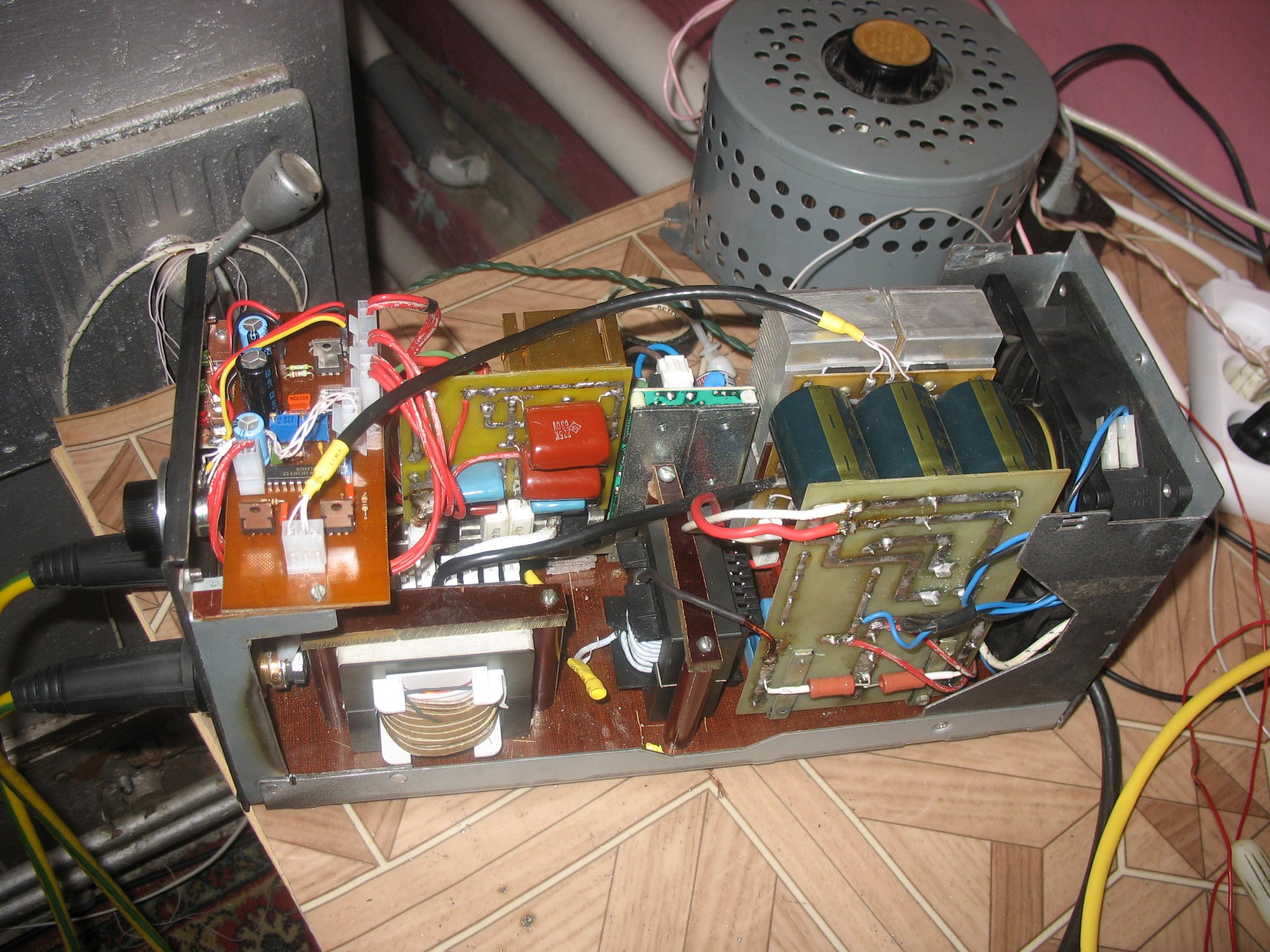

Красивая у бармалея машинка да? 😏 Вот только смотри сколько слесарщины - такой собрать - как блоху подковать, полгода напильником махать. А чего фотку того, который в два раза больше не выложил?

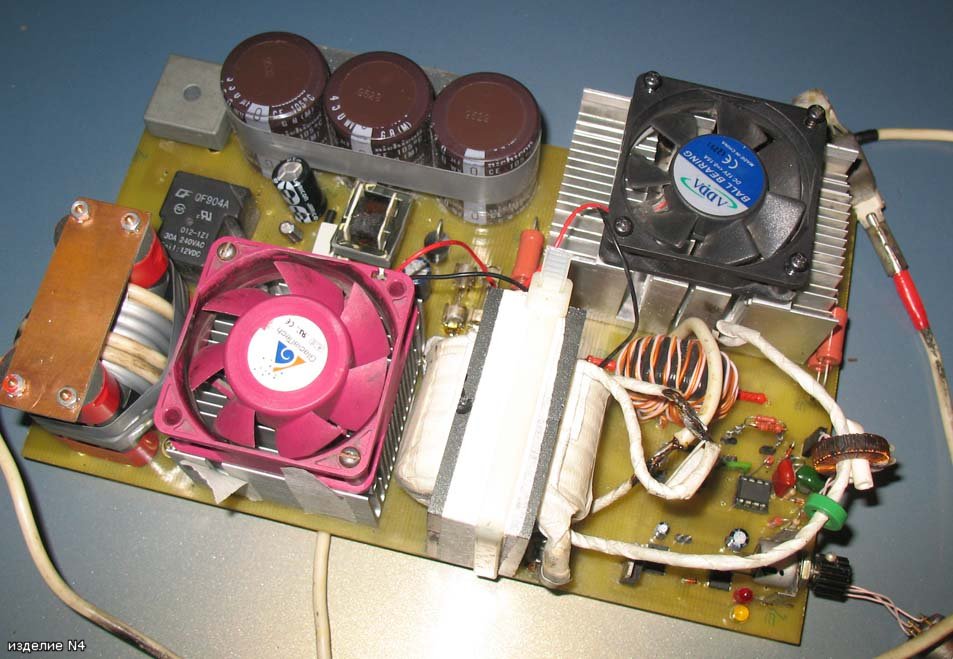

Теперь смотри сюда - первый одноплатный: 😏
Разница в том, что технологично. Хотя размер печатной платы 150x250 миллиметров - и на ней размещено абсолютно все. В высоту это хозяйство около ~70 мм. Ужимать далее не вижу смысла - расстояние между проводниками - залог безопасности. Кстати, фотка старая, сейчас он в корпусе и с другим дросселем.
AlexZander Пост: 134229 От 03.Oct.2008 (03:23)
А чего фотку того, который в два раза больше не выложил?
Да задевал куда-то основную папку по бармалейкину 😘
Конечно бармалейкин2 это экслюзивный вариан, который больше показывает потенциально возможный уровень, ну и красивый ..че уж там =)
Но начинающим мало подходит для повторения, твой вариант в этом смысле гораздо удобнее ИМХО.
Сам я склоняюсь скорее к схеме Большакова, т.к. меня больше интересует не столько сварочник, сколько мощный БП.
И вот вся комплектуха на него уже год пылится и нет времени заняться..
😕
Конечно бармалейкин2 это экслюзивный вариан, который больше показывает потенциально возможный уровень, ну и красивый ..че уж там =)
Я его больше как произведение искуства расцениваю...
Но начинающим мало подходит для повторения, твой вариант в этом смысле гораздо удобнее ИМХО.
Да ладно, 1:1 повторять скучно... тут творческий процесс, а силовуха начинающим вообще плохо подходит - транзисторы с наскока горстями жечь - так это купить дешевле... Тут скорее образ жизни...
Сам я склоняюсь скорее к схеме Большакова
Мост - это изначально вещь! Единственное, как блок питания он не годиться - придется активно маслом и специями заправить - иначе помехи и все такое...
yurec Пост: 134253 От 03.Oct.2008 (06:54)
Мой друг собрал вариант Клима. Варит пятёркой, режет четвёркой.
А сколько весит аппарат друга?
Да и что за розетка у него такая волшебная? 😕 Мой можно клонировать, синхронизировать и в противофазе на 1 дроссель - будет ~250 ампер... Только сеть не потянет...
2 Владимир:
Маленький бармалей 100 ампер, большой - вроде до 200. Мой 120-130(а впрочем хрен его знает, четверкой варит) но это все от транса, ключей, диодов будет плясаться. Главное архитектура стабильная..
AlexZander , если Вас не затруднит, не могли бы Вы выложить схемы в каком нибудь более удобном формате?...мой Линух их не может открыть.
Сварка у меня самодельная обычная, давно сделал. (увесистая) .Перемотанный 25А латр на 35А по сети.Вторичка=шина "с палец", регулируемый баластный дроссель из тормозного электромагнита от козлового крана (портального), тепловозные диоды....варю 5, режу и варю от 1,5мм до 4мм. Холостой ход 60V.впоследствии сделал к нему приставку для полуавтомата, вначале был с мотором от жигулёвских дворников, потом достал фирменную протяжную систему.... этим аппаратом 20 лет на масло к хлебу зарабатывал.(после работы) Питание аппарата на больших токах от разделительного трансформатора 380/220 двухфазного тока ( в таком подключении сеть не мигает и не идут помехи)
Сейчас несколько другие интересы, но к сварочной схемотехнике интерес сохранился.
Аппарат собран в корпусе от УПС, весит 6,5 кг. Вес ещё можно было уменьшить, но он перестраховался и поставил большие радиаторы на транзисторы. Реально транзисторы еле тёпленькие, а вот диоды греются сильно.
Когда настраивал аппарат, мерял напряжение на выходе, при подключенном резисторе 0,2 Ома, оно составило 27В. Если пересчитать, то получается - 135А.
Реально, четвёркой режет железо в лёгкую, при напряжение в сети 220В.
Если напряжение просаживается до 170В, то четвёркой ещё варит.
Дросель настроен на максимум тока в нагрузке 230А.
С розеткой не совсем понятно. Т.к. чтобы померять что там творится на входе устройства, нужно повозиться, а оно ему не надо. Чисто на глазок (по его словам), лампочки чуть, чуть притухают. Если взять классический сварочный аппарат, и проделать те же манипуляции (та же расчётная мощность аппарата, тот же электрод, та же розетка,..), то лампочки притухают довольно-таки заметно. Это опять же с его слов и у меня есть основания ему доверять, потому что он не последний человек в электронике.
Где-то на форуме читал отзыв одного товарища по потреблению тока такой сварки. Он писал, что нужно было приварить ручку на дверь. У хозяйки не нашлось лучшего удлинителя, как какое-то китайское барахло с сечением провода менее одного квадрата и длинной что-то около 10 метров. Каково же было его удивление, когда его аппарат не только успешно отварился без сучка и задоринки, но и провод переноски не нагрелся вообще.
Могу найти только одно объяснение такому факту - рекуперация энергии в последовательно колебательном контуре, который взят за основу девайса Клима. А там, кто его знает.😘
Фотку откапал по случаю. В серединке трансформатор тока, слева - дросель КК.
там форумов кучка по этой схеме - бармалей часть 1 почитай там ссылки на схемы сходу. У меня на самом деле один эксклюзив - печатная плата... Просто работает...
AlexZander |
Post:128802 - Date: 22.08.08(14:33)
fb470c.zip
