Энергетическая установка Кремлева

Внедрение в производство наших предложений может принести заметную прибыль, как производителю, так и потребителю. Наши установки отличают достаточно высокая мощность при сравнительно небольших габаритах, малая себестоимость. Успех им вполне может быть обеспечен не только у нас в стране, но и во всем мире. Постоянный рост цен на нефтепродукты и электроэнергию - тому причина. Данные установки не требуют потребления никаких видов топлива, экологически безопасны, работают на возобновляемых природных ресурсах.



В.КРЕМЛЕВ, инженер-конструктор;
С. КРЕМЛЕВ, студент
Находка, Приморский край
Тел: 63-35-74
Факс: 63-35-74
E-mail: Kremlyov@mail.ru
E-mail: v_kremlyov@hotmail.com

У нас есть и другие проекты на уровне изобретений на иные виды машин и механизмов. К ним можно отнести оригинальный компрессор, несколько видов электрогенераторов, насосов, различных нагревательных приборов и других машин и механизмов. Все механизмы разработаны на основе маркетинговых исследований, имеют новизну, хороший дизайн, простоту изготовления.


Хотелось бы найти компаньонов и спонсоров
(страна и компания значения не имеют)

Карусельные энергетические установки предназначены для работы на морских и речных течениях по бесплотинному варианту; использование их в качестве ветряных электростанций также может дать неплохие результаты. К ветряным станциям относятся и энергоустановки качающегося типа.

Одна из причин затруднения использования бесплотинных ГЭС в России - замерзание рек в зимнее время. Но эта проблема разрешима установками карусельного и мельничного типа, которые размещаются на дне водоемов в местах наиболее интенсивного течения.


Энергетическая установка карусельного типа

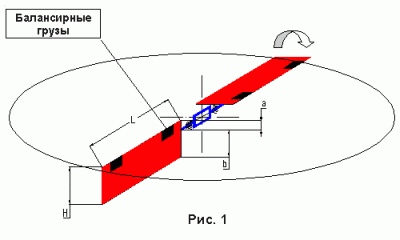

Основой гидро(ветро)энергетической станции являются три независимые Г-образные лопасти, рабочие лопатки которых развернуты на 90° (см. рис. 1). Оси (валы) каждой из лопастей проходят все в одной плоскости через ось ротора, как показано на рис. 2. Лопасти имеют одну степень свободы относительно ротора, могут вращаться вокруг своей оси. Причем угол поворота ограничен и равен 90°. Благодаря такой конструкции, при набегании потока воздуха или воды по обе части лопатного аппарата, лопасти благодаря создающемуся вращающему моменту относительно своей оси автоматически занимают такое положение, при котором одна из лопаток создает максимальное сопротивление потоку, а другая - минимальное, относительно оси ротора. В результате чего создается вращающий момент на валу отбора мощности.

ris2

Для легкости вращения лопасти статически отбалансированы относительно своей оси с помощью грузов (см. рис. 2). А чтобы не было слишком резких ударов при развороте лопастей, лопатки имеют асимметричное расположение относительно своей оси. Конструктивно установка может быть выполнена в режиме, как левого, так и правого вращения.

Генератор для гидроэнергетической установки, работающей под водой, должен быть выполнен с вращающимся статором и иметь свойства водолазного колокола. Это даст возможность избавиться от всякого рода уплотнительных устройств.

Внутрь генератора требуется закачать водород, который станет не только защитой от проникновения воды во внутреннюю полость генератора, но и будет беречь детали генератора от коррозии. Во время работы установки генератор может постоянно подпитываться водородом, получаемым тут же при помощи небольшого электролизера.

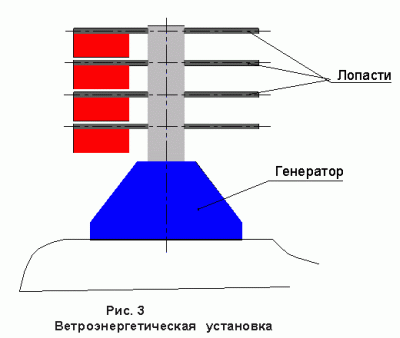

ris3
ris4

Энергетические установки предлагаемого типа (особенно бесплотинные) могут с успехом конкурировать со всеми известными типами электростанций. Они отличаются высокой технологичностью и простотой изготовления, обладают высокой удельной мощностью и абсолютной экологической чистотой.


Энергоустановка "мельничного" типа

ris5

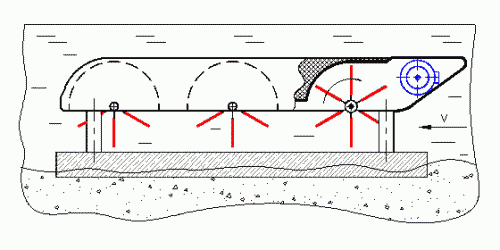

Другой тип бесплотинной энергетической установки - "мельничного" типа, дооборудованной своеобразным водонепроницаемым капотом-колоколом (рис. 5). Наличие капота позволяет закачать в его нижнюю часть воздух или газ, тем самым, вытеснив воду. В этом случае верхняя часть лопастного аппарата при вращении почти не будет испытывать сопротивления.

Под капотом можно установить друг за другом через определенное расстояние, как показано на рисунке, несколько лопастных аппаратов. Валы отбора мощности посредством обгонных муфт соединяются с генератором.


Ветряная энергетическая установка

ris6

В качестве ветряной энергетической установки можно использовать своеобразную энергетическую установку качающегося типа.

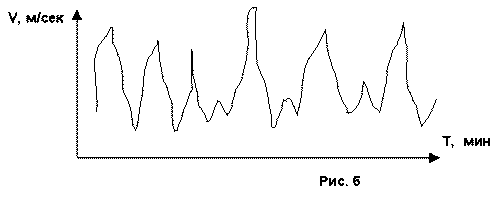

Если составить график изменения скорости ветра по времени, то получится кривая (рис. 6), которая показывает, что при одном и том же направлении ветра скорость его и соответственно сила давления постоянно меняется, и причем довольно часто. Благодаря этому в ветреную погоду мы наблюдаем раскачивание деревьев. На основе данных наблюдений и разработана данная ветроустановка.

ris7

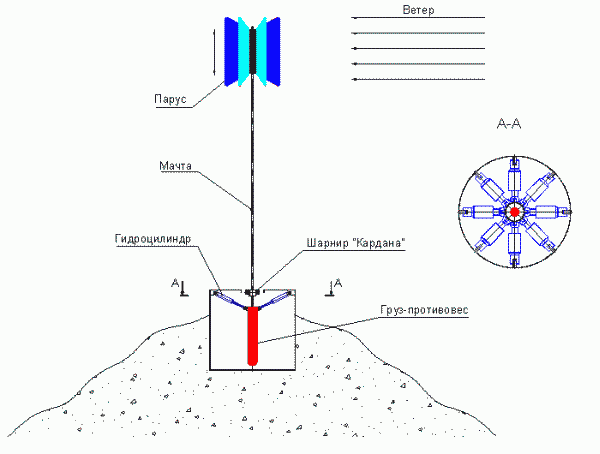

Кинематическая схема качающейся ветроэнергетической установки изображена на рис. 7. Она представляет собой мачту, закрепленную шарнирно нижней частью к основанию посредством шарнира "Кардана", который позволяет ей совершать наклоны в любую сторону. Ниже точки опоры к мачте прикреплен противовес, возвращающий мачту в вертикальное положение. В верхней части мачты установлен "парус" специальной конструкции. Парус имеет возможность совершать возвратно-поступательные движения вдоль мачты при ее наклонах. Ниже шарнирного соединения по окружности вокруг мачты расположены гидроцилиндры. Все гидроцилиндры связаны гибкими шлангами с исполнительным механизмом - гидроприводом, вращающим генератор. Количество качающихся мачт, работающих на один генератор, может быть любым.
