Проекты водородных генераторов на основе электролиза

US 4.936.961 : Метод производства топливного газа.

МЕТОД ПРОИЗВОДСТВА ТОПЛИВНОГО ГАЗА


[19] United States Patent
[11] 4,936,961
[45] Jun. 26, 1990
[76] Inventor: Stanley A. Meyer, 3792 Broadway, Crove City, Ohio 43123
[21] Appl. No.: 207,730
[22] Filed: Jun.16,1988
[51] Int Cl.5 ..................... C07G 13/00;
[52] U.S. Cl. ..................................... 204/157.5; 204/157.52
[58] Field of Search ............. 204/157.5; 157/52; 183/1;
[56] References Cited U.S. PATENT DOCUMENTS
      3,740,283 ... 4/1988 ... Laas et al. .............204/183.1 X
      4,511,450 ... 4/1985 ... Neefe ...................204/152.5 X
      4,696,809 ... 9/1987 ... Vialaron et al. ........204/157.52 X

Касается заявления:
Это моя часть коллективной заявки, находящейся на рассмотрении Ser.N°081.859, зарегистрированный 8/5/87, в настоящее время патент США. N°4.826.581.

Тема изобретения:
Это изобретение относится к методу и аппарату для получения топливной газовой смеси водорода и кислорода из воды.

Предыдущие изобретения
Было предложено много процессов для разделения молекул воды на ее составляющие элементы - водород и кислород. Электролиз - один из них. Другие процессы описаны в патентах Соединенных Штатов как, например, 4.344.831; 4.184.931; 4.023.545; 3.980.053; И Patent Corporation Treaty заявление N PCT/US80/1362, опубликованное 30 апреля 1981 г.


Тема изобретения

Механизм расщепления молекулы

Это изобретение описывает топливную камеру и процесс, в котором молекулы воды разбиваются на водород и кислород, и другие, растворенные в воде газы. Здесь и далее используется термин "топливная ячейка", относящийся к данному изобретению, содержащему конденсаторную водяную камеру, которая, как будет объяснено далее, вырабатывает топливный газ в соответствии с описанным методом.

Краткое описание рисунков

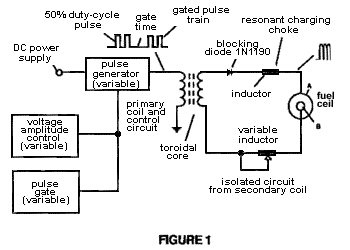

РИСУНОК 1 иллюстрирует схему, используемую в процессе.

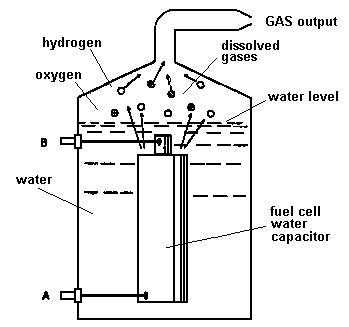

РИСУНОК 2 показывает "водяной конденсатор" в перспективе.

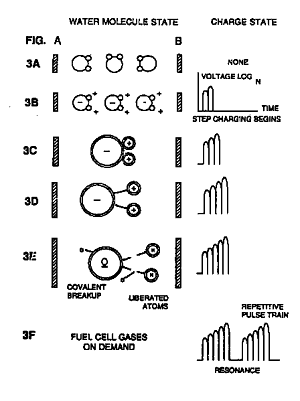

РИСУНКИ с 3a по 3f иллюстрируют теоретические основы явлений, наблюдаемых во время функционирования изобретения.

Описание лучшей реализации:
Кратко, изобретение представляет собой метод получения смеси водорода и кислорода и других растворенных в воде газов.

Процесс заключается в следующем:
(A) конденсатор, в котором вода заключена в качестве диэлектрической жидкоcти между обкладками, включенный в последовательную резонансную схему с дросселем;
(B) к конденсатору прикладывается пульсирующее однополярное напряжение, в котором полярность никак не связана с внешним заземлением, благодаря чему молекулы воды в конденсаторе подвержены заряду той же полярности и молекулы растягиваются под действием электрических полярных сил;
(C) подбирают частоту импульсов, поступающих на конденсатор, соответствующую собственной частоте резонанса молекулы;
(D) продолжительное действие импульсов в режиме резонанса приводит к тому, что уровень колебательной энергии молекул возрастает с каждым импульсом;
(E) комбинация пульсирующего и постоянного электрического поля приводит к тому, что в некоторый момент сила электрической связи в молекуле ослабляется настолько, что сила внешнего электрического поля превосходит энергию связи, и атомы кислорода и водорода освобождаются как самостоятельные газы;
(F) сбор готовой к употреблению смеси кислорода, водорода и других растворенных в воде газов в качестве топлива.

Простейшая схема питания

Последовательность процессов показана в следующей Таблице 1, в которой молекулы воды подвергаются увеличению электрических сил. В обычном состоянии, наугад ориентированные молекулы воды выравниваются по отношению к внешнему полю.

Конструкционные параметры, основанные на знании теоретических принципов, позволяют рассчитать энергию постоянного и импульсного тока, необходимого для разложения воды.


ТАБЛИЦА 1

Последовательность состояний молекулы воды и/или водорода/кислорода/других атомов:
-------------------------------------------------------------------
A. случайное
B. ориентация молекул вдоль силовых линий поля
C. поляризация молекулы
D. удлиннение молекулы
E. разрыв ковалентной связи
F. освобождение газов
-------------------------------------------------------------------

Оптимальный выход газа достигается в резонансной схеме. Частота подбирается равной резонансной частоте молекул.
Для изготовления пластин конденсатора отдается предпочтение нержавеющей стали марки T-304, которая не взаимодействует с водой, кислородом и водородом.
Начавшийся выход газа управляется уменьшением эксплуатационных параметров. Поскольку резонансная частота фиксирована, производительностью можно управлять с помощью изменения импульсного напряжения, формы или количества импульсов.

Регулируемая схема

Повышающая катушка намотана на обычном тороидальном ферритовом сердечнике 1.50 дюйма в диаметре и 0.25 дюйма толщиной. Первичная катушка содержит 200 витков 24 калибра, вторичная 600 витков 36 калибра.
Диод типа 1N1198 служит для выпрямления переменного напряжения. На первичную обмотку подаются импульсы скважности 2. Трансформатор обеспечивает повышение напряжения в 5 раз, хотя оптимальный коэффициент подбирается практическим путем. Дроссель содержит 100 витков калибра 24, в диаметре 1 дюйм. В последовательности импульсов должен быть короткий перерыв.

Устройство ячейки

Через идеальный конденсатор ток не течет. Рассматривая воду как идеальный конденсатор, убеждаемся, что энергия не будет расходоваться на нагрев воды.
Реальная вода обладает некоторой остаточной проводимостью, обусловленной наличием примесей. Лучше, если вода в ячейке будет химически чистой. Электролит к воде не добавляется.
В процессе электрического резонанса может быть достигнут любой уровень потенциала.
Как отмечалось выше, емкость зависит от диэлектрической проницаемости воды и размеров конденсатора.

В примере схемы РИСУН. 1 два концентрических цилиндра 4 дюймов длиной составляют конденсатор. Расстояние между поверхностями цилиндров 0.0625 дюйма. Резонанс в схеме был достигнут при импульсе 26 вольт, приложенном к первичной обмотке.

В любой резонансной схеме при достижении резонанса ток минимален, а выходное напряжение максимально. (?)
Расчет резонансной частоты традиционный. Вторую индуктивность подстраивают в зависимости от чистоты воды так, чтобы потенциал, приложенный к воде, был постоянен. Расход воды контролируется любым подходящим способом.

Настройка аппарата несложна для квалифицированного специалиста.
