Проекты генераторов на основе магнитного и электромагнитного полей

генератор Бедини

Calloway High Efficiency collector circuit


08/09/00 - courtesy of Robert H. Calloway

This circuit is a design used by Robert Calloway based on John Bedini's overunity motor and energy collection experiments posted on his website at the end of this page.

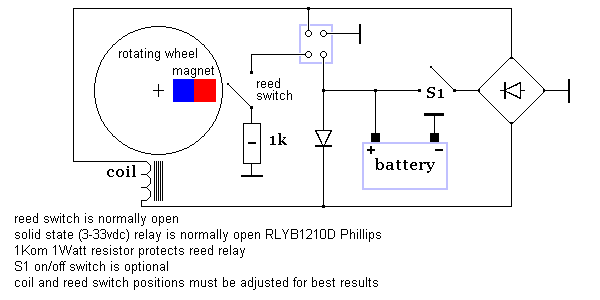

Here is the redrawn circuit that Robert so kindly shared. He indicates it will allow collection of sufficient energy from a rotating magnet arrangement as to provide 1 Watt of excess energy above and beyond what it takes to recharge the battery.

If you choose to experiment with such devices and wish to share your findings, advice or any anomalies, please direct your comments to Robert Calloway or to Jerry Decker so they can be posted and archived publicly in the KeelyNet Interact discussion list. It's only when we share that everyone learns.
The following circuit had an error when I first posted it on 08/09/00 which was caught by Ken Carrigan. The circuit has now been corrected, thanks Ken.


The battery is a 9 volt DC transistor battery. Coil construction and other details can be found in the report on the 10 year old girl's science fair project below. I will integrate as much as I can into this file as information is provided.
The S1 switch gives you the option of whether or not you want to recharge the battery.

I'm not sure why you would want to do that other than to DRAIN a fully charged battery by seeing how long the motor would run without recharging.
Then replace the battery with a new one, then switch the charging circuit on and see how much longer the motor runs WITH RECHARGING.

In the case of Bedini's 10 year old girl who won the science fair with her version of his motor, with recharging, the motor reportedly ran at 4,000 RPM for 5 days and the nine volt transistor battery was still fully charged when they shut it down at the end of the science fair. That is, to say the least, HIGHLY EFFICIENT. The link for this report is at the bottom of this page.
Note: you will have to experiment with the number of magnets and coils as well as their placement to achieve the best operation.

The Original circuit Robert sent

10 year old girls' Science Fair Project
John Bedini's Website
Reports or Comments

Additional comments from Robert Calloway.
Date: Wed, 9 Aug 2000 18:46:11 -0500

Hello Jerry, I see nothing wrong with the circuit, a job well done! The single diode is the 6 amp blocking type. Probably a overkill, but I got it at work. The bridge is a 400 volt @ 2 amps. The coils are 370 turns of #19 magnetic wire. The cores are very important.

For the fellow just starting out for a easy put together motor, use 5/16 mild steel bolts by 2 inches long. Check these bolts with a magnet, make sure they do not retain magnetism. Wrap the shoulder of the bolt with one layer of electrical tape.

Find some leftover plexiglass somewhere and take a 2 inch hole saw and cutout 2 plugs per coil. Slide one of the plugs on to the bolt to the head, them slide the other one on to the shoulder of the bolt. Having your shoulder of the bolt wrapped to protect the wire, start winding.

Make sure you wind both coils in the same direction. The resistance in the coil is about 00.6 to 00.7 ohms. The threaded portion of the now made coil can be used for easy mounting. For the serious builder use mild steel filings mixed with epoxy for the cores. This must be a heavy mix of metal with the epoxy. A plastic spool with about a 5/16 hollow center works good with this application.

Jerry, I will attach a picture to this message which will help anyone get the idea to build this motor. However, it is my first prototype. Different coils and timing were used then. This picture is not what I use now. But it may help, your choice.

I am also concerned with folks that are trying to build a motor and really don't know a lot about circuits or using plain common sense. Please....put in a clause that says "Build at your own risk" or something to that effect. I have had several phone calls and emails that verify that..

I also recommend the air gap between the magnet and stator coils be no closer than 5/32 starting out for safety. Get timing adjusted, get use to the motor, then play with the air gap. This motor can do some strange things with a close air gap. The scope and meters won't make sense at times. Oh well.. I wont get into that for now..

I place the reed switch down on the base of the motor now, and let the rotor magnets activate it. This does away with the complicated timing stuff on the end of the shaft. When I get the funds together.. My dream is to build a 16 pole motor that uses 8 stator coils. It will be a twin disk rotor that utilizes both ends of the stator coils. Should be a hoss..on paper anyhow.
Almost forgot.. Keep the pulses short from the reed switch. One can move the reed switch around on the base to achieve this. If you have got the pulses as short as you can get, and need them shorter? Place a piece of thin iron between the reed and the magnets. Remember..if your pulses are a fraction too long, this is wasted energy.

You can also add 2 extra magnets to the rotor for more power to the rotor shaft, place them at 90 degrees apart. Remember that poor reed switch will be working 4 times per revolution then. The 2 stator coils should be hooked up in parallel, but it will work hooked up in series. If I missed anything Jerry, let me know. Please edit this as you feel it needs to be. Remember the picture is optional. Its up to you. - Regards, Robert

Date: Wed, 9 Aug 2000 20:49:46 -0500

Hello Jerry, I forgot one very important thing. The rotor flywheel. Mine is a 7 1/4 inch grinding disk rated for 8400 rpm. The weight is 7 lbs with the magnets glued to it. Do not use field coils on the rim to collect current! This is a BIG no- no.

The flywheel effect must be used with this design. Use the rotor shaft to drive a generator instead. A 5/8 all thread shaft will screw right through the grinding disk with a nut to lock it in place. Then it is very easy to adjust magnet to stator gap with this setup. Sorry Jerry, I thought this was important. - Robert

Date: Thu, 10 Aug 2000 17:40:35 -0500

Hello Jerry, Sorry for all the confusements. But the motor is not a Bedini design. It is based on the principles of his design and the Adams design. It is also a 12 volt system, using a 4 ah (amp hour) gel cel battery. I see you and Ken got the schematic worked out. I didn't see that mistake either! Did you get my picture with explanations? I shut my computer off at 8:30 pm because I have to be at work so early.. Again..sorry if I didnt give you enough info. - Robert

Высокоэффективная коллекторная схема Calloway

08/09/00 - любезность Роберта Х. Каллоуей

Эта схема - проект, используемый Робертом Каллоуей, основанным на overunity двигателе Джона Бедини и экспериментах собрания энергии, отправленных по почте на его website в конце этой страницы.

Имеется повторно оттянутый схема, который Роберт так любезно разделил. Он указывает, что это позволит собрать достаточно энергии из вращающейся договоренности магнита обеспечивать 1 Ватт энергии избытка выше и вне того, что требуется, чтобы перезарядить батарею.

Если Вы хотите экспериментировать с такими устройствами и желать разделить ваши результаты, совет или любые аномалии, пожалуйста направьте ваши комментарии Роберту Каллоуей или Джерри Декеру, так что они могут быть отправлены по почте и архивирован публично в KeelyNet, взаимодействуют список обсуждения. Только, когда мы разделяем это, каждый учится. Прежняя схема имел ошибку, когда я сначала отправил по почте это на 08/09/00, которую заметил Кен Carrigan. Схема теперь был исправлена, благодаря Кену.

Батарея - 9 вт DC батарея транзистора. Строительство Катушки и другие детали могут быть найдены в сообщении относительно проекта ярмарки науки 10 летней девочки ниже. Я буду объединять столько, сколько я могу в этот файл, поскольку информация обеспечивается. Выключатель S1 дает Вам выбор того, действительно ли Вы хотите перезарядить батарею.
Я не уверен, почему Вы хотели бы делать это другой чем ИССУШАТЬ полностью заряженную батарею, видя, как долго двигатель будет бежать без перезарядки. Тогда замените батарею новой, затем включите заряжающий схема, и см., сколько более длинный двигатель бежит С ПЕРЕЗАРЯДКОЙ.

В случае 10 летней девочки Бедини, кто победила, ярмарка наук с ее версией его двигателя, с перезарядкой, двигатель вращался с частотой в 4,000 ОБОРОТОВ В МИНУТУ в течение 5 дней, и 9-ти ваттная батарея была все еще полностью заряжена, когда они закрывают это в конце ярмарки наук. То есть чтобы говорить наименее, ВЫСОКО ЭФФЕКТИВНЫЙ. Связь для этого сообщения - на дне этой страницы. Обратите внимание: Вы будете должны экспериментировать с числом магнитов и катушек также как их размещения, чтобы достичь лучшего действия.

Первоначальный схема Роберт послал

Дополнительные комментарии от Роберта Каллоуей.
Дата: Wed, 9 августа 2000 18:46:11 -0500

Привет Джерри,
Я не вижу ничто неправильно с схемой, работа хорошо сделана! Отдельный диод - блокирующий на 6 Ампер. Диодный мост - 400 вт 2А. Катушки - 370 витков #19 Магнитный провод. Ядра очень важны.

Для товарища только начинающий для легкого собранного двигателя, используйте 5/16 умеренные стальные задвижки длиной 2 дюйма. Проверьте эти задвижки с магнитом, удостоверитесь, что они не сохраняют магнетизм. Оберните плечо задвижки с одним слоем электрической ленты.

Найдите некоторый остаток plexiglass, где-нибудь и берите отверстие 2 дюйма, видел и cutout 2 штепселя в катушку. Двигайте один из штепселей на к задвижке голове, их двигают другой на к плечу задвижки. При наличии вашего плеча задвижки, обернутой, чтобы защитить провод, начните проветривать.
Удостоверитесь Вы ветер обе катушки в том же самом руководстве(направлении). Сопротивление в катушке - приблизительно от 00.6 до 00.7 ohms. Threaded часть теперь сделанной катушки может использоваться для легкой установки. Для серьезного строителя используют умеренные стальные регистрацию, смешанные с эпоксидной смолой для ядер. Это должно быть тяжелое соединение металла с эпоксидной смолой. Пластмассовая шпулька с относительно пустоты 5/16 сосредотачивает работы, хорошие с этим заявлением(применением).

Джерри, я буду прилагать картину к этому сообщению, которое поможет любому получить идею строить этот двигатель. Однако, это - мой первый опытный образец. Различные катушки и выбор времени использовались тогда. Эта картина - не то, что Я также заинтересован(обеспокоен) людьми, которые пробуют строить двигатель и действительно не знать много относительно схем или использования простого здравого смысла. Пожалуйста .... помещенный в пункт, который говорит "Строят при вашем собственном риске" или кое-чем к тому эффекту. Я имел несколько обращений по телефону и emails, которые проверяют это ...

Я также рекомендую воздушный промежуток между магнитом, и катушки stator - не ближе чем 5/32, начинающий для безопасности. Получите отрегулированный(приспособленный) выбор времени, получите использование на двигатель, затем играйте с воздушным промежутком. Этот двигатель может делать некоторые странные вещи с близким воздушным промежутком. Возможности и метры не будут иметь смысл время от времени. О хорошо .. я привычка входит в это пока ...

Я размещаю язычковый выключатель вниз в основу двигателя теперь, и позволяю магнитам ротора активизировать это. Это отказывается от сложного материала выбора времени на конце шахты. Когда я получаю фонды вместе .., моя мечта должна строить 16-ти полюсный двигатель, который использует 8 статорных катушек. Это будет ротор диска близнеца, который использует оба конца катушек stator. Должен Быть hoss .. на бумаге во всяком случае. Почти забыл, что .. Держат пульс короткий от язычкового выключателя . Можно перемещать выключатель язычковый вокруг относительно основы, чтобы достичь этого. Если Вы имеете пульс, почти как Вы можете получить, и нуждаться в них короче? Разместите часть тонкого железа между выключателем и магнитами. Помните .., если ваши пульс - длятся слишком долго, это - потраченная впустую энергия.

Вы можете также добавлять 2 дополнительных магнита к ротору для большего количества энергии к шахте ротора, размещать их в 90 градусов(степеней) обособленно. Помните что выключатель будет работать 4 раза в оборот. 2 stator катушки должен быть присоединен в параллельном, но это будет работать присоединенным последовательно. Если я пропустил что - нибудь Джерри, сообщите мне. Пожалуйста редактируйте это, поскольку Вы чувствуете, что требоваться быть. Помните картину, необязательный. Его до Вас.
- Отношения, Роберт

Дата: Wed, 9 августа 2000 20:49:46 -0500
Привет Джерри, я забыл тот очень важная вещь. Ротор flywheel. Мое - 7 дюйма 1/4, размалывающие диск, номинальный для 8400 оборота в минуту. Вес - 7 фунтов с магнитами, склеенными к этому. Не используйте полевые катушки на оправе, чтобы собрать(забрать) поток! Это БОЛЬШОЕ не - нет.

Эффект flywheel должен использоваться с этим проектом. Используйте шахту ротора, чтобы везти генератор вместо этого. 5/8 вся шахта нити ввернет прямо через диск размола с орехом, чтобы захватить(запереть) это в месте. Тогда очень легко регулировать(приспособить) магнит к stator промежутку с этой установкой. Жаль Джерри, я думал, что это было важно.
- Роберт

Дата: Thu, 10 августа 2000 17:40:35 -0500
Привет Джерри, Сожалея о всем confusements. Но двигатель - не проект Bedini. Это основано на принципах его проекта и проекта Adams. Это - также 12 системы вт, используя 4 А/час гель cel батарея. Я вижу, что Вы и Кен разработали схемное решение. Я не видел ту ошибку также! Вы получали мою картину с объяснениями? Я отключал мой компьютер в 8:30 пополудни, потому что я должен быть на работе так рано .. Снова .. жаль, если я didnt даю Вам достаточно информации - Роберт
