Электростатический двигатель

Конструкторы считают, что у электростатического двигателя, несомненно, большое практическое будущее. Они мечтают собрать малогабаритный быстроходный "плоский" двигатель для вертолета, работающий от энергии грозового облака. Бесшумный и экономичный электростатический моторчик - неплохое дополнение к будущим разработкам моделей компрессоров, вентиялционных устройств и лентопротяжных механизмов магнитофонов.

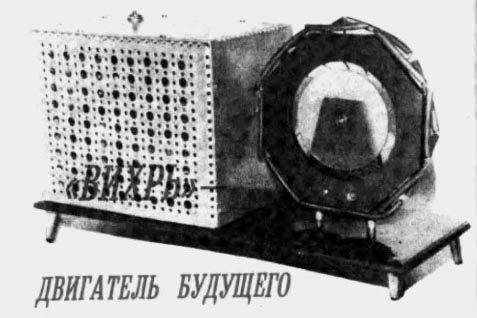

Модель такого двигателя сконструировали и собрали на Мелитопольской станции юных техников под руководством преподавателя Н.С.Трахтенберга.

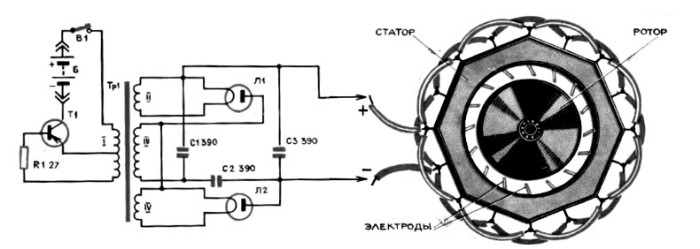

Модель двигателя состоит из двух узлов: блока питания и самого двигателя. Блок питания должен обеспечивать ток 3-4 мА при напряжении 10-15 кВ. Для получения высокого напряжения можно использовать без существенных переделок блок строчной развертки от любого старого телевизора. Однако лучше собрать автономный полупроводниковый высоковольтный преобразователь напряжения (рис.1)
Этот прибор работает от двух батареек для карманного фонаря КБС 0.5 (3336Л), соединенных последовательно. Трансформатор Тр1 и транзистор Т1 образуют генератор незатухающих колебаний в диапазоне звуковых частот. На обмотке III трансформатора Тр1 индуктируется переменный ток напряжением 7-10кВ, а обмотки I и IV подключены к нитям накала (катодам) высоковольтных кенотронов Л1 и Л2 типа 1Ц1С, работающих в выпрямителе, собранном по схеме удвоения напряжения.

Трансформатор преобразователя - самодельный. Его обмотки выполняются на сердечнике, составленном из двух ферритовых полуколец от отклоняющей системы телевизора.

Сначала из гетинакса или оргстекла выпилите 12-14 щечек так, чтобы в их отверстия проходили половинки ферритового сердечника. Равномерно распределите их на двух полукольцах и закрепите клеем.
В одном промежутке между щечками разместите обмотку I, которая состоит из 40+40  витков провода ПЭЛ или ПЭВ диаметром 0.35-0.6 мм. В двух соседних секциях уложите по 7 витков такого же провода для обмоток II и IV. Остальные секции полуколец заполните проводом ПЭЛ или ПЭВ 0.08-0.1. В каждой секции по 1800-2000 витков, а всего обмотка III должна иметь 15000-20000 витков. Перед выполнением обмоток ферритовое кольцо тщательно заизолируйте прокладкой из хлорвиниловой или полистироловой пленки. Концы катушек закрепите в отверстиях щечек. После выполнения обмоток ферритовые полукольца склейте клеем БФ-2, а катушки пропитайте полистироловым клеем или органическим стеклом, растворенным в дихлорэтане.

Конденсаторы С1-С3 емкостью 390 пф типа ПОВ рассчитаны на рабочее напряжение не менее 15 кВ. Сопротивление резистора R1 подбирается экспериментально при регулировке схемы.

Мощный низкочастотный трензистор Т1 типа П209-П210 укрепите на металлическом радиаторе из алюминия или меди и разместите подальше от кенотронов. Все детали блока питания монтируются на панели произвольных размеров из оргстекла или гетинакса. Сверху панель закрывается кожухом с отверстиями.

Конструкция электростатического двигателя показана на рисунке 2. Статор вырежьте из пластины гетинакса толщиной 10-12 мм. Диаметр его внутреннего отверстия 100 мм. По периметру статора на равных расстояниях друг от друга запрессовано 16 электродов из латуни. К этим электродам подводиться напряжение от преобразователя.

Все четные электроды соединяются между собой одним проводником и подключаются к одному выводу выпрямителя, а нечетные соединяются  другим проводником и подключаются к другому выводу. Ротор выточите оз органического стекла. Он имеет форму диска диаметром 80 мм и толщиной 3-4 мм. В центре диска запрессован миниатюрный шариковый подшипник. Ротор двигателя тщательно отбалансируйте, чтобы он находился в равновесии. Ось ротора крепиться к кронштейну из гетинакса, который в свою очередь, соединяется со статором.

Латунные электроды статора отогните в одну сторону. Между концами электродов и ротором необходим зазаор 0.5-0.7 мм.
Когда на электроды подается высокое напряжение, между ними возникает электрическое поле. Это поле поляризует диэлектрик, из которого состоит ротор. Поляризация диэлектрика способствует стеканию электрических зарядов с электродов на ротор. заряды приходят в движение под действием сил поля и создают крутящий момент. По мере поворота ротора оказываются у электрода с противоположной полярностью. Сила, удерживающая заряд на ободе ротора, становиться минимальной. Это способствует переходу заряда на электрод противоположной полярности, и в цепи появляется электрический ток. на участке цепи между электродами заряды "транспортируются" вращающимся ротором. Скоростьвращения двигателя стабильна и зависит от числа электродов и величины напряжения, подаваемого на них.

Мощность электростатического двигателя можно значительно повысить, если наклеить на обод ротора узкие полоски алюминиевой фольги, расстояние между которыми должно быть не менее, чем расстояние между концами электродов.
