Post:#51365 Date:28.12.2006 (22:13) ...
Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом
ФЕМЕ | Post: 696866 - Date: 01.11.20(00:22)
detector Пост: 696862 От 01.Nov.2020 (00:15)
Ох и Зимняя! Счас подтянется Олеже и назовёт тебя ,,хитрющей,,.ФЕМЕ с них уже бабки снял,а телек не показывает.

Не, не снял, просто решил осчастливить если небольшой гешефт за счастье и сервисное обслуживание платить согласятся. А нет, значит только для дочери сделаю на обычном антенном усилителе.

_________________
«Сколь горестно не знать свой ум!»
zimnyaya | Post: 696867 - Date: 01.11.20(00:22)
ФЕМЕ Пост: 696863 От 01.Nov.2020 (00:15)
zimnyaya Пост: 696857 От 01.Nov.2020 (00:00)
а эти 2 подъезда уже знают, что их хотят осчастливить усилителем против их воли?

А это как то важно касаемо технической части моего вопроса? Или чисто любопытство?

Конечно любопытство.

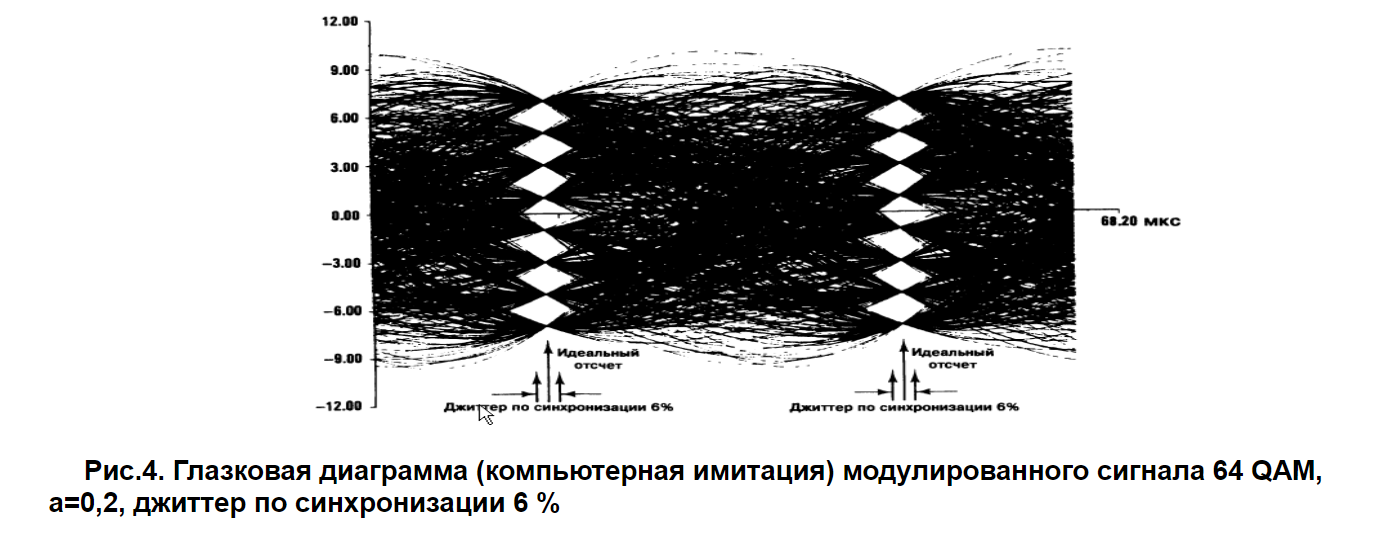

Были попытки использовать усилитель для улучшения приёма цифрового ТВ, в итоге шкала уровня на полную, а шкала качества на 0.
И становилось в несколько раз хуже.
Не всё там просто с этим цифровым ТВ...

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
ФЕМЕ | Post: 696868 - Date: 01.11.20(00:27)
rezoner Пост: 696865 От 01.Nov.2020 (00:21)
я там добавил про выход.
Если линия согласована по волновому, то она именно уже не имеет реактивных свойств. А согласование и состоит в том, чтобы активное сопротивление нагрузки было равно волновому.

Ну я вот таких тонкостей не знаю. Если оно действительно так, то премного благодарен! Хотя глядя на печатку, что то непонятно мне как там эти 50 Ом у них рассчитаны? По входу только один конденсатор С16 там стоит.

_________________
«Сколь горестно не знать свой ум!»
ФЕМЕ | Post: 696869 - Date: 01.11.20(00:31)
zimnyaya Пост: 696867 От 01.Nov.2020 (00:22)
Конечно любопытство.
Были попытки использовать усилитель для улучшения приёма цифрового ТВ, в итоге шкала уровня на полную, а шкала качества на 0.
И становилось в несколько раз хуже.
Не всё там просто с этим цифровым ТВ...

Да ладно, не все там просто... Всё также как и с аналоговым, и даже ещё проще. Просто ненужно резать сигнал и там и там черезмерным усилением. С аналоговым в этом случае импульсы синхронизации обрезаются.

_________________
«Сколь горестно не знать свой ум!»
- Правка 01.11.20(00:31) - ФЕМЕ
rezoner | Post: 696870 - Date: 01.11.20(00:32)
zimnyaya Пост: 696867 Были попытки

Возможно, попытки были без тщательного согласования по волновому.



zimnyaya | Post: 696871 - Date: 01.11.20(00:33)
ФЕМЕ Пост: 696869 От 01.Nov.2020 (00:31)
zimnyaya Пост: 696867 От 01.Nov.2020 (00:22)
Конечно любопытство.
Были попытки использовать усилитель для улучшения приёма цифрового ТВ, в итоге шкала уровня на полную, а шкала качества на 0.
И становилось в несколько раз хуже.
Не всё там просто с этим цифровым ТВ...

Да ладно, не все там просто... Всё также как и с аналоговым, и даже ещё проще. Просто ненужно резать сигнал и там и там черезмерным усилением. С аналоговым в этом случае импульсы синхронизации обрезаются.

Бедные подъездные жители...всё как всегда

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
zimnyaya | Post: 696873 - Date: 01.11.20(00:35)
rezoner Пост: 696870 От 01.Nov.2020 (00:32)
zimnyaya Пост: 696867 Были попытки

Возможно, попытки были без тщательного согласования по волновому.

Ну не знаю, усилитель был на 75 ом рассчитан, специально для компенсации потерь в кабеле. Почему то с ним стало только хуже.
А без него в плохую погоду там рассыпается картинка на нескольких каналах

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
ФЕМЕ | Post: 696874 - Date: 01.11.20(00:37)
zimnyaya Пост: 696871 От 01.Nov.2020 (00:33)
Бедные подъездные жители...всё как всегда

Ну так если сапоги начинает точить пирожник, то кто бы спорил.

_________________
«Сколь горестно не знать свой ум!»
rezoner | Post: 696876 - Date: 01.11.20(00:38)
Феме, линия 50 ом заканчивается разъемом, он имеет ro=50. Переход с 50 на 75 должен быть за пределом разъема.
Поищи разъем на 75 ом аналогичного конструктива и замени на плате усилителя. Тогда резюки (чипы) можно запаять прямо на плате - на входе в разрыв дорожки 25 ом, а на выходе параллельно два по 300 ом.

rezoner | Post: 696877 - Date: 01.11.20(00:41)
ФЕМЕ Пост: 696868 По входу только один конденсатор С16 там стоит.

С16 это гальваническая развязка. 50ом стоит внутри U1


ФЕМЕ | Post: 696878 - Date: 01.11.20(00:41)
zimnyaya Пост: 696873 От 01.Nov.2020 (00:35)
Ну не знаю, усилитель был на 75 ом рассчитан, специально для компенсации потерь в кабеле. Почему то с ним стало только хуже.
А без него в плохую погоду там рассыпается картинка на нескольких каналах

Всего то на всего нужно было уменьшением напряжения ограничить усиление, если на самом усилении не предусмотрена такая функция.

А вообще усилитель не для усиления плохого сигнала, а только для компенсации потерь в кабеле. Сам же сигнал должен быть устойчивым на входе усилителя при любых погодных условиях.

_________________
«Сколь горестно не знать свой ум!»
zimnyaya | Post: 696879 - Date: 01.11.20(00:44)
ФЕМЕ Пост: 696874 От 01.Nov.2020 (00:37)
zimnyaya Пост: 696871 От 01.Nov.2020 (00:33)
Бедные подъездные жители...всё как всегда

Ну так если сапоги начинает точить пирожник, то кто бы спорил.

Для пирожников: этот конденсатор на входе как раз подстраивает волновое сопротивление под конкретный кусочек кабеля от источника сигнала.



_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
- Правка 01.11.20(00:47) - zimnyaya
ФЕМЕ | Post: 696880 - Date: 01.11.20(00:44)
rezoner Пост: 696877 От 01.Nov.2020 (00:41)
С16 это гальваническая развязка. 50ом стоит внутри U1

Это теоретически, а на практике может оказаться что у этого U1 вход и вовсе высокоомный, ведь диапазон усиления достаточно широкий.

_________________
«Сколь горестно не знать свой ум!»
ФЕМЕ | Post: 696881 - Date: 01.11.20(00:46)
zimnyaya Пост: 696879 От 01.Nov.2020 (00:44)
Для пирожников: этот конденсатор на входе как раз подстраивает волновое сопротивление под конкретный кусочек кабеля от источника сигнала.

Угу, под какую частоту, под 2 или под 700 МГц?

_________________
«Сколь горестно не знать свой ум!»
zimnyaya | Post: 696882 - Date: 01.11.20(00:49)
ФЕМЕ Пост: 696881 От 01.Nov.2020 (00:46)
zimnyaya Пост: 696879 От 01.Nov.2020 (00:44)
Для пирожников: этот конденсатор на входе как раз подстраивает волновое сопротивление под конкретный кусочек кабеля от источника сигнала.

Угу, под какую частоту, под 2 или под 700 МГц?

Там выше пример схемы входа такого усилителя.
После стоит делитель на резисторах и разветвляется на 2 одинаковых модуля.
Конденсатор обычно накручивают на максимальную мощность в середине диапазона.
Ну без приборов вы это не настроите всё равно

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
- Правка 01.11.20(00:51) - zimnyaya
