#51365 Date:28.12.2006 (22:13) ...
Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом
dedivan Спасибо!
А можно хотя бы структруно изобразить, я с TL494 "мало" знаком - только в виде обозначения на схемах.
Еще называют 'модифицированная синусоида"....
Такой выход у дешевых автомобильных
Преобразователей 12-220
_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Спасибо! А это может быть любопытным!
Оказывается это несколько "другое"
- Правка 23.01.20(13:37) -
JnoVa dedivan Пост:
658945 От 23.Jan.2020 (12:44)
JnoVa Пост:
658938 От 23.Jan.2020 (11:54)

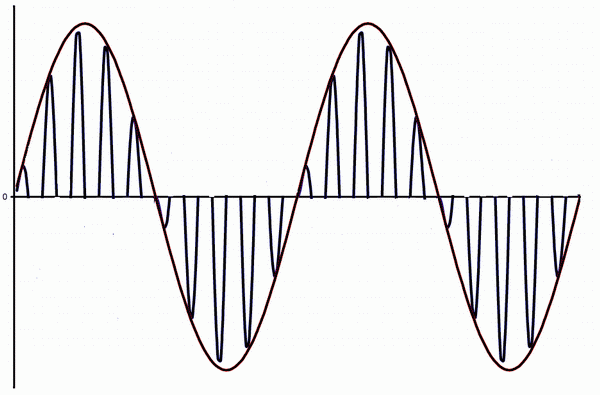

Вопрос, как называется вид модуляци, показаный на картинке? И как можно реализовать подобную модуляцию?
Это двухтактный ШИМ, с модуляцией синусоидой.
Делается обычной TL494 в аналоге или програмкой контроллера в цифре.
Что-то, Дед, я не припомню, у TL494 на каком выводе такой сигнал?
Вроде на всех выходах у нее ключи стоят.
- Правка 23.01.20(15:28) -
Jeka343
neama Спасибо. Бегло прочитал - хорошая статья.
JnoVa Пост:
658938 От 23.Jan.2020 (11:54)
Привет всем, кто тут бывает. Вопрос, как называется вид модуляци, показаный на картинке? И как можно реализовать подобную модуляцию?
ASK-Амплитудная манипуляция
Или
АМ-амплитудная модуляция с коэффициентом модуляции более 100%
Что-то одно из двух.
_________________
Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
- Правка 23.01.20(17:14) -
MSN
Думаю можно по такой схеме собрать, только выходной каскад запитать переменкой и на выходе должен получиться сигнал нужной формы. Как думаете?
Спасибо всем за участие!
- Правка 23.01.20(17:39) -
JnoVa так нужно собрать схему, Или нужно вспомнить на какие кнопки потыкать в Генераторе, чтобы он сформировал такой сигнал ?
Нужен именно синус модулированный синусом ? Тогда это ближе к амплитудной модуляции, а ТЛ-чисто цифровая микросхема ШИМ.
_________________
Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Джнова,возьми блочнк питания для 12в галогенок за доллар..
Там на выходе такой сигнал и есть...
_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
И где же такие блоки продаются?
У нас таких нетути.
В любых дектротоварах где лампочки и провода...
_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Только для лампочек и проводов.
_________________
в пути...
JnoVa Пост:
658980 От 23.Jan.2020 (17:31)
Думаю можно по такой схеме собрать, только выходной каскад запитать переменкой и на выходе должен получиться сигнал нужной формы.
Почти так, только на вход этой схеме нужно подать сигнал не с оптрона, а с генератора синуса. А питание так и оставить постоянным.
Это позволит иметь на выходе синусоиду например 50гц, при этом трансформатор будет маленьким и высокочастотным.
_________________
я плохого не посоветую
JnoVa Пост:
658980 От 23.Jan.2020 (17:31)
Думаю можно по такой схеме собрать, только выходной каскад запитать переменкой и на выходе должен получиться сигнал нужной формы. Как думаете?
Не получится. Форма сигнала будет совсем другая. Ну совсем-совсем! Я не говорю про мелкий синус, (вместо него будет ШИМ), я говорю про само ПОЛУВОЛНОВОЕ заполнение через полуволну В РАЗНЫЕ СТОРОНЫ.
- Правка 23.01.20(23:05) -
Jeka343
