Post:#51365 Date:28.12.2006 (22:13) ... Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом
Шарп,кажется ты совсем про другое. Мне как то пох как быстро будет нарастать напряжение вторички.Тем более что и первичка и вторичка с одинаковым количеством обмоток. У меня же всё происходит в первичке.....
missioner Пост: 656283 От 02.Jan.2020 (08:49)
... Цепь соединена надёжно, вывод ИП-конденсатор-первичка- второй вывод ИП. Включаешь-гудит, напряжение на первичке выше напряжения тридцативольтового ИП на десять вольт... Но почему не сразу 120? Почему нужно на доли секунды коротить ненагруженную вторичку чтобы резонанс зверел? Причём пытался первичку на доли секунды размыкать, от этого никакого толка,резонанс не возрастает. А вот закороченная на доли секунды вторичка и то не всегда это самое то...С нагруженной вторичкой такого гиперрезонанса никогда не бывает. В чём секрет?
Кстати, это как раз трансформатор фото которого у меня в теме про действующий трансгенератор в первом посте, в прилагаемых статьях.
missioner Пост: 656347 От 03.Jan.2020 (00:59)
Разъясни раз знаешь
Я хоть и не Дед,который Иван,посылающий всех в школу/утрирую,конечно/,но это есть в школьном курсе.Ну,может,факультативные занятия. Да, Зимняя с этим сталкивалась.
missioner Пост: 656252 От 02.Jan.2020 (00:13)
Одно недоразумение есть у меня, последовательно первичке моего большого транса подключаю конденсатор на 30 мкф. Получаю резонанс,напряжение на первичке выше питающего вольт на 10. Начинаю коротить вторичку. не мёртво,а так, искрю.... И часто резонанс в первичке при таком искрений, вторичка ненагружена, возрастает зверски,напряжение на первичке подскакивает в четыре раза против питающего,30 вольтового напряжения ИП. С чем это может быть связано? Почему так не происходит сразу?
Это феррорезонанс так выглядит.
Суть в том, что даже при точной настройке в резонанс из-за сопротивления провода обмотки не удается достичь в ней такого тока, чтобы сердечник заметно менял индуктивность. И если увеличить конденсатор, то резонанс вообще уйдёт.
А вот если неким волшебным пинком заранее разогнать ток в индуктивности, то возникает параметрическая генерация, которая добавляет энергии в контуре и приводит к росту добротности. При этом большой ток становится достаточен для изменения индуктивности два раза за период и самоподдержки такого режима.
Вообще, чтобы в чистом виде выделить этот эффект, надо немного модернизировать схему
_________________ Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
Вот как бы интересно это сделать? Ведь именно на этом трансе лет десять или чуть меньше назад я получил всего лишь один раз эффекет непрерывного нарастания мощности в нём так что начали плавиться соединяющие провода и чуть не сгорела 220-вольтовая лампочка,вовремя успел убрать. Видимо то о чём я тут пытаю,явление гипер, или как объясняет Зимняя, феррорезонанса было тогда причастно.

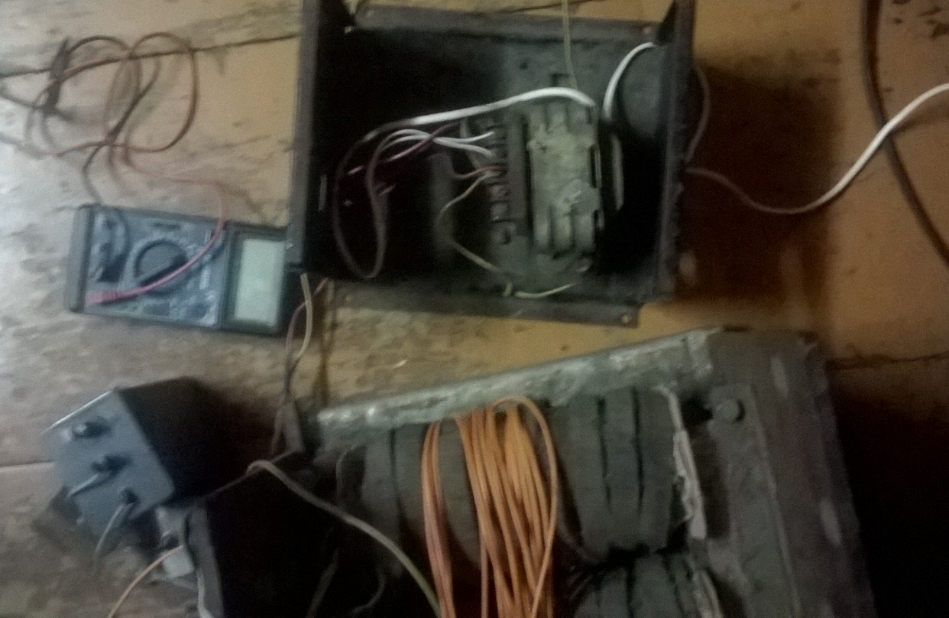

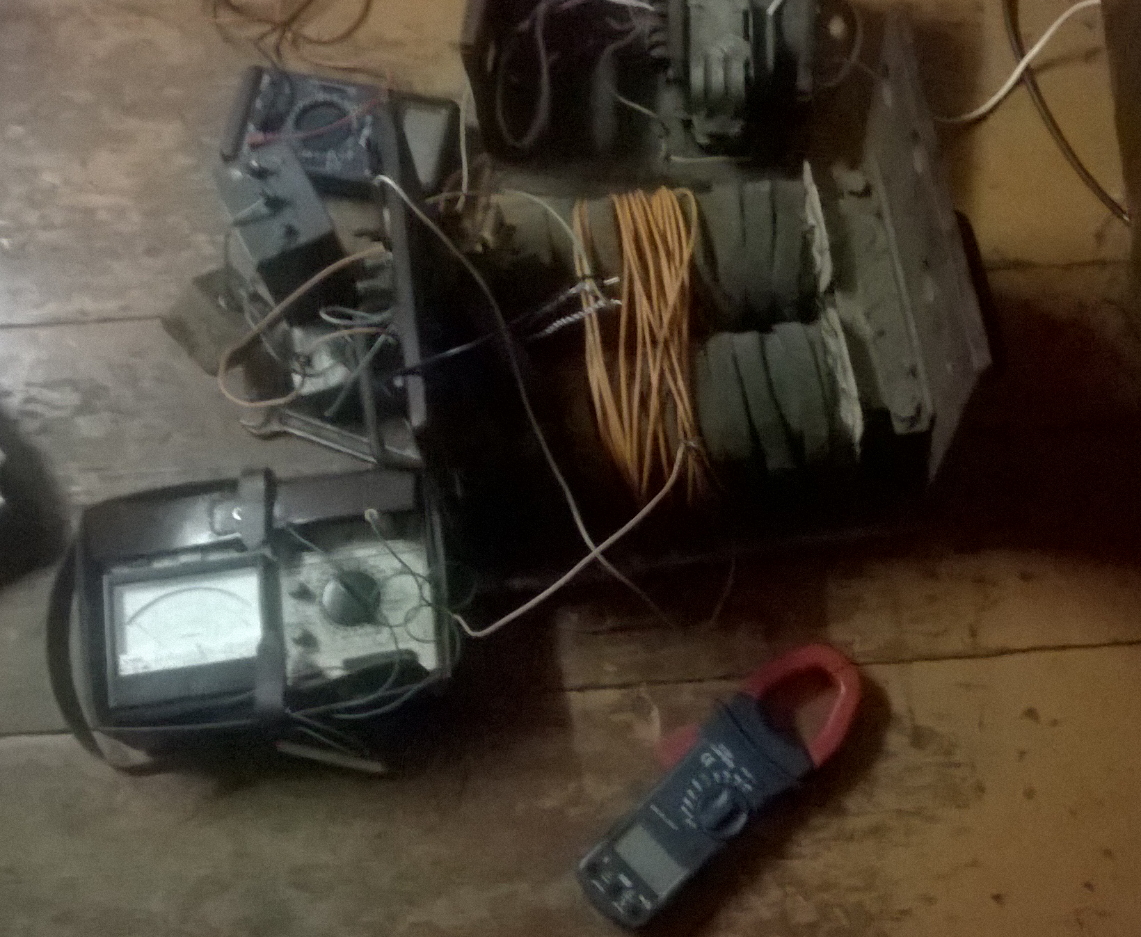

Схема тогда была составлена специально для попытки подавать мощность с выхода трансформатора на вход,добавляя к мощности источника питания,разгоняясь по кругу, то же самое,последовательно первичке подключался конденсатор а вторичка подключалась параллельно этому же конденсатору,т.е первичка с конденсатором составляла последовательный колебательный контур а вторичка с этим же самым конденсатором составляла параллельный колебательный контур и она сработала..Но только один лишь раз и больше не повторилась. Попытка произошла как раз на этом самом чудесном трансформаторе. Попробую снять видео как происходит резонанс о котором я здесь пытаю. На снимках большой транс это он самый,из темы "Действующий(?) трансгенератор",маленький - источник питания.
Никакого резонанса там нет.
Происходит уменьшение индуктивного сопротивления, за счет чего в цепи увеличивается ток.
Сердечник у него большой, рассчитанный на 220, а у него всего 40, т.е. он далек от насыщения при такой работе.
Когда ток увеличивается, то сердечник донасыщается и при размыкании дает больший выброс.
Сердечник у него большой, рассчитанный на 220, а у него всего 40, т.е. он далек от насыщения при такой работе.
Когда ток увеличивается, то сердечник донасыщается и при размыкании дает больший выброс.
На воздухе эффект регистрируется.
Что там донасыщается?
Пипец,снял видео и тут же мой Виндовсфон заглох,перестал заряжаться.Сломался разъем, Взял дешёвенький смартс у товарища думал через него в Ютуб залезу, мудохался до сих пор а телефон никак триЖ не словит как поломанный, один жопорез, который моей Йотой очень плохо передаётся,связь обрывается и потом всёнадо начинать заново. Вдобавок тариф только для телефона,раздавать нельзя,раздача через блютуз, у этого телефона тоже тормоз и видимо из за андроида махом блокируется оператором. Буду продолжать попытки закачать с телефона
missioner Пост: 656367 От 03.Jan.2020 (09:02)
Вот как бы интересно это сделать?
Надо включить половины первички встречно и подключить к ним конденсатор.
Это хорошо, что у вас в трансформаторе первичка и вторичка одинаковые, у меня был простой ТС-180 и в нём первичка толще, чем остальные обмотки.
Поэтому пришлось использовать ее и включить половины встречно, а сигнал подавать на вторичку, включенную как обычно.
Конденсатор для встречного включения получается в несколько раз большей емкости, чем для нормального.
Резонанс на 50гц был с конденсатором в 0.5мкф при обычном включении, а при встречном было 60мкф (2х30)
Еще нюанс в том, что нужно предусмотреть размыкатель резонансной цепи, так как колебания не срываются даже при снятии возбуждения, у меня из-за этого сгорела первичка в одном из трансформаторов.
И еще важный момент - прямоугольные генераторы для питания таких штук не подходят, нужен мощный генератор синуса, или сеть.
Почему так происходит не очень понятно, видимо из-за обратного влияния генератор возбуждения гасит параметрический контур
