Post:#51365 Date:28.12.2006 (22:13) ...
Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом
ФЕМЕ | Post: 610329 - Date: 22.01.19(20:25)
Блин, ну написано же.



_________________
«Сколь горестно не знать свой ум!»
ФЕМЕ | Post: 610331 - Date: 22.01.19(20:29)
Jeka343 Пост: 610327 От 22.Jan.2019 (20:16)

Я не могу найти на али, где можно спросить у продавца про товар, до его оплаты. Подскажи?


Курсор наведи на название магазина, и в выпадающем окне увидишь "отправить сообщение".

_________________
«Сколь горестно не знать свой ум!»
Jeka343 | Post: 610334 - Date: 22.01.19(20:39)
Курсор наведи на название магазина, и в выпадающем окне увидишь "отправить сообщение".

Феме, спасибо.

ФЕМЕ | Post: 610335 - Date: 22.01.19(20:46)
Бомбар Пост: 610333 От 22.Jan.2019 (20:38)
Угу.. написаны некоторые ТТХ и предупреждения по технике безопасности. Типа куда не надо - не совать.

Да я не про текст. Про название чего спрашивать.

_________________
«Сколь горестно не знать свой ум!»
Jeka343 | Post: 610336 - Date: 22.01.19(20:48)
Феме, Спасибо еще раз. Подождем.. может и ответят.. Но мне на такие вопросы к производителям, почти никто не ответил. Отправил так:
Please give me instructions manual and datasheet on this device:
[ссылка]

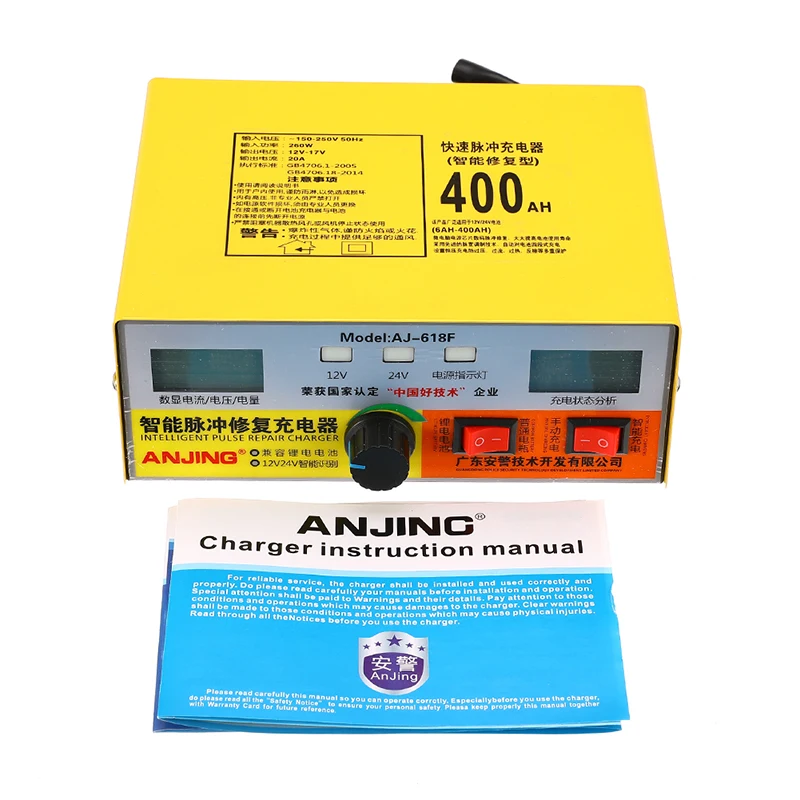

Jeka343 | Post: 610366 - Date: 23.01.19(08:33)
Китаезы не отвечают (что и ожидалось). Нашел английскую версию в каком-то другом магазине, на похожий зарядник. (более слабый)[ссылка]
Описание:
1. Этот продукт применим к свинцово-кислотной батарее 12 В / 24 В 100 AH, включая GEL, UPS,
мокрый аккумулятор и необслуживаемый аккумулятор.
2. Усовершенствованная технология широтно-импульсной модуляции (ШИМ) используется для автоматической зарядки батарей
через 4-х этапный цикл зарядки
3. Когда красный индикатор зарядки перестает мигать или становится темным, а также
индикатор тока упал примерно до 1 бара, режим зарядки изменится на плавающую зарядку,
означает, что зарядка батареи завершена.
4. имеет сильный вентилятор, скорость может быть 4500 / мин
5. Стабильная работа, автоматическая остановка при полной зарядке, импульсное автоматическое восстановление и обслуживание аккумулятора.

Спецификация:
Модель: AJ-618C
Цвет: желтый
Диапазон напряжения: AC 150-250В
рабочая частота: 50-60 Гц
Эффективность преобразования: 93%
Рабочая температура: -30 ? + 35 ?
Зарядное напряжение тока: 12В / 24В 10А


Введение 5-этапного режима:
Режим 1.ldle: когда нет нагрузки, связанной с зарядным устройством,
светодиодный экран покажет только напряжение, мощность около 2 Вт;
2. Постоянный ток: означает, что напряжение аккумулятора ниже, чем установленное напряжение зарядного устройства,
затем зарядное устройство подает постоянный зарядный ток для обслуживания как аккумулятора, так и зарядного устройства;
Напряжение 3.Constant: передовая технология широтно-импульсной модуляции (PWM), контролирует
точное и выходное напряжение зарядного устройства, избегайте перезарядки;
4.Плавающий режим зарядки: когда батарея будет заряжаться полностью, зарядное устройство
прекратит зарядку, но все равно подаст на батарею постоянное плавающее напряжение и малый ток;
5. Режим подзарядки: когда напряжение и ток батареи приближаются к установленному напряжению
и ток, он превратится, чтобы выдвинуть плавающий заряд из автоматического режима, это означает, что заряд полный,
также можно заряжать в плавающем режиме.

Введение 4 защиты:
1. Защита от перегрева: когда температура зарядного устройства превышает 105 ° C,
зарядное устройство перестанет работать, когда температура снизится до 80 ° C или отключится
через 10 минут зарядное устройство может снова заработать;
Защита от короткого замыкания: при коротком замыкании зарядное устройство отключается и выдает звуковой сигнал;
3.Низкое напряжение защиты: когда напряжение батареи одного элемента ниже, чем 1,5 В
зарядное устройство не запускается и имеет сигнал тревоги, избегайте повреждения аккумулятора;
4. Обратная защита соединения: когда полярность зарядного устройства неблагоприятна с батареей,
Зарядное устройство автоматически закроется, и у него будет предупреждение.

Замечания:
1. 12В вход в режиме автоматической зарядки, полное электрическое напряжение от 13,8 до 14,3 В,
около 16 В на входе в режиме ручной зарядки, должен быть искусственный контроль в случае перезаряда
если ручной режим зарядки, рекомендуется прекратить зарядку, когда батарея бьется.
2. Зимой (при 0 ° C) сначала используйте автоматический режим для полной зарядки, затем используйте ручной режим в течение 0,5-1 часа.
3. Не закрывайте охлаждающее отверстие и не используйте зарядное устройство при выключенном охлаждающем вентиляторе. Когда температура оболочки батареи
должен прекратить зарядку! при использовании ручного режима не более 1 часа!

В комплект поставки входят:
1 X 12 В / 24 В Зарядное устройство

Перевел гуглом. Но все равно они мне напоминают таджиков. Которые в случае чего, скажут "Да я просто по русски плохо понимать".. А у самих толком то и ничего не написано.

Есть НУЖНЫЕ слова для поиска Гуглом, а между собой они не вяжутся, т.к. это разные режимы работы зарядника. Как их переключать - ни слова!
Ну например:

3. Когда красный индикатор зарядки перестает мигать или становится темным, а также
индикатор тока упал примерно до 1 бара, режим зарядки изменится на плавающую зарядку, означает, что зарядка батареи завершена.
5. Стабильная работа, автоматическая остановка при полной зарядке, импульсное автоматическое восстановление и обслуживание аккумулятора.


- Правка 23.01.19(08:35) - Jeka343
va123 | Post: 610372 - Date: 23.01.19(10:11)
почитай, особенно комменты
[ссылка]

Jeka343 | Post: 610374 - Date: 23.01.19(11:46)
va123 Пост: 610372 От 23.Jan.2019 (10:11)
почитай, особенно комменты
[ссылка]

Спасибо! Вот я так и предполагал, нифига там нет.. Ни описания функций, ни инструкции пользователя.. только на ломанном таджикском востребованные слова, которые не складываются в здравый смысл:
И не случайно, китаезы не хотят выслать, даже руководство пользования. Там наверняка тоже самое написано. "Твоя-моя не понимать. Купи самое лучшее"
Shuld
25.12.2017 21:22:04
1. Никакой специальной функции десульфатации в нем нет.
2. В моделях Monfara MF 2s, оно же под названием Wanlesanhe wlsh-20s, и еще в модели Anjing AJ-618 (без букв на конце!) есть переключатель максимального значения тока. Правда, все скрывают, какое второе значение тока.
3. А еще лучше Вымпел-37 (27/ 47/ 57).
ОТВЕТИТЬ

Tamerland
02.01.2018 23:55:08
Поясните где режим десульфатации? Как включить?
ОТВЕТИТЬ

sta7768 Tamerland
03.01.2018 23:43:00
Включен по-умолчанию. кроме как вкл в розетку ни чего делать не надо.
ОТВЕТИТЬ

iohonson
07.09.2018 10:08:59
Я вскрыл это зу, оно построено на шим uc 3842 , ни каких режимов там нет , светодиоды включаются в зависимости от напряжения это видно по схеме платы , ни какого ручного режима тоже нету, переключателем изменяется сопротивление делителя напряжения на стабилизаторе tl 431 , а тот в свою очередь через оптопару повышает или понижает напряжение на выходе.Десульфатации там тоже нет.Можно доработать зу путем добавления микрухи lm358 для регулировки по току и напряжению.
ОТВЕТИТЬ

Nikolauskas
11.01.2019 12:46:04
Получил с Китая 21-го октября 2018 года . В ноябре и декабре зарядил два аккумулятора в автоматическом режиме. Всё превосходно. 4-го января подключил на подзарядку аккумулятор ,включил вилку в розетку и моментально с устройства вылетел сноп огня и пошел дым. быстро отключил питание ,открыл устройство и увидел. что на плате выгорела ряд резисторов и раскололась микросхема US3842.Это была моя третья и последняя зарядка. восстановить его не представляется возможным. так как нет электрической схемы, а следовательно обнаружить причину возгорания не представляется возможным .Запчастей на Алиэкспресс нет.

Подробнее на Отзовик:
[ссылка]

п.с.: И коли уж народ пишет, что вентилятор не отключается никогда и орет, это может означать лишь то, что режима "хранения аккумулятора" у зарядника тоже нет.
Разводят, блин, русского Ивана, как хотят!

- Правка 23.01.19(12:05) - Jeka343
dedivan | Post: 610379 - Date: 23.01.19(13:31)
Jeka343 Пост: 610374 От 23.Jan.2019 (11:46)

Разводят, блин, русского Ивана, как хотят!

Да /Иван сам лезет на развод.
Увидел импульсный питатель, сразу уже про десульфатор мечтает.
А это всего навсего импульсный блок вместо тяжелого трансформатора китайцы сэкономили.
А десульфатор не так работает- если его в рабочем режиме к акку подоткнуть- искры летят больше чем от сварки. У тебя на сварке 100-200 ампер, а у десульфатора как минимум 600.


_________________
я плохого не посоветую
ФЕМЕ | Post: 610381 - Date: 23.01.19(13:54)
dedivan Пост: 610379 От 23.Jan.2019 (13:31)
а у десульфатора как минимум 600.

Это тогда из самого простого, заряжать коддёр от сети и разряжать его на аккум? Помню таким же макаром, и с "десульфацией" на катоде кинескопа боролись.

_________________
«Сколь горестно не знать свой ум!»
Jeka343 | Post: 610399 - Date: 23.01.19(21:46)
dedivan Пост: 610379 От 23.Jan.2019 (13:31)
Jeka343 Пост: 610374 От 23.Jan.2019 (11:46)
Разводят, блин, русского Ивана, как хотят!

Да /Иван сам лезет на развод.

Мда.. Дед.. Не твой уровень! Ктаезам до тебя еще лет 20 не доплюнуть.

- Правка 23.01.19(21:48) - Jeka343
Ihtiandr | Post: 610611 - Date: 26.01.19(17:44)
Возникла задача. Вроде простая, но что-то туплю.
Тут главное дешево и доступно.

В диапазоне 200-600кГц надо преобразовать меадр с КМОП 5В в синус несколько Вольт на нагрузку 50Ом.
Особых требования к чистоте формы и наличию гармошек нет.

Я начал смотреть в сторону активных фильтров на операционниках с токовой обратной связью. Но они дорогие как собаки, а экономия один из основных требования заказчика.

Кто как бы это воплотил?

_________________
Человек создан для счастья, как птица для работы
олег-джан | Post: 610612 - Date: 26.01.19(18:33)
Настроенный контур...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Ihtiandr | Post: 610620 - Date: 26.01.19(19:50)
олег-джан Пост: 610612 От 26.Jan.2019 (18:33)
Настроенный контур...


Перестраивать придется, а это вообще избыточно сложно.

Пока склоняюсь к трехзвенному пассивному ФНЧ на 500кГц и апериодический усил транзюках.
Не охото с рассыпухой возится.

Тут еще выяснилось, что у меня на буке не установлен ни один нормальный симулятор.
Надо какой-нибудь онлайн нормальный выбрать.

_________________
Человек создан для счастья, как птица для работы
ФЕМЕ | Post: 610621 - Date: 26.01.19(20:03)
А не проще этот пассивный фильтр намотать двумя проводами по аналогии катушек-бубликов Мишина? Притом, и частоты для расчетов его катушек близки к тем что нужно тебе.

ЗЫ Думаю что можно для этого и литцендрат использовать, прозвонив и разбив его жилы на пары. Тогда и длина провода и сам размер катушки-фильтра будут намного меньше чем катушки с диаметром провода 0,5 мм жилы и с изоляцией 1мм.

_________________
«Сколь горестно не знать свой ум!»
- Правка 26.01.19(20:11) - ФЕМЕ
