Post:#51365 Date:28.12.2006 (22:13) ...
Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом
Jeka343 | Post: 557507 - Date: 23.09.17(21:29)
Ihtiandr Пост: 557497 От 23.Sep.2017 (19:57)
Jeka343 На фотке четко не видно. Кабель к антенне очень тонкий коаксиал с защелкивающимся разъемом типа MCX? Или там просто проводок одножильный?
В первом случае надо поискать плохолежащий двухдиапазонный WiFi роутер. У него второй диапазон как раз на этой частоте. Попробуй от него антенку подключить и сравнить дальность.

Там 2 вай-фая слева от антенки и справа. Один для видео, другой для передачи наружу. Фотку более четкую прилагаю. Разъема между антенкой и кабелем нету.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 23.09.17(21:31) - Jeka343
ZU | Post: 557661 - Date: 26.09.17(21:07)
гуры !! помогите-подскажите как запустить 3-х фазный асинхронник 5кВА с одной фазы без потери мощности ...вроде ктой-то тут такую задачу решал

Jeka343 | Post: 557664 - Date: 26.09.17(22:29)
Насколько я понимаю - главное слово тут "Без потери ВЫХОДНОЙ мощности".
На практике - Сказка.

Ну либо это будет весьма сложный электронный преобразователь, который даже я, "проще купить".

Алексей0878 | Post: 557702 - Date: 27.09.17(16:26)
кстати по поводу 5кВА... в свое время приобрел я преобразователь на 0,75кВт (деньга не малая 10 тыр...) енту хреновину можно к тиристорам помощнее прикрутить дабы не только 5 но и 10 кВт тянуло...

ZU | Post: 557723 - Date: 27.09.17(21:00)
Алексей0878 Пост: 557702 От 27.Sep.2017 (16:26)
кстати по поводу 5кВА... в свое время приобрел я преобразователь на 0,75кВт (деньга не малая 10 тыр...) енту хреновину можно к тиристорам помощнее прикрутить дабы не только 5 но и 10 кВт тянуло...

эт что за преобразователь такой? можно по-подробней илии ссыль...
Я делал приятелю вот такой - рис.5 на 3кВт
http://martok.narod.ru/ip/dvigatel.htm второй год у него пашет на подъемнике, но намучился с дросселем- разматывал 50квадрат, потом наматывал, и все без разборки...

MSN | Post: 557736 - Date: 28.09.17(00:25)
ZU Пост: 557661 От 26.Sep.2017 (21:07)
гуры !! помогите-подскажите как запустить 3-х фазный асинхронник 5кВА с одной фазы без потери мощности ...вроде ктой-то тут такую задачу решал


Без потери.... ? Просто, - НИКАК.
Ну разве что прикупить привод, большинство из них из 1-й фазы генерят 3 фазы. цена на 5квт будет в районе 6-7 тыр.

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений
ZU | Post: 557775 - Date: 28.09.17(11:10)
MSN Пост: 557736 От 28.Sep.2017 (00:25)

Без потери.... ? Просто, - НИКАК.
Ну разве что прикупить привод, большинство из них из 1-й фазы генерят 3 фазы. цена на 5квт будет в районе 6-7 тыр.


да, виноват, неаккуратно выразился- я имел ввиду приемлемые значения 10-15% потерь
а это что?? за девайс - привод...и где купить за 6-7т.??

Алексей0878 | Post: 557783 - Date: 28.09.17(12:36)
ZU Пост: 557723 От 27.Sep.2017 (21:00)
Алексей0878 Пост: 557702 От 27.Sep.2017 (16:26)
кстати по поводу 5кВА... в свое время приобрел я преобразователь на 0,75кВт (деньга не малая 10 тыр...) енту хреновину можно к тиристорам помощнее прикрутить дабы не только 5 но и 10 кВт тянуло...

эт что за преобразователь такой? можно по-подробней илии ссыль...
Я делал приятелю вот такой - рис.5 на 3кВт
http://martok.narod.ru/ip/dvigatel.htm второй год у него пашет на подъемнике, но намучился с дросселем- разматывал 50квадрат, потом наматывал, и все без разборки...

да можно конечно
вот фотка..
Серж привет давно не появлялся...., и слукавил ты кстате я 0,75кВт за 10ку брал....

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
Алексей0878 | Post: 557785 - Date: 28.09.17(12:48)
Коллеги подскажите голову сломал...
в онлайн каркуляторе посчитал транс на торе первичка грит 261 виток намотал...
в розетку тык автомат 10 ампер выбивает, из подручных средствов собрал типа стенда прогрузил свою первичку получилась картинка...
нутром чую надо домотать тока не соображу сколько....
по формуле W=k/S*220 у меня выходит что k=30 (S-площадь железа)
для трансформаторного железа сколько должна быть k-?

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
MSN | Post: 557786 - Date: 28.09.17(12:51)
Частотный преобразователь
БУ можно на АВИТО найти.
Простыми способами 10-15% потерь не добиться.
Если взять чисто в теории, что каждая фаза дает по 100/3=33% момента, то простые схемы с фазосдвигающими цепочками дадут в теории не более 33*2=66%; но это в теории. На практике из-за рассогласования при изменяемой нагрузке будет еще меньше.
Есть еще способ, сдвигать не только при помощи конденсатора, но и при помощи индуктивности, тогда задействуются три фазы.
Я его не апробировал, но и к данному способу относится все вышесказанное.
Также движок должен быть приспособлен к включению звездой, и очень сложно рассчитать и трудоемко изготовить дроссель нужной индуктивности с учетом его рабочего тока, который под нагрузкой изменяется.

Подключение трехфазного двигателя к однофазной сети без потери мощности
P.S. Новый частотник на 4-5квт будет стоить 13-15 тыр, БУ 6-7 тыр.
И вообще, рассматривать эту тему без понимания для чего аффтару нужен этот 5кВт мотор - неправильно.
Если он у него по шильдику 5Квт, а будет использоваться для точилки..... ???
Нужно понимать что за нагрузка у этого двигателя предполагается, и нужен ли такой двигатель для данной нагрузки.

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений
- Правка 28.09.17(13:20) - MSN
MSN | Post: 557789 - Date: 28.09.17(13:31)
в розетку тык автомат 10 ампер выбивает, из подручных средствов собрал типа стенда прогрузил свою первичку получилась картинка...
нутром чую надо домотать тока не соображу сколько....

Самая правильная метода:

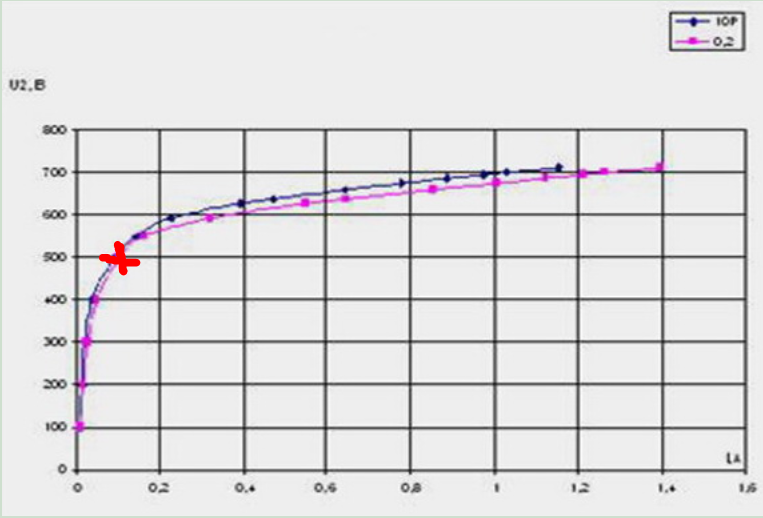

подключаешь первичку своего транса через ЛАТР и включаешь в цепь амперметр, начинаешь постепенно увеличивать напряжение, снимаешь ВАХ твоего трансформатора, (вольтамперную характеристику), строишь график. Оптимальная точка для транса должна находится на перегибе ВАХ где уже начинается насыщение, или чуть-чуть ниже, это смотря какой ХХ ты хочешь задать. Полученное напряжение искомой точки делишь на свои витки и получаешь оптимальное отношение виток/вольт. Дальше доматываешь недостающее исходя из: Uискомое=220-U оптимально измеренное.

Как образец:

Твоя точка до начала насыщения. Не дальше перегиба кривой.
Критерий: очень малый ХХ, - перерасход меди и ухудшение массогабаритных показателей транса. Большой ХХ, лишние потери на тепло.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений
- Правка 28.09.17(13:54) - MSN
Алексей0878 | Post: 557793 - Date: 28.09.17(14:14)
MSN Пост: 557789 От 28.Sep.2017 (13:31)
Самая правильная метода:

именно так и сделал....тока у меня потенциометр вместо латра на 0,7 А попахивать начал, (слаботочный наверное, по случаю достался) поэтому картинка такая какая есть...
судя по ней вольт 130 -140 оптимальная точка я полагаю, буду исходить из этого...
благодарю за помощь...

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 28.09.17(14:18) - Алексей0878
MSN | Post: 557803 - Date: 28.09.17(17:49)
Если потенциометр не внес погрешность, то твоя точка это 130В, а витков должно быть всего: 261*220/130=441; Выходит доматывать тебе еще как минимум 441-261=180 витков. И тогда транс будет работать при Iхх=0,3А; Если считаешь что это для тебя много, мотай ЕЩЕ больше.

_________________
Говорите говорите, я всегда зеваю когда мне интересно. 99,9% всех СЕ устройств, - от неправильных измерений
- Правка 28.09.17(17:54) - MSN
ZU | Post: 557816 - Date: 28.09.17(21:05)
MSN Пост: 557786 От 28.Sep.2017 (12:51)
Частотный преобразователь

Спасибо большое!
с этим оборудованием не приходилось общаться, а я задумывал нечто подобное сварганить, а уже усе готово

Aspirant1 | Post: 557821 - Date: 29.09.17(12:40)
Я себе год назад покупал частотник на 3 кВт за 8000 рублей, человек их сам делает.
На этом форумеhttp://www.chipmaker.ru/, много кто у него заказывал.
Если интересно могу дать его координаты
