Неисправность была-нестабильная работа,не включался или наоборот самопроизвольно выключался."Варил" хорошо.В процессе измерений вышел на "ШИМку" БП UC3842.Заменил.
Стабильный запуск стал -но,но!-очень сильно стал греться(чернеет) за 20 секунд работы хх резистор 100 ом(R04) в цепи диода снаббера!!!!.Конденсатор и диод менял-то же самое.До замены ШИМки этот резистор не был почерневшим.Аппарат больше чем на 20 секунд пока не включаю.

- Правка 16.07.21(20:21) - Gysmi

Посмотри сколько вольт у тебя VCC и Vref1.

- Правка 16.07.21(20:36) - Antek

VCC мерял -14вольт.Vref не мерял.Частоту тоже не мерял пока.Все замеры позже сделаю.Точную принципиальную схему не могу ещё найти.

- Правка 16.07.21(20:57) - Gysmi

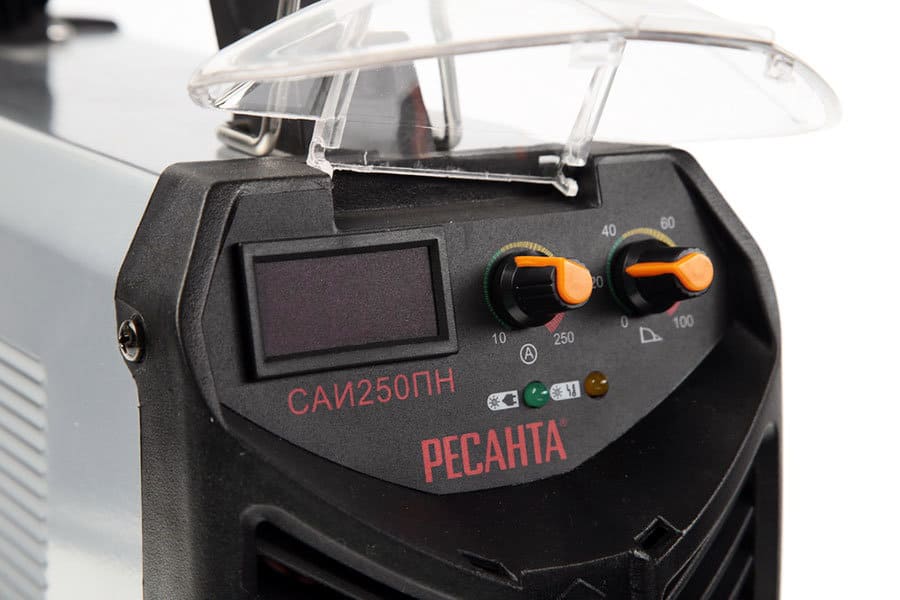

Такой аппарат.

Лучше бы сфоткал как микросхему поменял с двух сторон.Диод и конденсатор новые ставил при замене? А микросхему как выпаивал-там же плата с пистонами.Мог просто обрыв в пистоне сделать.

- Правка 16.07.21(21:19) - Antek

Аккуратно выпаивал,сначала выкусывал,потом по 1 выводу выпаивал.Диод и конденсатор не новые,но ёмкости разные ставил-и 4300пф и 5600пф.

Скорее всего диод.Посмотри параметры макс наряжение.Средний ток,импульсный ток,Макс часттота или скорость переключения.Провкрь тестером в режиме ом пистоы микросхем-а ецё лучше с дорожками,которые от них отходят.

Вообще, странно само наличие этого резистора 100 Ом в цепи диода...
Он...как бы это сказать...сводит функцию снаббера почти на нет...

Ещё по схеме--R03 не 10кОм а 27кОм стоит штатный .Поищу ещё точную схему принципиальную.

- Правка 17.07.21(11:10) - Gysmi

А картинку то вообще смотрел, что у тебя там?
Ослик есть?

Раз раньше не грелось а после замены микрухи греется-значит косяк твой

Замеры после выходных,ослик есть.Пока теоретические предположения говорите,что могло произойти,не понимаю.Небольшой опыт в ремонте этих сварочников есть.

ослом смотри....
эти шим такие распространенные, что среди них целыми партиями брак попадается...

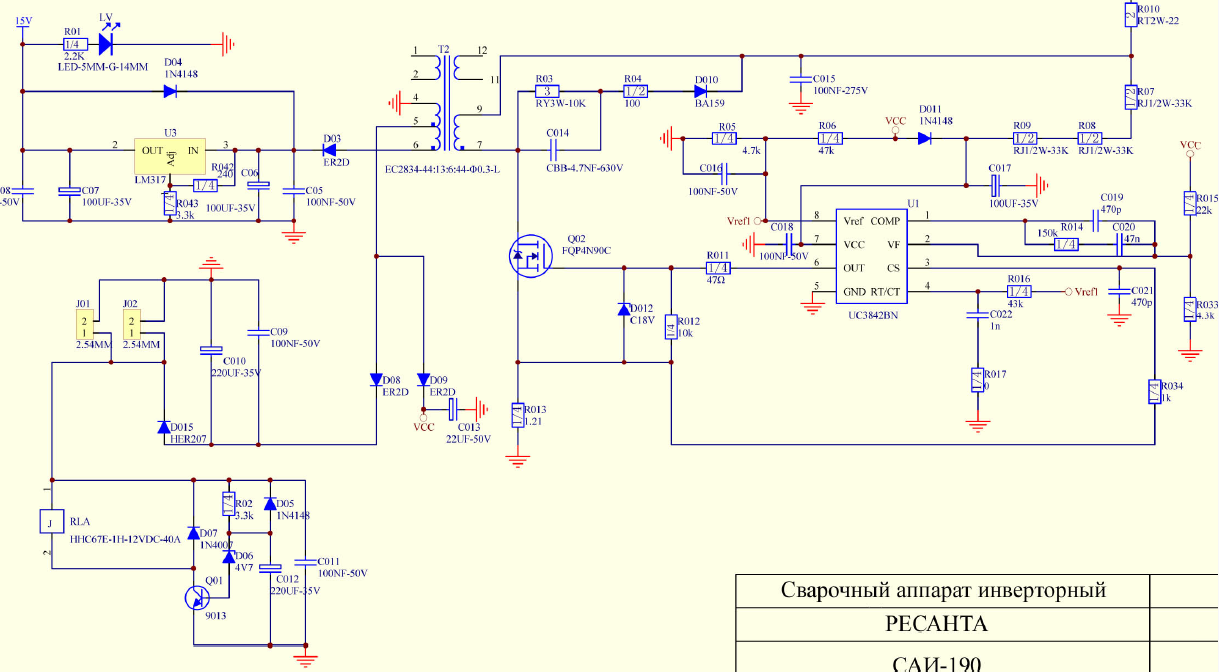

Вот схема более менее точная,нашёл.

Вероятнее всего, у этой ШИМки другая частота (скорее всего ниже, чем у родной) и длительность импульсов. Появились более мощные выбросы вот резистор и "пыхтит" как Папа Карла. Попробуй пошаманить с частотозадающими конденсатором и резистором. Уменьшить ёмкость или резистор, что бы увеличить частоту генератора ШИМ. Изначально частота какая была? И какая частота сейчас? На последней схеме, это С010 и R018. Временно запаяй переменник на 50 кОм выставленный на 43 кОм и потихоньку уменьшай.

- Правка 17.07.21(19:13) - Виталя
