Post:#727910 Date:26.05.2021 (12:17) ...
...начну с простого...с самого патента Тесла...
...это патент Тесла...
Патент US 512340 "Катушка для электромагнитов"
Всем кого это может касаться:
Известно, что я, Никола Тесла, гражданин Соединенных Штатов, проживающий в Нью-Йорке в округе и Штате Нью-Йорк, изобрел определенные новые и полезные Улучшения в Катушках для Электро-Магнитов и других Аппаратов, для которых, последующее является описанием со ссылками на иллюстрации, являющиеся неотъемлемой частью сего.

В электрических аппаратах или системах, в которых используются переменные токи, самоиндукция катушек или проводников может, и фактически, во многих случаях, работает невыгодно, увеличивая паразитные токи, которые часто ведут к уменьшению того, что известно как коммерческая эффективность аппаратов, составляющих систему, или пагубно влияют на другие аспекты.

Известно, что эффекты самоиндукции, упомянутые выше, могут быть нейтрализованы путем пропорционального подбора емкости цепи с учетом самоиндукции и частоты токов. Это делалось до настоящего момента путем использования конденсаторов, применяемых как отдельные элементы.

Мое настоящее изобретение имеет целью избежать использование конденсаторов кои дорогостоящи, громоздки и сложны в обслуживании и сконструировать катушки сами-по-себе способные реализовать ту же конечную цель.

Здесь я бы хотел указать, что под термином «катушки» я прошу понимать спирали, соленоиды или, фактически, любой проводник различные части которого, исходя из требований применения или использования, были приведены в такие взаимоотношения друг-с-другом, которые ощутимо увеличивают самоиндукцию.

Я обнаружил, что в любой катушке существует определенная зависимость между ее самоиндукцией и емкостью, что позволяет току данной частоты и напряжения проходить через нее без сопротивления сверх оммического, или, другими словами, как будто она не обладает никакой самоиндукцией. Это происходит благодаря взаимной зависимости, существующей между особенным характером тока, самоиндукцией и емкостью катушки, последнее, количественно может нейтрализовать самоиндукцию на данной частоте. Хорошо известно, что чем выше частота или разница потенциалов тока, тем меньше емкость, необходимая для нейтрализации самоиндукции; следовательно, небольшая емкость, присутствующая в любой катушке, тем не менее может быть достаточной для достижения означенной цели если прочие условия выполнены. В обычных катушках разность потенциалов между соседними витками или частями спирали очень мала, таким образом, как конденсаторы, они обладают очень маленькой емкостью и отношение между значениями самоиндукции и емкости не достигает уровня, который удовлетворил бы рассматриваемые требования, так как емкость очень мала по сравнению с самоиндукцией.

Для того, чтобы достигнуть моей цели и существенно увеличить емкость любой данной катушки, я намотал ее таким образом, чтобы получить большую разность потенциалов между соседними витками или изгибами, и, так как энергия, запасенная в катушке, рассматривая ее как конденсатор, пропорциональна квадрату разности потениалов соседних витков, очевидно, что я могу таким образом получить значительно большее увеличение емкости при том же увеличении разности потенциалов между витками.

Я проиллюстрировал существо способа, который я применил для этого изобретения в прилагающихся схемах.
Фигура 1 является схемой катушки, намотанной обычном образом. Фиг. 2, является схемой способа намотки, который позволяет достигнуть целей моего изобретения.

Пусть А на Фиг.1, обозначает любую данную катушку состаящую из изолированных друг от друга витков. Пусть выводы этой катушки показывают разницу потенциалов в 100 волт, и что она имеет одну тысячу витков, далее, возьмем любые две соприкасающиеся точки на соседних витках и положим, что между ними будет присутствовать разность потенциалов в одну десятую вольта. Если теперь, как показано на Фиг. 2, проводник B будет намотан паралельно с проводником А и изолирован от него, а конец А будет соединен с начальной точкой B и общая длина двух проводников будет такой, что принятое количество витков в одну тысячу сохранится, то разница потенциалов между любыми двумя соприкасающимися точками на A и B будет пятьдесят вольт и, так как емкостной эффект пропорционален квадрату этой разности, энергия, запасенная во всей катушке теперь будет двести пятьдесят тысяч. Следуя этому принципу, я могу намотать любую данную катушку либо полностью, либо частично не только специфичным образом, здесь проиллюстрированным, но большим разнообразим способов, хорошо известных профессионалам, таким образом, что бы получить такую разность потенциалов между соседними витками, которая даст емкость, достаточную для нейтрализации самоиндукции при любом токе, который может быть задействован. Емкость, полученная таким своеобразным способом обладает одним дополнительным достоинством: она распределена равномерно, что во многих случаях является важнейшим условием, а эффективность и экономичность достигается быстрее и легче с увеличением размера катушек, разности потенциалов или частоты токов.

Катушки собранные из отдельных обмоток или проводников, навитых рядом друг с другом и соединенных последовательно, не являются чем-то новым сами по себе и я не буду описывать их более подробно чем здесь это необходимо. Однако, прежде, насколько я знаю, объектами внимания были вещи и результаты существенно отличные от моих, даже, свойства, присущие такой схеме намотки не были рассмотрены или поняты.

Рассматривая мое изобретение, важно понимать, что некоторые факты уже хорошо известны мастерам своего дела, а именно, отношения между емкостью, самоиндукцией, частотой и разницей потениалов тока. Поэтому, какую емкость необходимо получить в каждом конкретном случае и какая специальная схема намотки позволит достичь ее, может быть определено из других, уже хорошо известных соображений.

То, что я заявляю как свое изобретение, это:

1. Катушка для электрических машин, сопредельные витки которой формируют части цепи между которыми существует разность потениалов, достаточная для получения в катушке емкости, способной нейтрализовать самоиндукцию, как описано выше.

2. Катушка, составленная из соприкасающихся изолированных проводников, электрически соединенных последовательно и имеющих такую разность потенциалов, которая достаточна для появления в катушке, как целом, емкости, достаточной для нейтрализации ее самоиндукции, как было изложено.

Никола Тесла

Свидетели:
Роберт Ф. Гейлорд,
Паркер У. Пэйдж


олег-джан | Post: 729988 - Date: 21.06.21(10:40)
. нет, у катушки Тесла всего два вывода...

Забавно...а глаза где у Лиспа?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
texnik | Post: 729994 - Date: 21.06.21(10:46)
Lisp Пост: 729986 От 21.Jun.2021 (10:28)
...посмотри на патент Тесла...вывод А и вывод В...

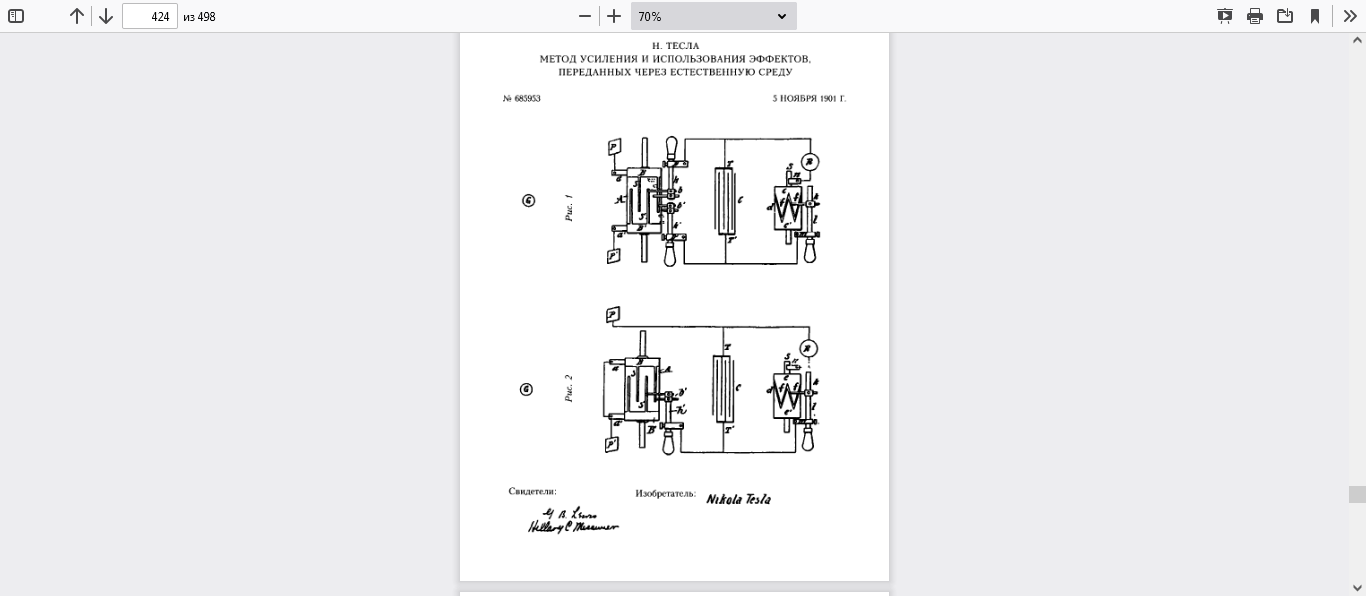

Изучай патент... Катушка с двумя проводами, это 4 вывода. Если ты замкнёшь концы, то последовательного резонанса не получишь

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 21.06.21(10:46) - texnik
Lisp | Post: 729995 - Date: 21.06.21(10:47)
...так ты крутни на верх...там фото патента...посчитай выводы...
...просто намотка бифилярная, параллельная намотка последовательное соединение...конструктив такой...одна катушка-два вывода...
...ты когда берешь в руки обычную катушку к примеру десять слоев...считаешь ее как одну катушку, а не десять катушек...

- Правка 21.06.21(10:51) - Lisp
matros | Post: 729996 - Date: 21.06.21(10:48)
texnik Пост: 729976 От 21.Jun.2021 (09:32)
matros Пост: 729968 От 21.Jun.2021 (07:07)


...но проблему можно обойти. я уже сто пятсот раз об этом говорил, нужно бифилярную катушку раскачивать магнитным полем т.е использовать ее в качестве вторички тогда, "вредное" влияние емкости пропадает и бифиляр ведет себя как обычновенный последовательный контур...
Не надо било ломать голову "сто пятсот раз" достаточно один правильный эксперимент. Бифиляр тоже можно раскачать беспроблемно током, эл. полем и соответственно магнитным полем. На рисунке 3 варианта последовательного резонанса и это всё один хрен - резонанс напряжении....


Дружище, слова писать не кули ворочить, ты попробуй раскачать биф по нижнему рисунку, ты сильно удивишся что твои слова не соответствуют реальности. Нужно больше практики, ручками попробовать.

_________________
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
texnik | Post: 729998 - Date: 21.06.21(10:54)
matros Пост: 729996 От 21.Jun.2021 (10:48)


Дружище, слова писать не кули ворочить, ты попробуй раскачать биф по нижнему рисунку, ты сильно удивишся что твои слова не соответствуют реальности. Нужно больше практики, ручками попробовать.
А кто тебе запретил убрать перемычку между двумя катушками (Никола Тесла?) и не ломать голову об стенку -- раскачать катушку без лишних проблем?

- Правка 21.06.21(10:58) - texnik
texnik | Post: 730000 - Date: 21.06.21(11:03)
Lisp Пост: 729995 От 21.Jun.2021 (10:47)
...так ты крутни на верх...там фото патента...посчитай выводы...
...просто намотка бифилярная, параллельная намотка последовательное соединение...конструктив такой...одна катушка-два вывода...
...ты когда берешь в руки обычную катушку к примеру десять слоев...считаешь ее как одну катушку, а не десять катушек...
И с чем "едят" такую катушку? Как её применить?

matros | Post: 730001 - Date: 21.06.21(11:04)
texnik Пост: 729998 От 21.Jun.2021 (10:54)
matros Пост: 729996 От 21.Jun.2021 (10:48)


Дружище, слова писать не кули ворочить, ты попробуй раскачать биф по нижнему рисунку, ты сильно удивишся что твои слова не соответствуют реальности. Нужно больше практики, ручками попробовать.
А кто тебе запретил убрать перемычку между двумя катушками (Никола Тесла?) и не ломать голову об стенку -- раскачать катушку без лишних проблем?

Да, как со стеной разговариваю Тебе уже два раза написали что так его не раскачать т.к ток в цепи вторичка трансформатора-бифиляр будет очень маленький из-за конструктивных особенностей напряжение на выходе будет больше чем с трансформатора но незначительно, следовательно это не чисто последовательный резонанс, как это обойти я написал выше там ток в цепи максимален и зависимость как у последовательного, резонанса. Хотя кому я это говорю.

_________________
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
Lisp | Post: 730003 - Date: 21.06.21(11:10)
texnik Пост: 730000 От 21.Jun.2021 (11:03)
И с чем "едят" такую катушку? Как её применить?

...да очень просто ...Тесла написал "Бифилярная катушка для электромагнитов"...он не писал "Бифилярная катушка для халявы и прочего волшебства"...

texnik | Post: 730008 - Date: 21.06.21(11:24)
matros Пост: 730001 От 21.Jun.2021 (11:04)
texnik Пост: 729998 От 21.Jun.2021 (10:54)
matros Пост: 729996 От 21.Jun.2021 (10:48)


Дружище, слова писать не кули ворочить, ты попробуй раскачать биф по нижнему рисунку, ты сильно удивишся что твои слова не соответствуют реальности. Нужно больше практики, ручками попробовать.
А кто тебе запретил убрать перемычку между двумя катушками (Никола Тесла?) и не ломать голову об стенку -- раскачать катушку без лишних проблем?

Да, как со стеной разговариваю Тебе уже два раза написали что так его не раскачать т.к ток в цепи вторичка трансформатора-бифиляр будет очень маленький из-за конструктивных особенностей напряжение на выходе будет больше чем с трансформатора но незначительно, следовательно это не чисто последовательный резонанс, как это обойти я написал выше там ток в цепи максимален и зависимость как у последовательного, резонанса. Хотя кому я это говорю.
И я тебе второй раз пишу... Бифилярная катушка, это обычная катушка, только без внешних конденсаторов и ток жрёт от генератора (от источника) при резонансе

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 21.06.21(11:25) - texnik
Lisp | Post: 730009 - Date: 21.06.21(11:31)
...и опять у тебя две катушки вложенные друг в друга...две катушки четыре конца...

zimnyaya | Post: 730010 - Date: 21.06.21(11:33)
Какой резонанс, чего "раскачать"?
Катушка для электромагнитов работает на постоянном токе.
В крайнем случае на переменном, промышленной частоты.
А еще там железный сердечник, который всю добротность гарантированно уничтожит.
Это же электромагнит для притягивания железок, чего тут непонятного?

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
texnik | Post: 730012 - Date: 21.06.21(11:34)
Lisp Пост: 730003 От 21.Jun.2021 (11:10)
texnik Пост: 730000 От 21.Jun.2021 (11:03)
И с чем "едят" такую катушку? Как её применить?

...да очень просто ...Тесла написал "Бифилярная катушка для электромагнитов"...он не писал "Бифилярная катушка для халявы и прочего волшебства"...
А кто тут про халяву говорил? Для халяви нужен ни геометрические данные катушки, а, её свойство при резонансе -сдвиг фазы между током и напряжением... А такое происходит в любом колебательном контуре, даже если добротность будет 1 (единица)

matros | Post: 730013 - Date: 21.06.21(11:34)
texnik Пост: 730008 От 21.Jun.2021 (11:24)
matros Пост: 730001 От 21.Jun.2021 (11:04)
texnik Пост: 729998 От 21.Jun.2021 (10:54)
matros Пост: 729996 От 21.Jun.2021 (10:48)


Дружище, слова писать не кули ворочить, ты попробуй раскачать биф по нижнему рисунку, ты сильно удивишся что твои слова не соответствуют реальности. Нужно больше практики, ручками попробовать.
А кто тебе запретил убрать перемычку между двумя катушками (Никола Тесла?) и не ломать голову об стенку -- раскачать катушку без лишних проблем?

Да, как со стеной разговариваю Тебе уже два раза написали что так его не раскачать т.к ток в цепи вторичка трансформатора-бифиляр будет очень маленький из-за конструктивных особенностей напряжение на выходе будет больше чем с трансформатора но незначительно, следовательно это не чисто последовательный резонанс, как это обойти я написал выше там ток в цепи максимален и зависимость как у последовательного, резонанса. Хотя кому я это говорю.
И я тебе второй раз пишу... Бифилярная катушка, это обычная катушка, только без внешних конденсаторов и ток жрёт от генератора (от источника) при резонансе


Напиши огромный ток он еще больше от этого станет

_________________
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
matros | Post: 730015 - Date: 21.06.21(11:36)
zimnyaya Пост: 730010 От 21.Jun.2021 (11:33)
Какой резонанс, чего "раскачать"?
Катушка для электромагнитов работает на постоянном токе.
В крайнем случае на переменном, промышленной частоты.
А еще там железный сердечник, который всю добротность гарантированно уничтожит.
Это же электромагнит для притягивания железок, чего тут непонятного?


Ну не, в патенте же он объясняет что емкость нейтрализует самоиндукцию такого на постоянке не проделать.

_________________
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
- Правка 21.06.21(11:36) - matros
texnik | Post: 730016 - Date: 21.06.21(11:40)
matros Пост: 730013 От 21.Jun.2021 (11:34)


Напиши огромный ток он еще больше от этого станет

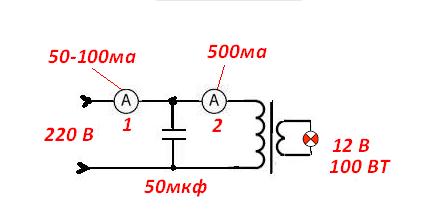

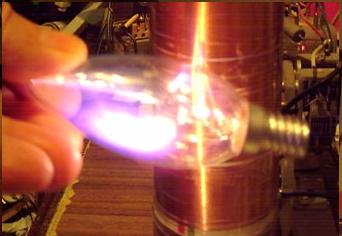

Можно и огромный ток, это же последовательный резонанс... Всё зависит от параметров колебательного контура

- Правка 21.06.21(11:40) - texnik
