Форум - Резонансные генераторы - Электронные генераторы (схемотехника) - Генератор наносекундных импульсов - Стр.4
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 ][>
Post:#720489 Date:22.03.2021 (22:02) ...
хаюшки , прошу старожил вспомнить тут ктото выкладывал схему генератора наносек импльсов мощностью до 96 квт в импульсе. по схеме там парочка транзюков была. подскажите как тема называлась или выложите схему повторно если не трудно ) помоему БЮВ выкладывал. можно другую. там на диоде что то делали высоковольтное ГНСИ. вроде резко закрывали диод.
dedivan | Post: 720823 - Date: 24.03.21(19:49)
Виталя Пост: 720818 От 24.Mar.2021 (19:28)
Правда заместо резистора 1 Ом у меня колечко из провода 300 мм длиной.

По уму то там нужно 50 ом ставить, чтоб ровно как у кабеля было, или кабель брать с волновым сопротивлением 1 ом.
Тогда ровненький импульс будет без отражений.

И базу транзисторов на эмиттер надо через резистор 100-500 ом подключать.

_________________
я плохого не посоветую
Виталя | Post: 720825 - Date: 24.03.21(20:11)
dedivan Пост: 720823 От 24.Mar.2021 (19:49)
По уму то там нужно
ДедВаня я уж не помню точно, базовые резисторы 1 кОм и ставил, и удалял. Нагрузочный тоже ставил на 50 Ом и к ослику лепил какую то "бочку" о которой ты говорил... Лет пять, семь уж прошло. Я тогда ещё схему для проверки транзисторов на лавину сооружал. Щупал разные транзюки.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
С ув. Виталий.
- Правка 24.03.21(20:11) - Виталя
zimnyaya | Post: 720827 - Date: 24.03.21(20:29)
Виталя Пост: 720646 От 23.Mar.2021 (19:07)

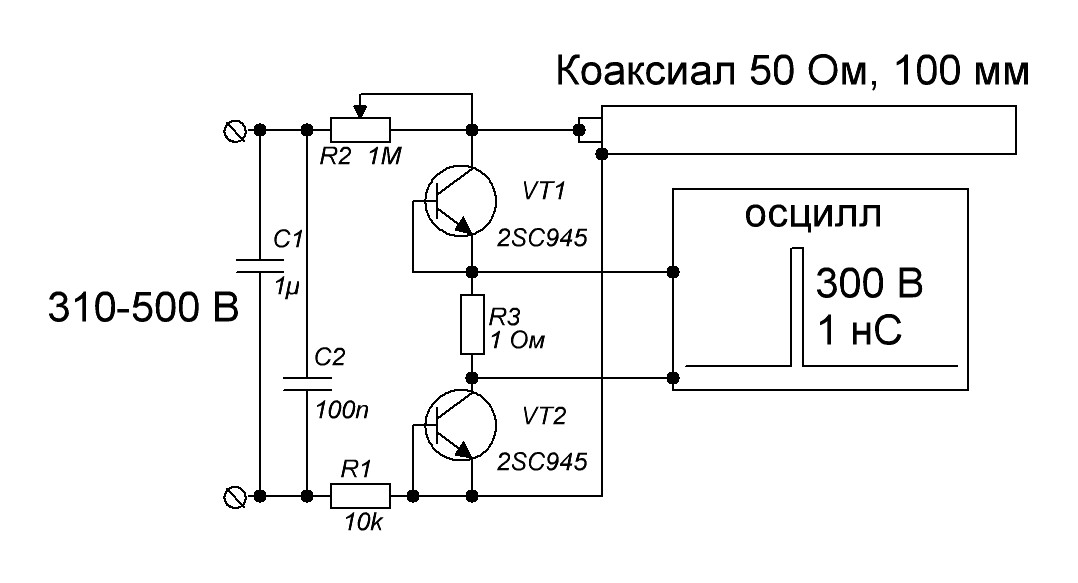

Если подойдёт, дарю. Эксил когда то под руководством ДедаВани. 2SC945 лавинно пробивается при 150 В, там их два. Итого 300 В. 100 мм 50 Ом коаксиала разряжаются в течении 1 нС. Питание от повышающего преобразователя или напрямую от сети (не для слабаков).


Вот интересно, вместо транзисторов мощные тиристоры в этой схеме никто не пробовал?
По идее, должно работать не хуже...
Схему можно модернизировать, поставив для подстройки частоты вместо резисторов бифиллярный дроссель с изменяемой индуктивностью, например из какого-нибудь НЧ трансформатора


_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
- Правка 24.03.21(20:35) - zimnyaya
олег-джан | Post: 720829 - Date: 24.03.21(20:34)
Структура не та...не хотят...
Даже лавинные...каку выдают....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
zimnyaya | Post: 720830 - Date: 24.03.21(20:37)
олег-джан Пост: 720829 От 24.Mar.2021 (20:34)
Структура не та...не хотят...
Даже лавинные...каку выдают....

И в чём эта "кака" выражается?
Тиристоры так же склонны к лавинному пробою при превышении напряжения, даже очень склонны

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
олег-джан | Post: 720831 - Date: 24.03.21(20:40)
Да, это для них почти штатный режим....
Куча дребезга при пробое..красивого не получалось...
Но и не мучал долго..
Может и можно подобрать или еще как исхитриться..

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
zimnyaya | Post: 720832 - Date: 24.03.21(20:43)
олег-джан Пост: 720831 От 24.Mar.2021 (20:40)
Да, это для них почти штатный режим....
Куча дребезга при пробое..красивого не получалось...
Но и не мучал долго..
Может и можно подобрать или еще как исхитриться..

Просто пробой это не то, нужно именно по такой схеме, где накопительная емкость в виде линии. Она, в теории, выдает очень ровный прямоугольник из-за особенностей разряда

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
dedivan | Post: 720833 - Date: 24.03.21(20:53)
попробуй. Попитка нэ питка... (цы)
У меня с обычными тирриками меньше 10 нан фронт не получался.
Есть рядом с Арзамасом16 городок Саранск, там до сих пор делают тиррики для вояк на 2 млн ампер в импульсе, но только для вояк, вот те шустрые.
В Арзамасе их пользовали для накачки лазеров для термояда.


_________________
я плохого не посоветую
олег-джан | Post: 720834 - Date: 24.03.21(20:53)
Так линия один фиг через переход разряжается...
И вся красота ее разряда терялась....
В итоге вообще на 1,5КЕ остановился...мне частота маленькая нужна была...несколько дес Гц.
У них срабатывание в пС...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
dedivan | Post: 720840 - Date: 24.03.21(21:15)
Крутые фронты не на включении получают, а на запирании.

_________________
я плохого не посоветую
zimnyaya | Post: 720843 - Date: 24.03.21(21:25)
dedivan Пост: 720833 От 24.Mar.2021 (20:53)
попробуй. Попитка нэ питка... (цы)
У меня с обычными тирриками меньше 10 нан фронт не получался.
Есть рядом с Арзамасом16 городок Саранск, там до сих пор делают тиррики для вояк на 2 млн ампер в импульсе, но только для вояк, вот те шустрые.
В Арзамасе их пользовали для накачки лазеров для термояда.

Тогда, наверное, можно еще какие то полупроводники с большим кристаллом попробовать. Но информация интересная.
Обычные - это которые ТЧ какие то там, или низкочастотные?

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
олег-джан | Post: 720846 - Date: 24.03.21(21:27)
Дед, это ты про sOs...



_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
- Правка 24.03.21(21:30) - олег-джан
dedivan | Post: 720850 - Date: 24.03.21(21:46)
zimnyaya Пост: 720843 От 24.Mar.2021 (21:25)

Обычные - это которые ТЧ какие то там, или низкочастотные?

Обычные это которые не импульсные.
https://retrotexnika.ru/istoriya-saranskogo-zavoda-elektrovyipryamitel.html

_________________
я плохого не посоветую
- Правка 24.03.21(21:52) - dedivan
Forex | Post: 720856 - Date: 24.03.21(22:51)
Тогда, наверное, можно еще какие то полупроводники с большим кристаллом попробовать. Но информация интересная.
Обычные - это которые ТЧ какие то там, или низкочастотные?

У наших в дело пошлли какие-то ВЛ-ки... Диоды. По виду зелёные ампер на 50 или больше. После того как на них получили наносек. импульсы у меня все мои запасы потаскали...

_________________
Я следую за решением задач!
Forex | Post: 720857 - Date: 24.03.21(22:56)
И вообще.. И на кой чОрт Вам сдались эти наносекундные импульсы? Ну что вы с ними будете делать, если даже получите?

_________________
Я следую за решением задач!
