Форум - Сделай сам. Советы. - Домашнему мастеру - Щуп, который ВВ, тип F-super. - Стр.9
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 ][>
Модератор: sbal
Post:#588306 Date:07.05.2018 (17:01) ...
Короче про щуп.

* просто перенёс посты из другой ветки, для комфорта.
Jeka343 | Post: 590054 - Date: 21.05.18(10:58)
Да мне просто опыт нравится с парафином или пластилином в микроволновке.. Помнится я бутылку пива шефу на этом проиграл. И если бы в парафине была вода, он бы нагревался, как какое-нибудь кокосовое масло.

dedivan | Post: 590059 - Date: 21.05.18(11:13)
Ну одна десятая процента воды в парафине не нагреют его. А вот пробой запросто устроят. И окисление парафина ведет тоже к пробою. А уж в комплекте с парами воды- вообще даже самовозгорается.


_________________
я плохого не посоветую
олег-джан | Post: 590096 - Date: 21.05.18(17:39)
Девочки-не ссорьтесь....
китайские сопли-наше всё....

п.с. там еще при процессе производства всё выпаривается нахер...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
dedivan | Post: 590105 - Date: 21.05.18(18:04)
олег-джан Пост: 590096 От 21.May.2018 (17:39)

п.с. там еще при процессе производства всё выпаривается нахер...

Из парафина тоже выпаривается- а толку?
Многое зависит от того что происходит после выпаривания.
Или после полимеризации.

_________________
я плохого не посоветую
laborant | Post: 590126 - Date: 21.05.18(20:47)
На флибек.орг.ру один чувак писал в этой теме на 4 страницеhttp://flyback.org.ru/viewtopic.php?t=3920&start=0
"В данной теме я описывал свой самодельный множик(десятикратный), который питался от НСТ, и давал разряды до 11 см. Но через месяца 3 работы этот множик умер (на холостом ходу). Значит расковырял я его труп(был залит парафином) и достал живые капы и диоды. Напомню, что капы - К15-4 30 кВ/470 пФ, а диоды - 2Ц106Г. Решил на скорую руку спаять множик заново, с добавлением недостающих деталек и без заливки парафином, то есть просто на воздухе. Спаял все 10 ступеней, запитал от того же самого НСТ(10 кВ/20 кГц) и .... множик собранный на воздухе дал разряды 13 см! А при заливке парафином - максимум 11 см. ужас Парафин наоборот должен был препятствовать потерям на корону, а оказалось, что нет! Чесно сказать пока не разобрался в чём дело...
Потом решил допаять ещё две ступени и получился двенадцатикратный множик, выдающий стабильные разрядики 15 см и одиночные 16 см. Даже не знаю, заливать ли конструкцию парафином? А вдруг на воздухе разряды больше.. "

- Правка 21.05.18(21:18) - laborant
Jeka343 | Post: 590130 - Date: 21.05.18(21:07)
олег-джан Пост: 590096 От 21.May.2018 (17:39)
Девочки-не ссорьтесь....
китайские сопли-наше всё....

п.с. там еще при процессе производства всё выпаривается нахер...

Олеж, я прикалываюсь.. И книжку, в которую тыкал Деда носом не читал.. Тупа набрал в гугле "парафин, вода, чото еще"..

Просто хочется иногда и пофлудить.. (не в своих же темах)
Просто веселое настроение с утра было ))) что-то типа выходного.. но башить все равно пришлось во второй половине..

- Правка 21.05.18(21:11) - Jeka343
Сбал | Post: 590131 - Date: 21.05.18(21:17)
Счас оформлю башню клетку.., ладно, веселись, сёдня добрый.

_________________
в пути...
Jeka343 | Post: 590208 - Date: 22.05.18(16:00)
Сбал Пост: 590131 От 21.May.2018 (21:17)
Счас оформлю башню клетку.., ладно, веселись, сёдня добрый.

Да ладно тебе горячиться.. Если б я не сказал, что это флуд, ты бы сам об этом никогда и не догадался )))

- Правка 22.05.18(16:04) - Jeka343
sbal | Post: 590209 - Date: 22.05.18(16:10)
Жека.., будет тебе.

Все давно знают,
Что носом читаешь.


* типо музыкального антракта.

_________________
в пути...
dedivan | Post: 590294 - Date: 22.05.18(23:02)
laborant Пост: 590126 От 21.May.2018 (20:47)
А при заливке парафином - максимум 11 см. ужас

Кому ужас, а кому хорошая идея. Парафин не идеальный изолятор и довольно неслабо проводит из за естественного содержания кислот. Надо попробовать применить его в качестве резистора в ВВ щупе.



_________________
я плохого не посоветую
Forex | Post: 590363 - Date: 23.05.18(21:22)
Абсолютно бессмысленная парафинизация. Жидкий диэлектрик по любому луше твёрдого. И затекаемостью и невозможностью ударной ионизаци и отсутствием DBD и многим другим.
И проще. Сунул резистор в шприц по центру, оставил соску, через которую залил маслом и закрутил гайку с крышкой. Всё... И ничего никогда не пробьёт. Если масло конечно нормальное.

(попробуйте суньте электроды в масло на несколько см. и попробйте пробить. Замучаетесь пробивать)

- Правка 23.05.18(21:31) - Forex
inkan | Post: 590368 - Date: 23.05.18(22:46)
Напишу, чтобы не забыть. Высокоомные резисторы в 20 - 30 г. радиолюбители делали из этилового спирта, заливая его в герметичную трубку с электродами. Хотя, наверно, этот способ не подойдёт для ста киловольт.

Интересно, а можно ли объединить резистор и конденсатор делителя в одном элементе, применив соответствующий диэлектрик?

Forex | Post: 590444 - Date: 25.05.18(18:32)

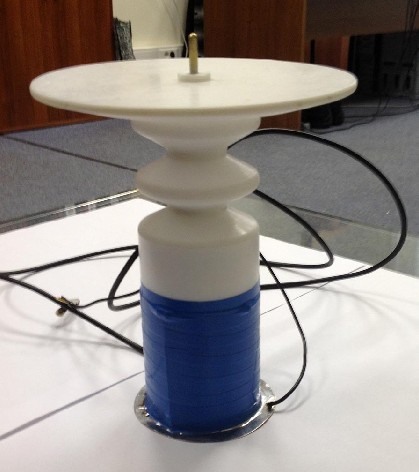

Диск сверху сьёмный. Для работы в сильно ионизированном воздухе, для увеличения длинны поверхности.

Размер : 40.11 KB
- Правка 25.05.18(18:36) - Forex
Сбал | Post: 590453 - Date: 25.05.18(22:54)
0,7 или 0,5..? Скорее 0,33.

_________________
в пути...
sbal | Post: 607518 - Date: 20.12.18(18:26)
mebius Пост: 588115 От 06.May.2018 (16:13)
Сам испытываю трудности с ВВ щупами.
Потому когда-то сделал самодельные и они меня очень выручают.
Они рассчитаны на постоянное входное напряжение (не емкостные).

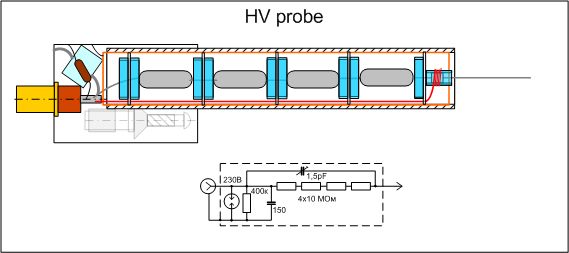

За неимением лучшего собрал их из 4х последовательно включенных ваттных резисторов по 10 МОм, чтобы распределить входное напряжение по всей цепочке.
Взял пластиковую трубку от электропроводки 16мм, вставил в нее оболочку из тонкой латунной фольги (была под руками, можно от пивной банки).
Стыки между резюками пропустил через заранее подготовленные пластиковые кружочки - из пластиковых календарей
Чтобы увеличить пробивное напряжение на экранирующую внешнюю фольгу, на эти кружочки наклеил термоклеем колечки от вакуумного шланга Ф10 мм (на картинке синенькие).
Вдоль стенки проложил проводочек от витой пары - для компенсации входной емкости щупа осцила.
Вся эта конструкция в трубке вставляется в небольшую коробочку, спаянную из фольгированного текстолита, в которой помещаются выходной разъем, нижний резючок делителя и защитный газовый разрядник. А так же при необходимости - подстроечный конденсатор для выравнивания частотной характеристики щупа. Этот подстроечник должен выдерживать входное напряжение осцила (есть такие миниатюрные что и 200В не держат).
В зависимости от схемы щупа осцила и коэффициента делителя может потребоваться как нижний параллельный подстроечник, так и продольный подстроечник.
У меня используется продольный - путем навивки кончика жесткого проводничка от локалки на входной вывод щупа, который предварительно изолирован кусочком толстой фторопластовой трубки.
Вот собственно и вся конструкция.

Самый ответственный процесс - выравнивание частотной характеристики щупа.
Потому как обычно доступные источники калибровочного сигнала низковольтные.
Я брал обычный ключ на МОСФЕТе с индуктивной нагрузкой и питал его короткими импульсами так, чтобы на выходи был выброс порядка сотен вольт и вешал на него два луча осцила: один с ВВ делителем и другой без оного.
Подбирая компенсирующие емкости в делителе добивался полного совмещения картинок.
!!! ВАЖНО. Высокоомные резисторы делителя должны быть рассчитаны на ту мощность и напряжение, которые Вы собираетесь к ним прикладывать. При перегрузке по входу они могут подгореть либо по теплу, либо за счет нагара от пробивного разряда и щуп станет давать вранье.


Размер : 27.29 KB
_________________
в пути...
