Форум - Сделай сам. Советы. - Домашнему мастеру - Инвертор 12 - 220 своими силами - Стр.10
<][ 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 ][>
Post:#478519 Date:20.09.2015 (15:33) ...
Прошу совета , желательно поделится опытом по строительству преобразователей 12-220 . Так же об особенностях эксплуатации , например о соотношении продолжительной и пиковой мощности ) интересуют конструкции мощностью от 500 ватт и более как самодельные так и пром образца , лучшие тех решения и тп.
Вопрос на засыпку номер один - бытует мнение что инвертор с модифицированной синусоидой убивает бытовую электронику перегружая входные цепи блока питания бросками тока ) Так ли это ? может у кого то есть опыт длительной эксплуатации таких устройств ? Сам буду строить инвертор впервые , уже начал и процессе постройки выяснилось что силовые ключи ирфп 064н не могут работать на тороидальный транс - дико греются и выходят из строя под нагрузкой всего лишь 75 ватт несмотря на то что каждый ключ рассчитан на 300 , по схеме их стоит 2.
Ключи и схема исправны тк ранее они успешно работали без видимого нагрева на другой транс с той же нагрузкой транс был от комп ИБП на 300 ватт. Трансик от компа был припаян короткими выводами прямо к выводам ключей , в слуае же с кольцом мне пришлось увеличить длинну проводов подключения первички к ключам до 15см , но они шли сетевой лапшой и индуктивность не должна была сильно возрасти.
Частоты ПНа не могу замерить но что то в районе 30-50 кгц , длинну проводов увеличил тк тороид очень массивный наружний диаметр 15см вес грамм 300 здоровый такой тор...... пробовал увеличивать частоту не помогало , схема с тором под нагрузкой в 75 ватт примерно начинала дико жрать от акб - более 20 ампер а должна была по хорошему обойтись 6-7.
Один ключ так и выгорел , толи от иголок толи от перегрева , другой ключ спалил
когда попытался поменять фазировку первички - думал ошибся с ней , вывод - не ошибся тк после смены фазировки ключ сдох будучи ещё холодным за 1 сек ушёл в мир иной
Теперь планирую вернуть на место транс от компа , но всё же любопытно что не так с тороидом - мотал всё как указал один мега сборщик в сети - первичка 5 вторичка 120 , правда я положил первичку сверху а у него была намотана на голый тор . Возможно это вызвало плохое потоко сцепление и транс тупо работал дросселем и грел ключи реактивкой.... или дело в том что вторичка покрывает весь тор в один слой а первичка лишь 1 3ю ?
Совсем я с этим тором запутался ) Хотел бы его оставить тк мотать удобно и можно хоть 3 квт с него снять благо окно позволяет ......
Тут мне без совета бывалых никак
stasis2 | Post: 479173 - Date: 28.09.15(16:12)
Есть мысля, при помощи хитрой схемы, низковольтный синус поднять амплитуду до 22 Вольт. Пока только предварительные накидки.
не совсем понятно для чего ? ну уменьшишь коофициент трансформации немного , больше отъест от акка )
Цель то какая ?

Pavel1 | Post: 479192 - Date: 28.09.15(18:24)
stasis2 Пост: 479173 От 28.Sep.2015 (17:12)
Есть мысля, при помощи хитрой схемы, низковольтный синус поднять амплитуду до 22 Вольт. Пока только предварительные накидки.
не совсем понятно для чего ? ну уменьшишь коофициент трансформации немного , больше отъест от акка )
Цель то какая ?


Да, ты прав,да схема усложняется.

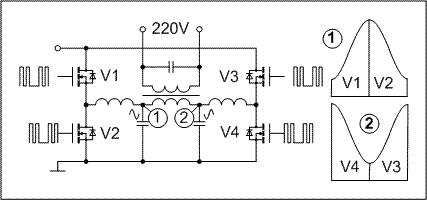

Накидал схему выходного каскада амплитудой 11 вольт.

Размер : 6.86 KB
- Правка 28.09.15(18:27) - Pavel1
stasis2 | Post: 479194 - Date: 28.09.15(18:42)
конденсаторы там по низам помоему лишние , Эталон просто дроссель ставит в послед с первичкой в тюбике глянь - инвертор на 5 кват.
Дроссель обязательно разрезной.
ПС -настала у нас жопа , начались отключения второй день уже по часу - есть стимул скорее допинать инвертор
Зашунтируй лучше феты диодами шотки ампер на 40 естно встречо питанию , иначе реактивка пойдёт через внутренние диоды фетов обратно в источник - лишний нагрев

- Правка 28.09.15(18:47) - stasis2
rezoner | Post: 479197 - Date: 28.09.15(19:36)
stasis2 Пост: 479166 Размер коробочки парит только тупорылых потребителей и маркетологов.

Размер коробочки - это себестоимость!

stasis2 | Post: 479199 - Date: 28.09.15(20:11)
конечно сибистоимость , это я как то упустил
Последнее время цель одна - по дешмани хрень какую нить вылепить и заявить на ней 1киловатт или 14мегапикселей ))

stasis2 | Post: 479205 - Date: 28.09.15(21:18)
Вот так планирую защитить акб от глубокого разряда , может кому пригодится

Размер : 3.70 KB
Издалека | Post: 479222 - Date: 28.09.15(23:19)
Pavel1 Пост: 479192 От 28.Sep.2015 (19:24)
Накидал схему выходного каскада амплитудой 11 вольт.

Сразу проблемы:
1. Большой вес и габариты транса на 50Гц.
2. Схема будет работать с импульсными перегрузками. У нас в быту куча потребителей у которых PFC нет и они потребляют ток только в момент макс напряжения. Это примерно 10 раз к среднему. Т.е. на запитку элементарного телевизора 150Вт нужен транс, который выдержит 1,5кВт без насыщения. То же самое и с полевиками. А средняя мощность - да, 150Вт.
Если запитываешь нагревалку или мотор - там всё нормально, хотя см. П.1

Это всё обсосано в схемотехнике уже лет 20-30 назад.
Намного более простое, лешёвое и надёжное решение - делаем тупой нерегулируемый преобразователь 12/300В на 20-100 кГц. Там небольшой и дешёвый транс и всё просто. После него ставим твою схемку, только работающую от 300В на частоте 10-20кГц для простоты. Пики она отработает от заряженной ёмкости 300В без проблем и выходного транса прямо в нагрузку, а первый преобразователь работает без пиков на средней мощности.
По крайней мере такую топологию делают во всём мире.

dedivan | Post: 479225 - Date: 28.09.15(23:24)
Да там еще гистерезиса нет. В колебания эта схема уйдет.
Отключает нагрузку- напряжение на акке сразу возрастает-
нагрузка опять подключается... и тд.
Он же сказал- у него нет ослика-он еще много чего не видел.


_________________
я плохого не посоветую
stasis2 | Post: 479235 - Date: 29.09.15(00:17)
дед , ты глухой или тупой ?
я же чётко написал что есть гистерезис тормоз ты млять престарелый ... даже для совсем деревянных указал чем он регулируется - R4 , сказал что проверено всё ..
Опять тупишь ?
Т.е. на запитку элементарного телевизора 150Вт нужен транс, который выдержит 1,5кВт без насыщения.
незнаю чего где обсосано , у товарища эталона всё работает там нагрузки далеко за 150 ватт.... очнись ёптыть пуп земли...... по твоему на 500 ватт нагрузки нужен 5кватный транс нч ?
ПС диван , иди лесом лучше со своими тупыми постами только сам себя позоришь ...
Он же сказал- у него нет ослика-он еще много чего не видел.
это означает что у меня его никогда и не было ? какой же ты дед всё таки БАРАН

- Правка 29.09.15(00:21) - stasis2
vihr | Post: 479240 - Date: 29.09.15(00:36)
Любопытная схема преобразователя - набери: автомобильный 100 ваттный преобразователь Яна Хорки

proggi | Post: 479242 - Date: 29.09.15(00:49)
vihr Пост: 479240 От 29.Sep.2015 (01:36)
Любопытная схема преобразователя - набери: автомобильный 100 ваттный преобразователь Яна Хорки

Данная тема не рассматривает настолько примитивные методы повышения!

_________________
Пожертвования на разработку 4276 8381 9286 6467
Издалека | Post: 479244 - Date: 29.09.15(01:32)
Ещё древние Греки заметили - когда у недалёкого человека кончаются аргументы и разум, то он начинает употреблять ненормативную лексику . . .

- Правка 29.09.15(01:34) - Издалека
stasis2 | Post: 479246 - Date: 29.09.15(01:41)
Любопытная схема преобразователя

чем именно ? надо проще так есть намного проще )

Pavel1 | Post: 479265 - Date: 29.09.15(11:42)
stasis2 Пост: 479194 От 28.Sep.2015 (19:42)
конденсаторы там по низам помоему лишние , Эталон просто дроссель ставит в послед с первичкой в тюбике глянь - инвертор на 5 кват.


Как раз и при чем, с них будет сниматься сигнал и сравниваться с образцовой синусоидой. Сигнал ошибки будет управлять ШИМом.
Второе это отсечка ВЧ составляющей в НЧ трансформаторе.
Насчет диодов Шотки помоему излишне, внутренние диоды неплохо справляются.
Транзисторы подойдут IRFS4010 100V 190A или любые IRF3205.

Ссылку на Эталон кинь Плиз.

Pavel1 | Post: 479267 - Date: 29.09.15(12:03)
Издалека Пост: 479222 От 29.Sep.2015 (00:19)


Это всё обсосано в схемотехнике уже лет 20-30 назад.
Намного более простое, лешёвое и надёжное решение - делаем тупой нерегулируемый преобразователь 12/300В на 20-100 кГц. Там небольшой и дешёвый транс и всё просто. После него ставим твою схемку, только работающую от 300В на частоте 10-20кГц для простоты. Пики она отработает от заряженной ёмкости 300В без проблем и выходного транса прямо в нагрузку, а первый преобразователь работает без пиков на средней мощности.
По крайней мере такую топологию делают во всём мире.


При двойном преобразовании общее КПД падает, усложняется схема.
Чем выше рабочее напряжение у МОСФЕТА тем большее сопротивление канала.
Габариты транса меня не смущают, так как он будет стоять стационарно,
преобразователь в синус отдельный блок. Транс можно подбирать в зависимости от нужной нагрузки.
Для меня то нужно не разморозить систему отопления(Газовый котел) ну и аварийное освещение, телек. За час два холодильник не остынет.
Только полный идиот будет подключать утюг к бесперебойнику.

- Правка 29.09.15(12:05) - Pavel1
