Форум - Сделай сам. Советы. - Домашнему мастеру - Ёмкость для трёхфазника на 42 вольта - Стр.1
[ 1 | 2 | 3 ][>
Модератор: Jeka343
Jeka343 | Post: 256799 - Date: 15.07.10(18:56)
После долгих переговоров с продавцом бетонных вибраторов сторговался на вибратор ZX (двигатель ZN-70) всего на 3000 р комплект. Он (очень крупная фирма) всего за 730 р "отдал" мне движок на 1.4 кВт. Но когда я дома распечатал коробку - оказалось он трёхфазник на 42 в. Обмотки включены в треугольник. Короче сам знаю - лошара я... молчите по этому поводу..

В принципе 3 фазы у меня есть, но к сожалению не 42 в. Питать я его планировал от сварочного трансформатора. Я знаю, что в ущерб выходной мощности можно подключать трёхфазник к однофазке через кондёр. У меня есть кондёры разные, есть инструкция по подключению 220 ВОЛЬТОВЫХ трёхфазников к одной фазе ТУТ. Но сердцем чувствую, что все эти расчеты применимы к движкам только 220 в.

Подскажите ёмкость кодёра для движка 1,4 кВт, 42в, 24А, 2840 об/мин, сопротивление треугольника со всех сторон одинаковое и равно 0,12 Ома, индуктивность треугольника 0,55 мГн.

_________________
Теорию знаю только теоретически.
- Правка 15.07.10(19:09) - Jeka343
олег-джан | Post: 256802 - Date: 15.07.10(19:14)
Да,блин.....
У тебя есть мощный тиристор какой-нить и опыт паяния тиристорного
регулятора для лампочки?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Jeka343 | Post: 256806 - Date: 15.07.10(19:24)
олег-джан стыдно признаться, что я спец в области песперебойников для систем безопастности, но на тиристорах такие вопросы не решаются - движку нужна красивая синусоида... трёхфазная... с разницей углов на 120*.

_________________
Теорию знаю только теоретически.
- Правка 15.07.10(19:26) - Jeka343
олег-джан | Post: 256810 - Date: 15.07.10(19:34)
Мозги не парь...значит схемку спаяешь....
Сижу ищу в сети-не могу пока найти-в журнале каком-то была...
Смысл такой-берешь свои 42в от сварочника....
Далее-тебе надо сместить хоть одну фазу....
На кондерах с таким напряжением врятли ты наберешь емкость...
Есть три основных способа сдвигать фазу в электротехнике...
Конденсатор,сопротивление и индуктивность(дополнительная)..
так вот,в качестве этой доп. индуктивности можно использовать
одну из обмоток двигателя....
Нужен коммутатор,который ее будет периодически втыкать в схему...
Это-тиристор параллельно одной обмотке и простой фазовый регулятор...
Как найду схему-кину ссылку...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Jeka343 | Post: 256812 - Date: 15.07.10(19:43)
Олег-дорогой, вибратор нужен уже послезавтра - если найдешь - скинь - я спаяю - не сомневайся, но может всё-же кто знает расчет кондёра? у меня их много... есть супермощные - например 1000 и 4000 ников 60 вольтных у меня полно...

_________________
Теорию знаю только теоретически.
- Правка 15.07.10(19:44) - Jeka343
олег-джан | Post: 256814 - Date: 15.07.10(19:45)
расчет кондера простой-для треугольника
4800*I:U

кондеры-то надо неполярные....а у тебя емкость только рабочего
выходит больше 2000мкф....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
- Правка 15.07.10(19:46) - олег-джан
Jeka343 | Post: 256815 - Date: 15.07.10(19:52)
Тиристоры конечно есть... даже с оптикой на 350А (симисторы) есть ))

_________________
Теорию знаю только теоретически.
- Правка 15.07.10(19:53) - Jeka343
Eduard | Post: 256816 - Date: 15.07.10(19:52)
Вот это, похоже... немного доработать рашпилем...

Размер : 73.20 KB
_________________
И мню аз яко то имать быть, что сам себе всяк может учить.
олег-джан | Post: 256818 - Date: 15.07.10(19:56)
Эдуард-да,оно.....ставить семистор и вперед....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Jeka343 | Post: 256819 - Date: 15.07.10(19:57)
олег-джан Пост: 256814 От 15.Jul.2010 (19:45)
расчет кондера простой-для треугольника
4800*I:U

кондеры-то надо неполярные....а у тебя емкость только рабочего
выходит больше 2000мкф....

Олег дорогой, расчет (формула откуда?)
... я просто боюсь из журнала радио практиковать...

А кондёры есть, да ЭЛЕТКРОЛИТЫ, но я их вместе с диодами упакую как нить.. получится "нармальна начальника"...

_________________
Теорию знаю только теоретически.
- Правка 15.07.10(20:00) - Jeka343
олег-джан | Post: 256821 - Date: 15.07.10(20:03)
Жека,формула из электротехники,в инете в каждой ссылке по этой теме есть..
А электролиты годятся только как пусковые...хотя....некоторые
сорта в сварочниках работают весьма долго....
Смотри сам теперь,у тебя все карты на руках есть...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
- Правка 15.07.10(20:19) - олег-джан
Eduard | Post: 256824 - Date: 15.07.10(20:14)

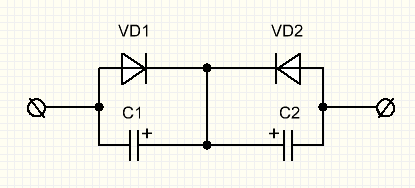

Ну вот так как-нибудь. И, тупо, если напруга в 5 раз ниже, значит, емкость должна быть в 5 раз выше.

Размер : 4.34 KB
_________________
И мню аз яко то имать быть, что сам себе всяк может учить.
Jeka343 | Post: 256825 - Date: 15.07.10(20:18)
Да Олег спасибо, если схемка выплывит - скинь в личку... пока на кондёрах сделаю.. с диодами. Спасибо за формулу.


_________________
Теорию знаю только теоретически.
- Правка 16.07.10(09:41) - Jeka343
олег-джан | Post: 256826 - Date: 15.07.10(20:23)
Да Олег спасибо, если схемка выплывит - скинь в личку


Так Эдуард тебе выше выложил схемку-это она и есть...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Jeka343 | Post: 256828 - Date: 15.07.10(20:25)
олег-джан я имел ввиду схемку на тиристорах, где инуктивность обмотки двигателя используется для сдига фазы.

_________________
Теорию знаю только теоретически.
[ 1 | 2 | 3 ][>
