Форум - Сделай сам. Советы. - Домашнему мастеру - Как сформировать одиночный импульс на 561 серии? - Стр.1
Модератор: polial
polial | Post: 256069 - Date: 11.07.10(15:51)
Помогите со схемотехникой одиночного импульса. Желательно на базе логики 561 серии микросхем.

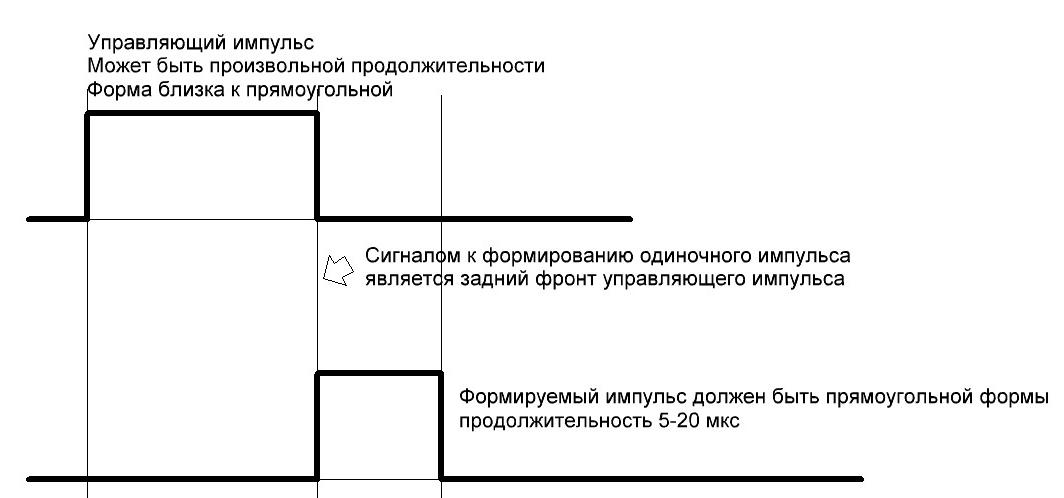

Требуется сформировать 1(один) импульс 5-20 мкс сразу после прохода управляющего импульса, по его заднему фронту.
в дальнейшем данный импульс будет поступать на к561ие8 , достаточно 5-20 мкс?
Ну туплю я что-то

Размер : 42.94 KB
_________________
Нельзя победить закон сохранения энергии, но поторговаться можно
jonifer | Post: 256072 - Date: 11.07.10(16:04)
http://www.rlocman.ru/comp/koz/cd/cdh07.htm
561АГ1 - или её внутренности на корпусах изобразить.

- Правка 11.07.10(16:08) - jonifer
polial | Post: 256079 - Date: 11.07.10(16:54)
jonifer Пост: 256072 От 11.Jul.2010 (16:04)
ссылка /> 561АГ1 - или её внутренности на корпусах изобразить.


Мне надо ИМЕННО по заднему фронту... у меня просто жменя ТМ2 ЛЕ ЛА хотелось бы на них.

_________________
Нельзя победить закон сохранения энергии, но поторговаться можно
- Правка 11.07.10(16:58) - polial
JohnZ | Post: 256080 - Date: 11.07.10(17:01)
А инвертором сделать из заднего фронта передний влом ?
Ты толком объясни, что тебе нужно. Покажи схему, если возможно, тебе и подскажут как нужно его сформировать.
К стати, тут есть отдельная тема для таких _одиночных_ вопросов, что-бы не захламлять форум безтолковыми ветками-однодневками.

Удачи !

DigitalM | Post: 256081 - Date: 11.07.10(17:04)

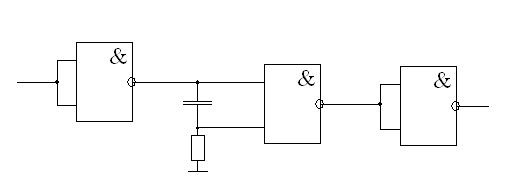

Вот. Проверь в ВоркБенче.

Размер : 6.72 KB
MPR | Post: 256082 - Date: 11.07.10(17:05)
даю подсказку, после инвертора задний фронт импульса превратится в передний.


polial | Post: 256083 - Date: 11.07.10(17:08)
JohnZ Пост: 256080 От 11.Jul.2010 (17:01)
А инвертором сделать из заднего фронта передний влом ?
Ты толком объясни, что тебе нужно. Покажи схему, если возможно, тебе и подскажут как нужно его сформировать.
К стати, тут есть отдельная тема для таких _одиночных_ вопросов, что-бы не захламлять форум безтолковыми ветками-однодневками.
Удачи !

Насколько понимаю - ветка СДЕЛАЙ САМ СОВЕТЫ - именно для этого, в ней я и написал....
Инвертор так и оставит положительный сигнал, придется еще что-то долепливать чтоб его забрать?

2 DigitalM спасибо

_________________
Нельзя победить закон сохранения энергии, но поторговаться можно
- Правка 11.07.10(17:09) - polial
psih | Post: 256123 - Date: 11.07.10(19:51)

Насколько понимаю - ветка СДЕЛАЙ САМ СОВЕТЫ - именно для этого, в ней я и написал....
Инвертор так и оставит положительный сигнал, придется еще что-то долепливать чтоб его забрать?



Очень хорошо вашу задачу выполняет устройство: Dual Monostable Multivibrator CD4098B
В аттаче даташит с примером использования.
Может формировать импульсы заданной длительности по заднему фронту или переднему - как захотите


Размер : 278.36 KB
polial | Post: 256127 - Date: 11.07.10(20:04)
psih Пост: 256123 От 11.Jul.2010 (19:51)
Очень хорошо вашу задачу выполняет устройство: Dual Monostable Multivibrator CD4098B
В аттаче даташит с примером использования.
Может формировать импульсы заданной длительности по заднему фронту или переднему - как захотите

Спасибо - буду помнить. Если испытания пройдут ОК. - тогда и буду что-то совершенствовать. Вообще же это управление для MEG , отличительная особенность отсутствие задающего генератора как такового. Подается первый импульс запуска, а далее логикой отслеживаю состояние и взависимости от этого производится либо съем энергии, либо подача на управляющие обмотки. Пока играюсь со схемами в мультисиме-11. Сам транс собрал на 4-х неодимовых N42 и на железе Э-340. Ну и есть пара своих хитростей на которые рассчитываю.... вот и одна из них - отсутствие задающего.
Схему пробую на RS триггере 561ТМ2 и 3-х элементах 2и-не. Собственно - то же что предложил DigitalM, только еще дополнил я триггером.

_________________
Нельзя победить закон сохранения энергии, но поторговаться можно
- Правка 11.07.10(20:08) - polial
psih | Post: 256131 - Date: 11.07.10(20:44)
Э-340.


У Бердена не это железо, а аморфный нанокристаллический сплав.

для управления в этой системе 561-ая серий не очень хороша - фронты у нее плохие сего девайса... по идее нужно использовать логику 74HC, 74AC... для более жесткого фронта

polial | Post: 256137 - Date: 11.07.10(21:12)
psih Пост: 256131 От 11.Jul.2010 (20:44)
Э-340.

У Бердена не это железо, а аморфный нанокристаллический сплав.
для управления в этой системе 561-ая серий не очень хороша - фронты у нее плохие сего девайса... по идее нужно использовать логику 74HC, 74AC... для более жесткого фронта

Исхожу из того что имеется на работе и так магниты практически надурняк достались. Основная задумка перепроверить некоторые ноу-хау, которые должны сработать и на этом железе. Ну а нет - так нет, будем что-то другое ваять, такая судьба....

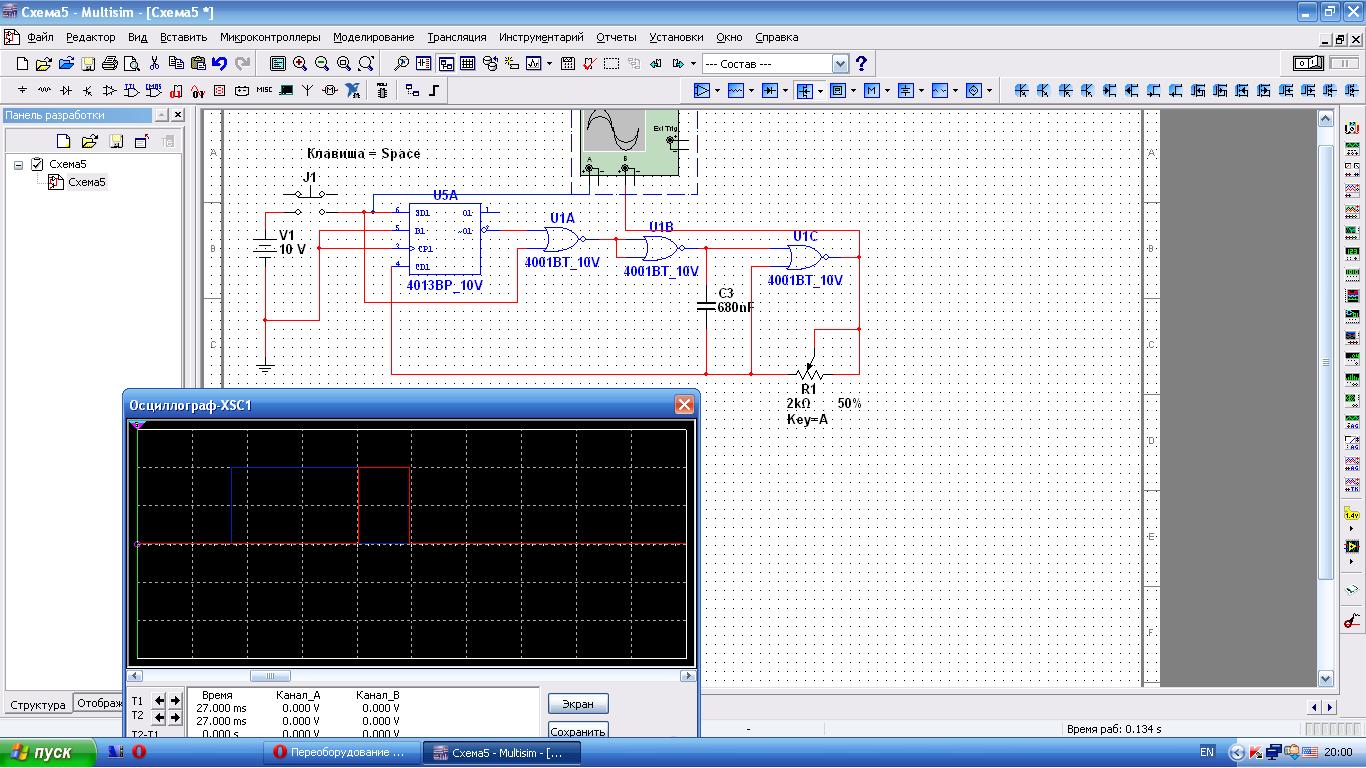

Задачу описанную в заголовке теме думаю решать так как на рисунке. Если что-то можно упростить - советуйте. Спасибо всем за участие.

Размер : 247.83 KB
