Post:#234732 Date:07.03.2010 (19:10) ...
Начальные условия:
Пост где про это говорится
Сам документ
Пост где Дедиван подтверждает что схема правильная
Смысл - направлением импульсов обратного хода в аккумулятор переполяризовать электроды и восстановить батарею (не заряд)
Для опыта собрана схема, указанная в документе. Вместо убитого аккумулятора взята убитая крона (GP) исходное напряжение на холостом ходу 7,2В. Нагрузка - сопротивление 1 кОм. Времянка почти соответсвует описанной.
Ну в результате батарею добил до 6.8 вольт на холостом.
Dedivan, подсказывайте, в чем по-вашему ошибка?
Если заработает, объяснит ОЧЕНЬ многое.
Картинки и осцилограммы в следующем посту.
(Не хочу первый пост делать длинным, он на всех страницах повторяется.)
dedivan | Post: 235136 - Date: 09.03.10(21:14)
Да не будет его видно.
Просто с разряженного аккумулятора можно снять еще энергию.
При напряжении разряженного- 10- 10,5 вольт.

А с помехой разберись- это она у тебя пока разряжает аккумулятор.
Полевик то похоже открывается во время помехи.

_________________
я плохого не посоветую
SergeyA | Post: 235146 - Date: 09.03.10(21:33)
Погодь, то есть надо разрядить аккум до 10 Вольт и пытаться его грузить? Это примерно то напряжение где в акуме начинаются необратимые хим. процессы. Работа идет в этом диапазоне? Шум на стоке и на затворе асинхронны, поправлю, но не думаю что оно мешает. Аккум разряжает сопро 1 кОм, которое стоит в нагрузке, а также заряд индуктивности.

dedivan | Post: 235152 - Date: 09.03.10(21:45)
А дальше считай- мы тут где то прикидывали примерно 40ма/час за сутки можно снять.
Это 2 ма нагрузки. 20мвт. Из них надо вычесть потери в схеме - на ключе, обмотках,
они небольшие должны быть. Остальное полезная мощность будет.
Примерно год до полного растворения.

_________________
я плохого не посоветую
SergeyA | Post: 235725 - Date: 13.03.10(14:33)
ДедИван,
интересная тема получается, потихоньку рождается "правильная" схемка и некоторые мысли. Сейчас для меня очень важно, подскажи пожалуйста, какой точно тип аккумулятора использовал? Понимаю по фотке, что не меньшн 50 Ач. С гелевыми 7Ач (CSB GP1272), 5Ач (Portalac PX12050) есть одна проблема. Очень не хочу переходить на аккумуляторы с жидким электролитом, с ними проблем.... Доковыряю - расскажу если интересно.

- Правка 13.03.10(14:35) - SergeyA
dedivan | Post: 235737 - Date: 13.03.10(17:40)
SergeyA Пост: 235725 От 13.Mar.2010 (14:33)
С гелевыми 7Ач (CSB GP1272), 5Ач (Portalac PX12050) есть одна проблема.


Я так понимаю, из опыта Алекса Сороки , что гелевые в основном высыхают.
Но он описал подробно процесс восстановления.
Так что пробуй конечно. Рассказывай.

_________________
я плохого не посоветую
andy8mm | Post: 235738 - Date: 13.03.10(18:16)
SergeyA Пост: 235725 От 13.Mar.2010 (14:33)
ДедИван,... какой точно тип аккумулятора использовал? Понимаю по фотке, что не меньшн 50 Ач. .... Доковыряю - расскажу если интересно.
dedivan Пост: 159704 От 01.Feb.2009 (13:14)
Вот макеточка с "Бединиевским ВД" работает на убитом Боше.
Хозяин думал что мол раз БОШ, так и смотреть за ним не надо.
Ан нет, выкипел, две баночки коротнули. Добавил дистилированной водички-
в двух банках плотность - ноль четыре нормальная(по минимуму.).
Напряжение было в начале 7,90 вольт, через сутки работы 8,68 вольт.

...


SergeyA | Post: 235741 - Date: 13.03.10(18:31)
ДедИван, так подскажи пожалуйста, какой точно тип аккумулятора использовал?
Паразитная емкость аккумулятора устраивает генерацию вместе со вторичной обмоткой кольца даже если вместо одного диода включено два последовательно, чтобы уменьшить емкость. Менял диоды, сейчас это 1N5820 с переходной емкостью 100 пФ, были SF18 с емкостью 15пФ. Вот что максимально удалось добиться. Это на аккумуляторе. S-D стоит емкость 2200 пФ, добавлен каскад форсированного нудя для управления ключем. На затворе есть мусор, но он асинхронен с шумом на стоке и отрицательный, соответственно никак не управляет выходом.
Однако всё остается грустно. Даже с дополнительной нагрузкой 60 мА напряжение тихо уходит вниз. С 12 до 11.66 Вольт уже уехало. Сравню скорость с подкачкой и без. По результатам скину график.
Кстати, аккумулятор уже разряженный, т.е. с нагрузкой 50 Вт сразу проседает до 7 Вольт.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 13.03.10(18:52) - SergeyA
SergeyA | Post: 235743 - Date: 13.03.10(18:38)
andy8mm Пост: 235738 От 13.Mar.2010 (18:16)
SergeyA Пост: 235725 От 13.Mar.2010 (14:33)
ДедИван,... какой точно тип аккумулятора использовал? Понимаю по фотке, что не меньшн 50 Ач. .... Доковыряю - расскажу если интересно.
dedivan Пост: 159704 От 01.Feb.2009 (13:14)
Вот макеточка с "Бединиевским ВД" работает на убитом Боше.
Хозяин думал что мол раз БОШ, так и смотреть за ним не надо.
Ан нет, выкипел, две баночки коротнули. Добавил дистилированной водички-
в двух банках плотность - ноль четыре нормальная(по минимуму.).
Напряжение было в начале 7,90 вольт, через сутки работы 8,68 вольт.
...

Кислотный......
Наверное у него такого эффекта нет или он меньше, прийдется волочь домой жидкокислотную "дуру".

Напряжение было в начале 7,90 вольт, через сутки работы 8,68 вольт.
...

Измерение было во включенном или выключеном состоянии? На аккумуляторе или на нагрузке?

dedivan | Post: 235745 - Date: 13.03.10(18:53)
SergeyA Пост: 235741 От 13.Mar.2010 (18:31)
Даже с дополнительной нагрузкой 60 мА напряжение тихо уходит вниз.

Почитай внимательно выше- постоянная нагрузка не более 1 ма.
Так и это когда все правильно работает.
А у тебя что то не то.
Поставь маленькое сопротивление внизу, с аккумулятора на землю.
Ток через акк посмотри.


_________________
я плохого не посоветую
SergeyA | Post: 235750 - Date: 13.03.10(19:07)
При постоянной нагрузке 1мА емкость 7,2Ач в идеале будет расходоваться.....
7,2/0,001=7200 часов, что есть 300 дней....
Что мы хотим в этом случае намерить?
А твой акум, пусть в самом плохом случае 55Ач током 1мА будет разряжаться.....
55/0,001=55000 часов это..... 2291 день. У него саморазряд выше.
Кстати, если его регулярно "подергивать" в разряженном состоянии после длительного хранения, то напряжение будет какое-то время расти - разогрев и небольшое разрушение сульфатной пленки. Но это чисто аккумуляторная химия

Еще, в моем случае, при замене нагрузки сопротивлением 0,25Ом вместо аккумулятора никакого дребезга в принципе нет.
Поменял транс, картинка количественно поменялась, качественно осталась.

- Правка 13.03.10(19:10) - SergeyA
dedivan | Post: 235755 - Date: 13.03.10(19:21)
Так вот и надо посмотреть что это за дребезг.
У меня подозрение что тока в это время через акк нету.

_________________
я плохого не посоветую
SergeyA | Post: 235759 - Date: 13.03.10(20:03)
Думаю всё-таки что есть, смотри что на акуме и что на нагрузке. Результат от этого "дребезга" на нагрузке однозначный. Нагрузка - кондер, сопро 200 Ом и всё это через дроссель 150 мкГн. Практически как на схеме. Может конечно на кондере оседает, но большо много получается.

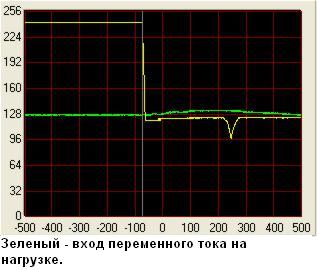

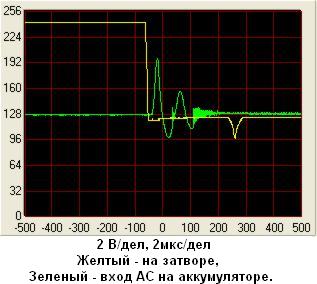

Дребезг:

"Подъем" на нагрузке:

Где сопро ставить для измерения? В цепи зарядки или прямо по минусовой клемме?

- Правка 13.03.10(20:04) - SergeyA
SergeyA | Post: 235763 - Date: 13.03.10(21:12)
Сопротивление 0.25 Ома в разрыв с минусовой клеммой аккумулятора. Ток явно зарядный, правда может быть просто паразитным емкостным током через пластины без воздействия на электролит.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 13.03.10(21:12) - SergeyA
SergeyA | Post: 235765 - Date: 13.03.10(21:18)
Сравнение скорости разряда 1 - с подкачкой, 2 - без подкачки, 3 - опять с подкачкой.
Все три линии имеют разное начало на оси координат. Линии синяя и зеленая линии подняты началами под начало черной линии для предоставления возможности сравнения. Черная линия не двигалась.

Скорость разряда без подкачки явно выше. Может быть также связано с разной скоростью разряда на разных участках разрядной кривой (более пологая при более низком напряжении), с подзарядом импульсами, проходящими через затвор ключа - питание генератора подкачки внешнее.

Однако может быть и искомым эффектом.


У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 13.03.10(21:47) - SergeyA
dedivan | Post: 235767 - Date: 13.03.10(21:48)
SergeyA Пост: 235763 От 13.Mar.2010 (21:12)
Ток явно зарядный,

А чего сколько на клеточку?
Картинка неправильная


_________________
я плохого не посоветую
