Форум - Резонансные генераторы - Прочие резонансные генераторы - Катушка с кадуционной намоткой (катушка Тензора) - Стр.1
[ 1 | 2 | 3 | 4 ][>
Модератор: sw1972
sw1972 | Post: 196273 - Date: 18.08.09(15:59)
В данной ветке речь пойдёт о кадуционных катушках(катушках Тензора), конструкция которых предложена Вилбертом Смитом.

ВНИМАНИЕ!
ПРИ ЭКСПЕРИМЕНТАХ БУДЬТЕ ОСТОРОЖНЫ!
СТАРАЙТЕСЬ ДЕЛАТЬ ТАК, ЧТОБЫ ОСЬ КАДУЦИОННОЙ КАТУШКИ, ЧЕРЕЗ ОБМОТКУ КОТОРОЙ ПРОТЕКАЕТ ТОК, НЕ ПЕРЕСЕКАЛАСЬ С ТЕЛОМ ЧЕЛОВЕКА!

_________________
Хорошее - враг лучшего
- Правка 21.08.09(10:46) - sw1972
sw1972 | Post: 196275 - Date: 18.08.09(16:10)

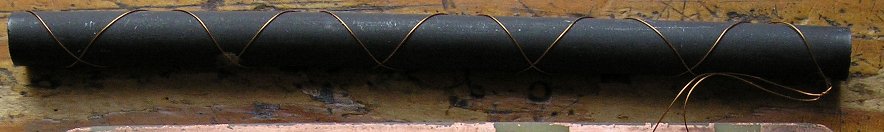

Намотал кадуционную катушку проводом с диаметром медной жилы 0,16 мм на сердечнике в виде стержня из феррита марки 150ВН длиной 125 мм и диаметром 8 мм. Старался мотать так, чтобы витки были под углом 90 градусов относительно друг друга и чтобы точки пересечения проводников были на одной линии. Намотку, которая получилась, не считаю идеальной, так как вблизи края обмотки соседние витки расположены под углом, отличным от 90 градусов.

Как показал первый эксперимент, катушка обладает индуктивностью порядка 1 мкГн.
Прибора для измерения индуктивностей у меня нет, поэтому пришлось определять косвенным путём.
Для исследования катушки собрал схему, смотрите рисунок.
Пока использовал только один канал из двух.
В схеме не использован дроссель L3, так как обмотка кадуционной катушки, как оказалось, имеет индуктивность около 1 мкГн.




Программа для микроконтроллера ATtiny2313 компилировалась AVR-GCC. Если работаете в виндюках, пользуйтесь комплектом программ WinAVR(AVR-GCC там есть), который можете взять здесь: ссылка

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
Хорошее - враг лучшего
- Правка 24.08.09(11:16) - sw1972
sw1972 | Post: 196276 - Date: 18.08.09(16:33)
Эквивалентная схема формирователя тока катушки показана на рисунке.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
_________________
Хорошее - враг лучшего
- Правка 18.08.09(20:58) - sw1972
sw1972 | Post: 196278 - Date: 18.08.09(17:19)
Импульс тока в обмотке кадуционной катушки имел амплитуду около 1,5А, длительность 1 мкс и период 40 мкс. Импульс тока однополярный.
Расчётное волновое сопротивление контура 3 Ом, тоесть припитании 9 В должно быть 3 А, но получилось 1,6. Ток меньшей амплитуды обусловлен, скорее всего, слишком пологим фронтом импульса (40 нс) между затвором и истоком полевого транзистора.

Амплитуду тока в обмотке катушки измерял по падению напряжения канала открытого полевика: если сопротивление канала полевика равно 0.25 Ом, а максимальное напряжение в открытом состоянии было 0,4В, сила тока будет равной 1,6 А.

Первые результаты:
1) Никаких чудес пока не замечено. Катушка не левитирует(устанавливал вертикально).
2) Кроме того, кадуционная катушка не обладает нулевым импедансом.

По мере возможности буду экспериментировать дальше.

_________________
Хорошее - враг лучшего
- Правка 18.08.09(17:24) - sw1972
zvezda | Post: 196280 - Date: 18.08.09(17:31)
sw1972 Пост: 196278 От 18.Aug.2009 (17:19) Где про эту катушку можно узнать и что она может, если есть инфа

kvr09 | Post: 196284 - Date: 18.08.09(17:54)
Присоединяюсь, где найти инфу по катушкам. Каким способом изготовлена плата?
C ув.

sw1972 | Post: 196295 - Date: 18.08.09(20:57)
Есть информация на английском языке здесь: ссылка , здесь: ссылка , а также здесь: ссылка /> Есть перевод на русский язык на сайте ссылка Wound Coil Experiments-rus.htm (спасибо создателю сайта www.axion.xost.ru за интересные материалы!)
Кое-что можно увидеть здесь: ссылка /> Можете воспользоваться поисковиком и вести поиск по ключевым словам "кадуционная катушка", "катушка с кадуционной намоткой", "caduceus coil".

С уажением

_________________
Хорошее - враг лучшего
- Правка 19.08.09(14:53) - sw1972
sw1972 | Post: 196385 - Date: 19.08.09(15:11)
Эксперимент по проверке возможности использования кадуционных катушек в качестве двигателя проводил вне помещения.
В пластмассовый таз налил воду.
Кювету, в которой лежала плата и кадуционная катушка, положил на поверхность воды.

После подачи питания никаких эффектов обнаружено не было.
Хотя влияние ветра было небольшим, движения кюветы, как следствия работы кадуционной катушки, обнаружено не было.

Попробую повторить эксперимент, уменьшив период следования импульсов тока до 20 мкс. Хотя сомневаюсь в том, что обнаружится эффект безопорного движения.

С уважением

_________________
Хорошее - враг лучшего
- Правка 19.08.09(15:13) - sw1972
zvezda | Post: 196386 - Date: 19.08.09(15:16)
sw1972 Пост: 196385 От 19.Aug.2009 (15:11) может бы она и поплыла,но феритовый стержень излучает в обе стороны...


sw1972 | Post: 196388 - Date: 19.08.09(15:22)
zvezda Пост: 196386 От 19.Aug.2009 (15:16)
sw1972 Пост: 196385 От 19.Aug.2009 (15:11) может бы она и поплыла,но феритовый стержень излучает в обе стороны...


Импульсы тока в обмотке однополярные. Двухполярные ещё не пробовал подавать. Но это можно сделать, закоротив выводы диода VD5.

_________________
Хорошее - враг лучшего
Yarston | Post: 196493 - Date: 20.08.09(14:09)
Похоже, она только на люменевом листе и будет прыгать

sw1972 | Post: 196498 - Date: 20.08.09(14:27)
Yarston Пост: 196493 От 20.Aug.2009 (14:09)
Похоже, она только на люменевом листе и будет прыгать

Попробую. Но сомневаюсь, что прыгнет.


_________________
Хорошее - враг лучшего
Yarston | Post: 196500 - Date: 20.08.09(14:45)
Ну если обычная прыгает... Фуко всёж.. Главное, чтобы тока хватило. Смысла правда особого в этом не видно.

sw1972 | Post: 196502 - Date: 20.08.09(14:51)
Yarston Пост: 196500 От 20.Aug.2009 (14:45)
Ну если обычная прыгает... Фуко всёж.. Главное, чтобы тока хватило. Смысла правда особого в этом не видно.

Но кадуция отличается от обычной катушки. Тока действительно может не хватить. Амплитуда всего 1.5 А, а период следования в 40 раз длиннее, чем длительность импульса тока.
Могу длительность периода уменьшить до 20 мкс, но ток потребления выростет. Если будут задействованы две катушки, потребление превысит 100 мА.

_________________
Хорошее - враг лучшего
Yarston | Post: 196505 - Date: 20.08.09(15:01)
Да, прыгать при таком раскладе не должно. Вообще, скважность побоку - ток можно просто усреднить, и силу взаимодействия считать пропорциональной току потребления, если, конечно, частота не слишком низкая.
