Elektor 2005-01_Cuck converter
желательно в таком исполнении

Джони,ну у меня почти такой сепик. получился... без планарных трансов на магнетиксе.....7-40В....0-4-А....легко....себестоимость меньше 400Р...
Обьясняю для:повышаюше-понижающий преобразователь...в любом случае выдает 12В....

вот...
звиняйте за однообразность...тянем друг у друга ибо лень моск напрягать...тяжок труд инженегра в отсутствие з/п, хе-хе.

- Правка 22.07.09(15:34) - kriotron

Да..тяжек труд анженера......в отсутствие....
Все правилно....любая схема их этих ,которая соответствует данной номинации...тол ко защиту по выходу ставьте.....и усе будет ХОРОШО!....

дроссель из компутерного бп "выдрать" можно. Индуктивность если не чем измерить, то от балды мотайте и на нагрузках мучайте БП. Лишние витки откусить можно, позднее. А так софт есть, можно и посчитать дроссель под свой магнитопровод.

Ребята, ноут жрёт 6 Ампер (некоторые больше), вам нужно объяснять разницу между 2 А и 6 А? Мне свой преобразователь запитать было нечем, когда настраивал, пришлось доставать ТС180 из шкафа, и нагружал на нихром красный.

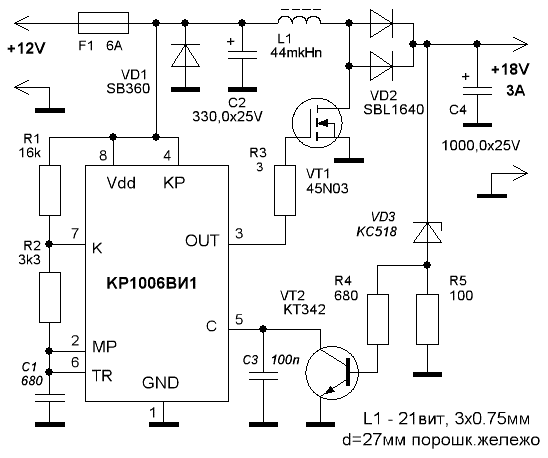

вот готовое уже устройство, если собирать лень
http://www.market-gifts.ru/shop/UID_200.html

мля как всё сложно...ну полевик поставьте с минимальным сопротивлением открытого канала, ну и на радиатор. 6А....там 60 снять можно. А если ноут столько жрёт, значит у него аккум уже кирдык. Выкинь аккум, чтоб он не жрал ток на свою зарядку и питай 2-3А. У меня вот ровер на столе раскиданный при полной нагрузке от лабораторного БП 2.5А хавает. А современные с "корэ ту дуо" и того меньше. Извините, но тут просто кому-то @#$ёт мозг, хе-хе.

скажите как преобразовать п - образный сигнал в синусоиду?
И как 50 мгц сделать 50 гц?

- Правка 23.07.09(23:39) - dimamariupol1

П-образный... надо подать на индуктивность, которую подбирать скорей всего придётся опытгым путём, а с индуктивности через разделительный кондер снимать. но это всё для малых токов. Из 50 мгц делитель трэбо паять на мелкосхемах. Нагугли в инете, там схем до и больше. Вообще, современным импульсным блокам питания от компов, ноутов, телевизоров и прочей техники пох: синус там или прямоугольник. Всё-равно там по входу сразу диодный мост и кондюк стоит и всё это в постоянку выкривляет, хе-хе.

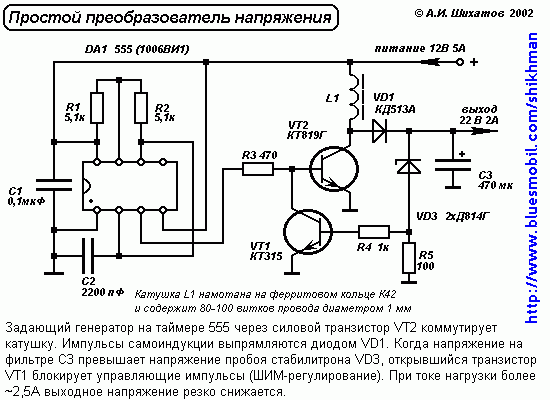

Блин, мужик такой был - Оккам звали. Бритву изобрел. Вот ей и резать надо, а то получится питание сложнее ноутбука. Я конечно могу понять, если гвоздь в заднице, это другое. А если "ехать надо" - замечательная готовая схема с платой, за вечер собирается вместе с лазером-утюгом, и деталей там на 100 рублей.

Не сдержался....

PS: схема давно в студии, т.е. в посте N 192163.

- Правка 24.07.09(10:30) - AlexZander

Схему в студию,,, не,та не пойдет,действительно таких мик-блох нету,нам бы совдеповское, что бы в руках почуствовать можно было

- Правка 24.07.09(15:29) - zvezda

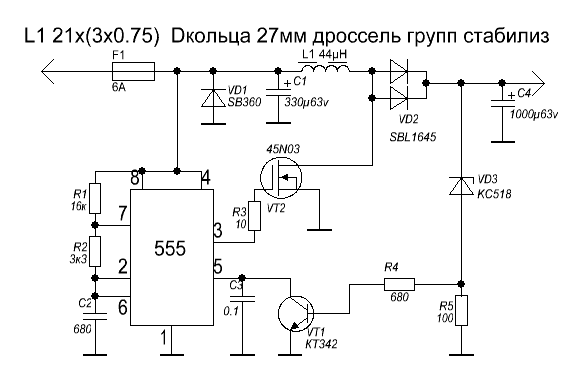

может у чела 3843-ей нема, хе-хе...и 555-го...
мне вот тож 3843 микроха жутко нравится.

ПыСы: дроссель на 18 мкГн 6А ещё рассчитайте товарищу - мож быстрее соберёт.

- Правка 24.07.09(14:00) - kriotron

В БП ноутов перед кондером стоит еще один мерзкий узел, называется Power Factor Corrector. Толком не знаю, как он работает, но суть в том, что он вместо импульсного тока зарядки кондера изготавливает близкий к синусоиде. Этого требуют европейские правила, для снижения пиковой нагрузки, ровной работы генераторов ГЭС, трансформаторов и т.п. Как он будет вести при постоянном напряжении - хз. И еще по входу там стоит кондер на 0.47 мкф, это надо учитывать при подборе частоты, если подавать переменку.

Power Factor Corrector - в блоках питания, это по сути тот же повышающий импульсный преобразователь(катушка и ключ), только он там повышает совсем немного 5-10% от входного напряжения перед основным импульсным преобразователем на понижение. В итоге его дроссельная катушка формирует равномерное потребление входного тока независимо от нагрузки основного преобразователя (предполагаю, что это наверное чтобы скрыть что основной преобразователь работает с кпд 120%, иначе как еще обьяснить что бы с двумя каскадами преобразования кпд оставалось столь высокое 92..96% ??)

- Правка 24.07.09(19:21) - Fema
