Форум - Сделай сам. Советы. - Домашнему мастеру - инвертор 12-220 - Стр.4
<][ 1 | 2 | 3 | 4 | 5 | 6 ][>
Post:#191602 Date:17.07.2009 (19:42) ...
Подскажите пожалуйсто схему инветора для авто
dimamariupol1 | Post: 192294 - Date: 21.07.09(23:22)
Ишо интересный вопрос - как частота влияет на работу эл.приборов?


- Правка 21.07.09(23:24) - dimamariupol1
loiki | Post: 192296 - Date: 21.07.09(23:27)
dimamariupol1 Пост: 192292 От 21.Jul.2009 (23:13)
так что лучше, мультивибратор или умножитель?

Ну тык вот здесь оно и есть схема умножителя, только на достаточно дефицитных деталях и с встроенным задающим генератором чтобы можна частоту было регулировать:
http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=192163#192163
Я предложил проще, но там автогенератор для которого параметры подбирать придется. По идее можно и с мультивибратора ту-же шнягу соорудить. Мультег частоту будет задавать, а с выходного полевика, дросселя, диодов и конденсаторов - удвоенное напряжение сниматься. Походу - самый приемлемый вариант из "подножных" деталей.

Ишо интересный вопрос - как частота влияет на работу эл.приборов?

А никак. Если на выходе выпрямитель стоит - какая разница?
Только диоды шустрые должны быть.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
- Правка 21.07.09(23:34) - loiki
tixoxod-4x4 | Post: 192299 - Date: 21.07.09(23:43)
dimamariupol1 Пост: 192292 От 21.Jul.2009 (23:13)
так что лучше, мультивибратор или умножитель?
из всех умножителей чо я знаю все работают только на ничтожно малых токах

malval55 | Post: 192300 - Date: 21.07.09(23:44)
dimamariupol1 Пост: 192294 От 21.Jul.2009 (23:22)
Ишо интересный вопрос - как частота влияет на работу эл.приборов?

вопрос не прост, все зависит от применяемых эл. приборов.. апример для двигателей или приборов с трансформаторным питанием частота важна.. в вашем случае при использовании преобразования 12-220В нагрузкой будет штатный блок питания ноутбука, вопрс - насколько быстродействующие диоды у него на входе, он ведь рассчитывался на применение в сетях 50 иди 60Гц.. моно конечно при высокой частоте напряжения 220В применить внешний выпрямитель на достаточно быстрых диодах, но зачем вам весь этот геморой с 220В? намного проще, с более высоким КПД и дешевле получить напрямую 19В..

malval55 | Post: 192302 - Date: 21.07.09(23:56)
loiki Пост: 192296 От 21.Jul.2009 (23:27)
Ну тык вот здесь оно и есть схема умножителя, только на достаточно дефицитных деталях и с встроенным задающим генератором чтобы можна частоту было регулировать:
http://www.skif.biz/index.php?name=Forums&file=viewtopic&p=192163#192163


по указанной вами ссылке приведена схема не умножителя напряжения, а так называемый "бустер", т.е. схема с повышением напряжения.. насколько я понимаю, умножитель напряжения работает при входном переменном напряжении и суть умножения состоит в сложении выпремлянной положительной фазы и выпрямлянной отрицательной фазы..

а насчет дефицитности примененных деталей - согласен частично, но указаны требуемые критические параметры при замене, так что применить что доступно нет проблем.. конечно плату придется самому развести (кстати, там сильно уменьшили рисунок платы и многие дорожки слились, требуется предварительно корректировать, если применять ее)..

loiki | Post: 192313 - Date: 22.07.09(01:39)

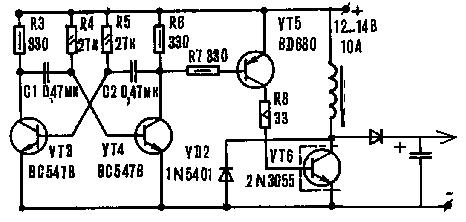

Я просто подумал что на базе мультивибратора можно собрать примерно такой вот "бустер". Может быть ошибаюсь, поправьте, если так.

"бустер" Размер : 26.73 KB
_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
sw1972 | Post: 192330 - Date: 22.07.09(08:35)
loiki Пост: 192313 От 22.Jul.2009 (01:39)
Я просто подумал что на базе мультивибратора можно собрать примерно такой вот "бустер". Может быть ошибаюсь, поправьте, если так.

На какое выходное напряжение расчитан преобразователь?
Выходное напряжение не стабилизируется, что может стать причиной выхода аппаратуры из строя, так как параметры элементов схемы будут "плыть" и не будут контролироваться.

_________________
Хорошее - враг лучшего
loiki | Post: 192337 - Date: 22.07.09(10:57)
Это идея просто. Насколько я понимаю - работает примерно так: когда нижний ключ (транзистор Т6) замкнут - идет намагничвание сердечника дросселя.
Когда ключ размыкается - сердечник размагничивается и дает импульс самоиндукции в катушку, напряжением несколько десятков вольт. Далее это напряжение идет через диод на выходной конденсатор и нагрузку. Для стабилизации необходим стабилитрон включенный как на схеме удвоителя. Либо КРЕНка какая-нибудь.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
proggi | Post: 192338 - Date: 22.07.09(10:59)
Да поидее, на фход БП ноута, подойдет и постоянка.
Да и к перепадам напряжения он нормлаьно относится, так что и от 180в постоянки будет работать, и от 280в все в норме поидее должно быть.

_________________
Пожертвования на разработку 4276 8381 9286 6467
loiki | Post: 192341 - Date: 22.07.09(11:16)

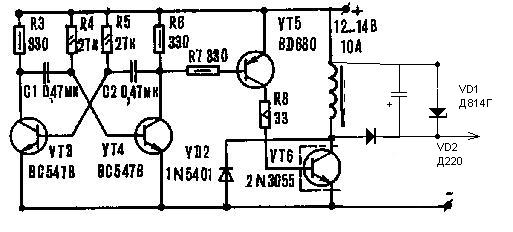

Вот так вот оно выглядит если "срастить" схемы мультика и удвоителя:


Размер : 28.46 KB
_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
zvezda | Post: 192343 - Date: 22.07.09(11:27)
loiki Пост: 192341 От 22.Jul.2009 (11:16) Впринципе работать будет, но диод д 220 надо поменять на кд213, стабилитрон тоже не пойдет, маломощный

loiki | Post: 192345 - Date: 22.07.09(11:34)
Не, да это-то понятно, само собой. Я просто править не стал, чисто так, принцип накидал...

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
OPTICUT | Post: 192352 - Date: 22.07.09(14:21)

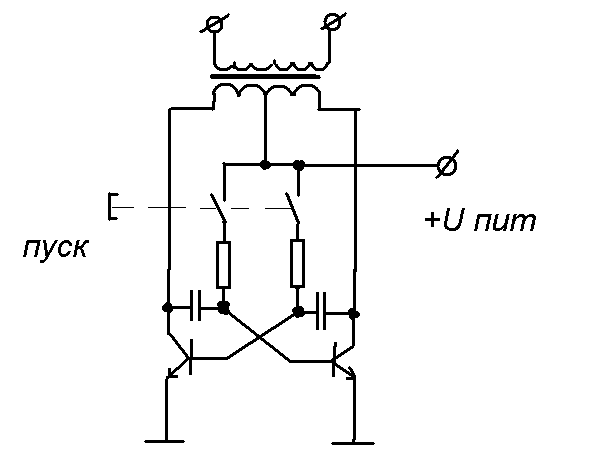

Может вот так:

Размер : 5.06 KB
олег-джан | Post: 192354 - Date: 22.07.09(14:43)
Ну-ну.....еще немного и придем к нормальному преобразователю....курс молодого бойца....
Масла в огонь: есть еще преобразователи SEPIC......

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
pendik | Post: 192359 - Date: 22.07.09(15:12)
Существует ещё такая железная штуковина...умформером кличут...работает надёжно...я однажды такую юзал...от одного вида девайса оргазм получил...
