Post:#191602 Date:17.07.2009 (19:42) ...
Подскажите пожалуйсто схему инветора для авто
олег-джан | Post: 192233 - Date: 21.07.09(19:14)
dimamariupol1 | Post: 192228


Ты бы перечислил вкратце,чем располагаешь из деталей и приборов....
А так-это разговор слепого с глухим....

Скажите если сделать мультивибратор + транс 12-220?

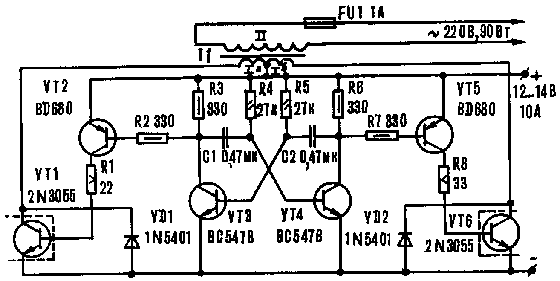

Да,примерно так тоже пожно,но это не просто мультивибратор,а ПРЕОБРАЗОВАТЕЛЬ,со всеми тонкостями....вот ниже простейший вариант твоего "мультивибратора"...на ста ваттах греться будет изрядно...

http://radionet.com.ru/shem/shem105.html

схема Размер : 7.22 KB
схема
_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
OPTICUT | Post: 192234 - Date: 21.07.09(19:20)
Можно, журналы "Радио" посмотри, начиная так с 2000года.
Самое примитивное, что попадалось - схема на паре КТ805 и транс ТС-180.
Запуск кнопкой.

Но я бы делал на IR2153 + пара полевиков. Если частота не критична, то можно
попробовать 200-400гц ( габаритная мощность транса будет выше) и трансик накальный серии ТН

sw1972 | Post: 192237 - Date: 21.07.09(19:33)
OPTICUT Пост: 192234 От 21.Jul.2009 (19:20)
Можно, журналы "Радио" посмотри, начиная так с 2000года.
Самое примитивное, что попадалось - схема на паре КТ805 и транс ТС-180.
Запуск кнопкой.

Но я бы делал на IR2153 + пара полевиков. Если частота не критична, то можно
попробовать 200-400гц ( габаритная мощность транса будет выше) и трансик накальный серии ТН


Но сначала нужно напряжение повысить до величины 300 В(хотя эта цифра требует уточнения). Для этого надо делать преобразователь постоянки в постоянку.

_________________
Хорошее - враг лучшего
malval55 | Post: 192239 - Date: 21.07.09(19:35)
dimamariupol1 Пост: 192228 От 21.Jul.2009 (18:54)
Скажите если сделать мультивибратор + транс 12-220?


мультивибратор выдает прямоугольное напряжение, а это куча гармоник, которые будут сильно греть трансформатор, а следовательно низкий КПД..
почитайте на другом форуме эту же темуhttp://forum.pccar.ru/archive/index.php/t-3592.html

OPTICUT | Post: 192240 - Date: 21.07.09(19:40)
sw1972,

Всмысле

Разговор как раз и идет, чтоб постоянку 12-14 вольт преобразовать в переменку
100-240вольт и частотой 50-60 или 200-400гц.
А затем это скормить родному адаптеру AC/DC от ноута.

sw1972 | Post: 192242 - Date: 21.07.09(19:53)
OPTICUT Пост: 192240 От 21.Jul.2009 (19:40)
sw1972,

Всмысле

Разговор как раз и идет, чтоб постоянку 12-14 вольт преобразовать в переменку
100-240вольт и частотой 50-60 или 200-400гц.
А затем это скормить родному адаптеру AC/DC от ноута.


Для этого нужно сделать два преобразователя:
1) Преобразует напряжение 12-14 вольт в 400 вольт. работает на частоте более 100 кГц. Может быть двухтактным или однотактным(двухтактный лучше, транзисторы будут меньше греться).
2) Преобразует 400 В в синусоиду. Лучше всего сформировать ШИМ с помощью микроконтроллера, который управляет мостом на полевых транзисторах. Для "раскачки" транзисторов подойдут IR2104, например, или другой драйвер.

_________________
Хорошее - враг лучшего
OPTICUT | Post: 192244 - Date: 21.07.09(20:03)
А зачем так заморачиваться, если в родном бучном AC/DC уже стоит выпрямитель?

loiki | Post: 192245 - Date: 21.07.09(20:07)
Эээээ... А зачем вообще городить преобразователь если можно обойтись банальным удвоителем напряжения?
Схему я не просчтывал, уже ясно что вместо головного телефона нужен дроссель, который должен быть намотан достаточно толстым проводом, чтобы выдержать нормальный ток и иметь достаточное количество витков, иначе из-за малой индуктивности схема может не завестись.
Транзистор Т1 также ессно нужен мощнее чем на схеме. (Не полевик!)

Принципиальная схема преобразователя напряжения.

В положении "выкл" переключатель замыкает разрыв в плюсовом проводе питания , и авометр используется в обычноых режимах. Хотя преобразователь при этом и остаётся подключённым к источнику питания, он практически не потребляет энергии - диод и стабилитрон включены по отношению к источнику питания в обратном направлении.

Для работы в режиме измерения больших сопротивлений переключатель переводят в положение "вкл.". В действие вступает генератор на транзисторах VT1, VT2. Импульсы ЭДС самоиндукции обмотки телефонов BF1 заряжают через диод VD2 конденсатор С1. Напряжение на нём быстро возрастает и стабилизируется на уровне примерно 12В (напряжение стабилизации стабилитрона VD1). Суммируясь с напряжением источника питания, оно поступает на цепи измерения авометра. Звуковой сигнал, издаваемый телефонами BF1, напоминает о том, что переключатель после окончания измерений надо перевести в положение "выкл.".

Ток, потребляемый преобразователем от источника напряжения, состовляет примерно 5 мА. Ток нагрузки преобразователя не должен превышать 100 мкА, иначе увеличится амплитуда пульсаций выходного напряжения и снизится точность измерений. Поэтому применять преобразователь желательно лишь в авометрах с минимальным пределом измерения постоянного тока 100 мкА.

Транзисторы преобразователя могут быть такие же, что и в предыдущих устройствах. Кроме указанных на схеме, подойдут стабилитроны Д813, КС213, диоды Д219, Д223, КД102, КД103 с любым буквенным индексом. Резистор - любого типа, малогабаритный. Головные телефоны - капсюль ДЭМ-4М, ТК-67 или другой , электромагнитной системы, с сопротивлением обмотки постоянному току 50...100 Ом.


удвоитель Размер : 3.46 KB
удвоитель
_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
- Правка 21.07.09(20:09) - loiki
Eduard | Post: 192246 - Date: 21.07.09(20:08)
malval55 Пост: 192213 От 21.Jul.2009 (16:58)
почему пробьет мамку? при отказе ключа напряжение на выходе равно напряжению на входе за минусом падения напряжения на диоде..

А при отказе компаратора в 3842 он вальнет на выход всё, что накопилось в его душе...
dimamariupol1 Пост: 192228 От 21.Jul.2009 (18:54)
Скажите если сделать мультивибратор + транс 12-220?

Да, кажется, это самое простое и надежное решение, причем никаких деталей больше не потребуется! ведь всё, что нужно для дальнейшей обработки, есть в штатном БП - диодный мост, стабилизатор, и т.д.
Из готовых решений оптимальным считаю использование бесперебойника, без АКБ их сейчас б.у. можно купить рублей за 400, главное чтоб с кнопки запускался и пищалку отключить.

_________________
И мню аз яко то имать быть, что сам себе всяк может учить.
tixoxod-4x4 | Post: 192272 - Date: 21.07.09(22:17)
у мово детского ноута 19в питание. Пусть уж лучше он сам жрет не стандартные 220в чем 19+- гору процентов. По крайней мере от бензика он питался и ниче жив

malval55 | Post: 192281 - Date: 21.07.09(22:45)
tixoxod-4x4 Пост: 192272 От 21.Jul.2009 (22:17)
у мово детского ноута 19в питание. Пусть уж лучше он сам жрет не стандартные 220в чем 19+- гору процентов. По крайней мере от бензика он питался и ниче жив


в этом вы заблуждаетесь, когда он жрет 19В нет горы процентов, а вот 220В (стандартные или нет без разницы) тянут и проценты из-за потерь в преобразовании 220-19В, хоть и делает это его штатный блок питания.. задача была поставлена так - запитать ноутбук от автомобиля, чаще всего это при не работающем двигателе (на стоянке длительной, например на отдыхе) в этом случае КПД во главе всего..

- Правка 21.07.09(22:46) - malval55
malval55 | Post: 192284 - Date: 21.07.09(22:53)
Eduard Пост: 192246 От 21.Jul.2009 (20:08)
А при отказе компаратора в 3842 он вальнет на выход всё, что накопилось в его душе...

отказ 3824 в 90% случаев это выход из строя выходного каскада, как наиболее нагруженного.. выход из строя компаратора сравнения выходного напряжения с опорой крайне редок, т.к. там нет большого выделения тепла.. поэтому отказ этой микросхемы приведет или к постоянно открытому ключу или к постоянно закрытому.. первый случай хуже, но не для нагрузки, а для источника - аккумулятора - защита от этого проста - включить на входе стандартный автомобильный предохранитель на 16А..
впрочем я могу вам в любой схеме найти цепь при обрыве или замыкании которой произойдет авария, какие бы защитные меры не применялись..

- Правка 21.07.09(22:56) - malval55
tixoxod-4x4 | Post: 192289 - Date: 21.07.09(23:06)
malval55 Пост: 192281 От 21.Jul.2009 (22:45)
tixoxod-4x4 Пост: 192272 От 21.Jul.2009 (22:17)
у мово детского ноута 19в питание. Пусть уж лучше он сам жрет не стандартные 220в чем 19+- гору процентов. По крайней мере от бензика он питался и ниче жив


в этом вы заблуждаетесь, когда он жрет 19В нет горы процентов, в этом случае КПД во главе всего..
Если бы он питался от кучки глиняных горшков с модно-циноковыми элементами общим напряжением 19в, наверное да. Но когда напряжение падает до 190в инвертор давится чтобы получить 19в на выходе. Бензик, если это не инвертор, быстро изменения нагрузки не отрабатывает, там просто стоит во впускном коллекторе двигателя крылышко, которое двигает заслонку карба.

tixoxod-4x4 | Post: 192291 - Date: 21.07.09(23:13)
упс за дубль

- Правка 21.07.09(23:42) - tixoxod-4x4
dimamariupol1 | Post: 192292 - Date: 21.07.09(23:13)
так что лучше, мультивибратор или умножитель?
