Post:#80643 Date:19.09.2007 (18:15) ...
...В виду полного непонимания законов природы решили открыть лавку по продаже старых секретов.
ЛОТ №1 На аукцион выставляется способ передачи энергии путём сжимания-разжимания эфира.
Начальная цена 37 руб.21 коп.
олег-джан | Post: 686437 - Date: 04.08.20(06:06)
Значится, там стоит датчик типа скорее всего
Пт100 или подобный...
Есди нет эл муфты, то такая длинная конструкция один хрен будет бить...там же не самоцентрирующиеся двухрядные подшипники...
Такая хрень может и фундамент разнести и все, что угодно...
Это аварийный генератор?
Скорее всего-да....
Так вот, если подходить совсем по-уму...то фундамент под такие игрушки заливается во время их работы....
Но....это никто не использует...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан | Post: 686443 - Date: 04.08.20(09:59)
Анамнез пока простой...
Бери палку и слушай подшипники....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Well | Post: 686444 - Date: 04.08.20(10:01)
Бомбар Пост: 686438 От 04.Aug.2020 (08:49)
Для постановки диагноза сначала нужен анамнез.
Может просто смазки напихали слишком много.

А датчики почему повышекние температуры в смазанных подшипниках фиксируют? Почему фундамент разбит?

ФЕМЕ | Post: 686447 - Date: 04.08.20(10:19)
Бомбар Пост: 686445 От 04.Aug.2020 (10:09)
К тому же тема муфты между гененраторм и двигателем не раскрыта.

Что значит нераскрыта?

Well Пост: 686429 От 04.Aug.2020 (00:47)
Фланцевое соединение между корпусами двигателя и генератора зубилом подгоняли, некоторые детали конструкции соединения даже изогнуты.



_________________
«Сколь горестно не знать свой ум!»
- Правка 04.08.20(10:26) - ФЕМЕ
ФЕМЕ | Post: 686449 - Date: 04.08.20(10:26)
А, ты про то, что если муфта стоит, то она может не соосность демпфировать. Но вряд ли муфта будет на фланцевом соединении конструкцией предусмотрена.

_________________
«Сколь горестно не знать свой ум!»
Well | Post: 686450 - Date: 04.08.20(10:26)

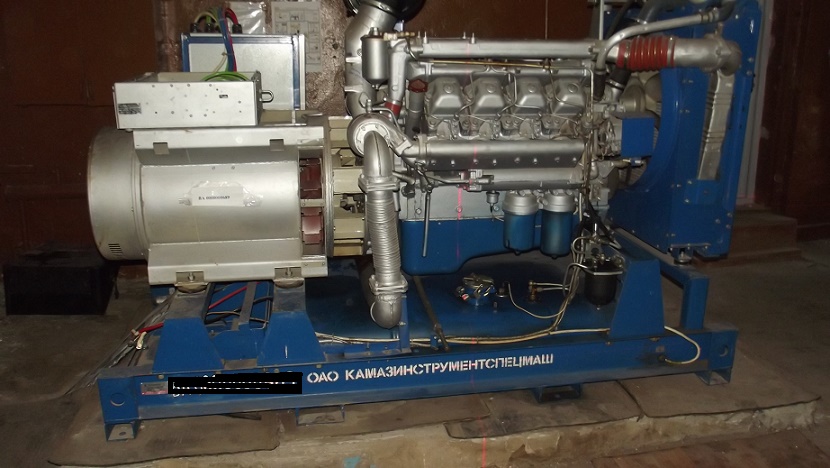

ДГУ и фундамент, вид с правого борта:

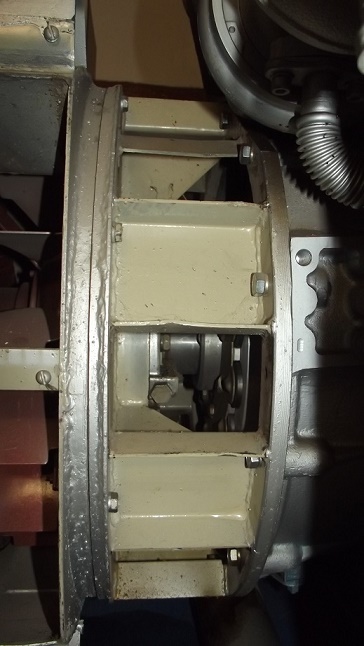

Фланцевое соединение корпусов двигателя и генератора, вид с правого борта:






У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 04.08.20(10:28) - Well
Well | Post: 686452 - Date: 04.08.20(10:36)
Бомбар Пост: 686451 От 04.Aug.2020 (10:33)
ФЕМЕ Пост: 686449 От 04.Aug.2020 (10:26)
А, ты про то, что если муфта стоит, то она может не соосность демпфировать. Но вряд ли муфта будет на фланцевом соединении конструкцией предусмотрена.

Фланец - это корпуса соединяются. А муфтой - валы. Муфта не только компенсирует несоосность, но и демпфирует крутильные колебания.

Муфта простая - прямое жёсткое конусное соединение со стопорящей шпонкой.

олег-джан | Post: 686455 - Date: 04.08.20(10:39)
Чет какаято левая муфта....
Почему чентр отбора мощности идет напрямую?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
ФЕМЕ | Post: 686457 - Date: 04.08.20(10:44)
олег-джан Пост: 686455 От 04.Aug.2020 (10:39)
Почему чентр отбора мощности идет напрямую?

Камазсельпо, написано ведь. А не МАН.

_________________
«Сколь горестно не знать свой ум!»
- Правка 04.08.20(10:47) - ФЕМЕ
олег-джан | Post: 686458 - Date: 04.08.20(10:46)
Хорошь смеяться, там нет эл муфты....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
ФЕМЕ | Post: 686461 - Date: 04.08.20(10:50)
олег-джан Пост: 686458 От 04.Aug.2020 (10:46)
Хорошь смеяться, там нет эл муфты....

А она и ненужна там на таком соединении. Другое дело что токари бухие могли точить на трофеях 2-й мировой.

_________________
«Сколь горестно не знать свой ум!»
Well | Post: 686463 - Date: 04.08.20(10:58)
олег-джан Пост: 686455 От 04.Aug.2020 (10:39)
Чет какаято левая муфта....
Почему чентр отбора мощности идет напрямую?

Видимо в 2006-м году какие то умельцы с Набережных Челнов решили срубить деньжат по лёгкому: Купили камазовский двигатель (надёга), купили курский генератор, он производится с фланцевым соединением корпусов и выходом вала под конус, сварили раму, собрали шкаф управления, собрали шкаф АВР и попросили закакзчика подготовить фундамент. Ну заказчик и "изготовыл" фундамент из песка. Монтаж провели вообще просто - затащили в помещение дизельной агрегаты, раму, шкафы управления и АВР по отдельности, раму кинули на фундамент не зкрепив, собрали на раме агрегаты, видимо при сборке двигатель и генератор фланцевым соединением не хотели соединяться (рама то с изводом по плоскости фундамента была), поэтому фланцевое соединение принудили зубилом и кувалдой к миру..... а дальше началась стадия эксплуатации и музыка играла не долго.

Сейчас в 2020 году имеем нулёвый дизельный двигатель, генератор с подшипниками на издохе и каким-то левым фланцевым соединением корпусов агрегатов, раму, изведённую по пропеллерной плоскости фундамента и рассыпавшийся фундамент.

- Правка 04.08.20(11:01) - Well
Well | Post: 686465 - Date: 04.08.20(11:09)
Бомбар Пост: 686464 От 04.Aug.2020 (11:03)
Далее - диагнозы по фотографиям. Причины раздолбанной "подушки". Такие генераторы нуно ставить на фундамент. Железобетонный, а не на "подиум" из цемента и крепить анкерами. На прямую, а не через резиновые коврики.

Левый задний угол рамы выше правого переднего угла рамы на 69 мм.

Well | Post: 686490 - Date: 04.08.20(14:59)
Думаю многим будет интересна техническая информация от производителя.


Параметры трёхфазного ветрогенератора номинальной мощностью 500 Вт на холостом ходу непосредственно с обмоток генератора:








Скорость ветра, м/с Напряжение, В Частота, Гц
3 9,5 11,4
4 12,7 15,3
5 15,9 19,2
6 19,2 23,0
7 22,4 27,0
8 25,5 30,6
9 28,8 35,0
10 32,0 38,4


- Правка 04.08.20(15:01) - Well
Well | Post: 686785 - Date: 06.08.20(14:06)
street Пост: 686784 От 06.Aug.2020 (14:01)
Well Пост: 686783 От 06.Aug.2020 (13:52)
что бы хоть чем то достать лично меня. Вот и вся твоя посредственная мотивация.
Стрит, так просто не выдавать текст там, где тебе не интересно, и где тебя об этом не просят.

Skif - публичная площадка.
Не хочешь - не ешь.
Но,... тебе же нужен паблик за чем-то?
Зачем?


"Секретная Лавка" для меня, была и для Хранителя, и для тех кто не встаёт в стойку по надуманному поводу.

Рецепт для тебя прост - не читай здесь, не пиши здесь и всё.

- Правка 06.08.20(14:07) - Well
