Post:#794563 Date:28.07.2022 (03:43) ... Итак начинаем.
Берём два источника напряжения со сдвигом 90 градусов.
В одном нагрузка индуктивная, а в другом емкостная.
пока что о грустном...
выкладываю осцилограмму, подключил ЛАТР в режиме регулирования к 26В 50 Гц.
Желтым - ток (1мВ = 1мА) ток примерно 200мА, чтобы не вгонять его в насыщение, при таких параметрах этот кусок ЛАТРА, на который я его вывел, сдвигает фазу тока не более чем на 45 градусов.
Подай на него 220 от сети и ток замерь.
Будем использовать первичку полностью.
Силовой транс от телека цветного найдется?
Насчет подать - см выше.

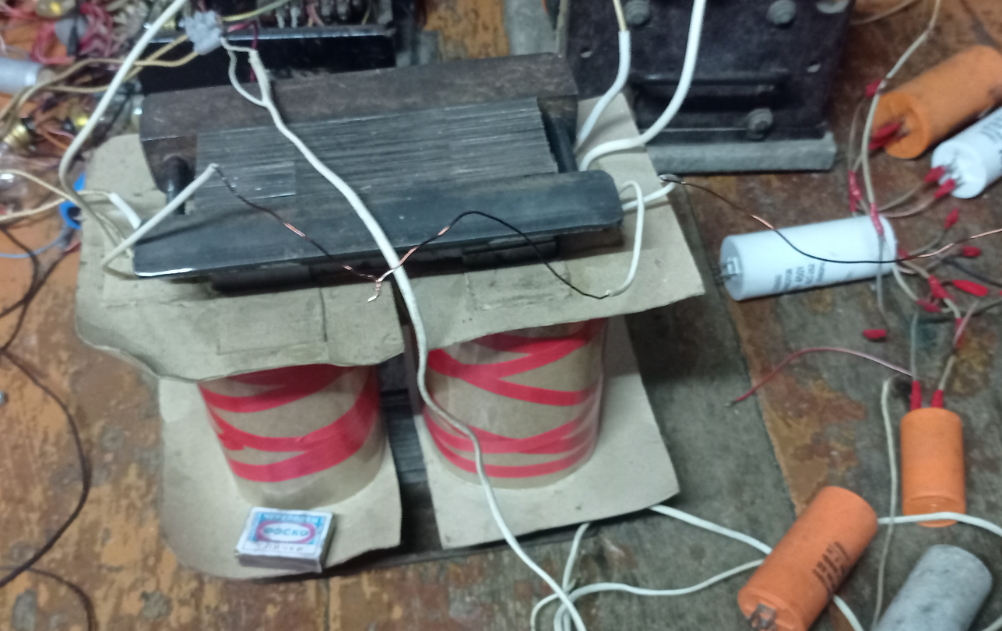

Транс имеется такого типа, но поменьше мощностью 80 Вт.
Пы Сы: Такой как ты предлагаешь, требует подачи на одну полуобмотку,
в нашем случае суммирующую, которая используется в качестве половины сетевой - около 110В;
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Подай на него 220 от сети и ток замерь.
Будем использовать первичку полностью.
Силовой транс от телека цветного найдется?
Насчет подать - см выше.
Транс имеется такого типа, но поменьше мощностью 80 Вт.
Пы Сы: Такой как ты предлагаешь, требует подачи на одну полуобмотку,
в нашем случае суммирующую, которая используется в качестве половины сетевой - около 110В;
Как раз нужно 2 полуобмотки с одинаковым числом витков.
На одну ток от ёмкости, на другую ток от дросселя.
MSN Пост: 797272 От 16.Aug.2022 (19:03)
пока что о грустном...
выкладываю осцилограмму, подключил ЛАТР в режиме регулирования к 26В 50 Гц.
Желтым - ток (1мВ = 1мА) ток примерно 200мА, чтобы не вгонять его в насыщение, при таких параметрах этот кусок ЛАТРА, на который я его вывел, сдвигает фазу тока не более чем на 45 градусов.
А если ток уменьшить до 100ма?
На чем ток меришь?
Подай 26в на всю обмотку латра.
(27,97В) Ток так вырос, потому что я крутнул ЛАТР "влево", добившись при этом 100мА, значения 100мА можно добиться или изменением напряжения, или изменением индуктивности, ты же сам просил: дайте 100мА
Осциллоскоп может измерить ток, если я воткну в цепь шунт и измерю напряжение на нем, но это сужает маневр для измерения более 2-х каналов одновременно, поскольку в осцилле провод "общий" всех 4-х каналов соединен воедино. Клещи для "безконтактного" измерения, что у меня сейчас есть - из разряда дешевых-пассивных, имеют низкую чувствительность и частоту не более 400Гц, ими комфортно смотреть токи от 1А и выше, ибо чувствительность их мала, они рассчитаны на диапазон 0-40/0-400А, ну и шумы естественно из-за этого присутствуют, на осциллограммах это хорошо видно.
