Приветствую Вас, свободные искатели ХАЛЯВЫ. В поисках этой "Синей птицы", многие из нас приобрели себе мультиметры, генераторы, осциллографы и лабораторные БП. Но, более чем уверен, лабораторный БП с параметрами 30 В и 5 А, явно не всех удовлетворяет. Хочется чего нибудь хотя бы под 1 кВт и напруги поболее. Прошу помощи всех желающих в создании из "подножного хлама" регулируемого БП с параметрами 10 А, 100 В. Для начала. Естественно регулировка напряжения и тока обязательна, КПД под 95%, крайне желательно. Ну и гальваническая развязка от сети, естественно. Дед помню говорил, что с сердечника ТДКСа можно легко 1 кВт снять. Пусть не круглосуточно, 1 ч - мне лично, за глаза и за уши. Не, понимаю, копеечная халява в размножающейся искре и конденсаторе охлаждающем окружающую среду - дело святое (как и резонанс в бифилярной катушке), но даже для этих экспов, хороший БП - просто необходим. Жду помощи, желательно схем.
олег-джан | Post: 715027 - Date: 20.02.21(16:40)
От иглы проводок в изоляции обвить вокруг земляного до крокодила...и оставить конец "в воздухе"....

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
dedivan | Post: 715029 - Date: 20.02.21(16:48)
Виталя Пост: 715026 От 20.Feb.2021 (16:33)
как быть?

Это самый первый вопрос- правильная земля или общая точка.
У тебя фольгированный текстолит односторонний есть?
Кусочек 20х20 см. Делаешь в нем две маленькие дырки, пропускаешь через них землю и плюс выхода, землю сажаешь на фольгу и теперь к этим точкам можно подключать ослик.
Будет экран между схемой и осликом . Можно и кусок дюральки так же приспособить, но с ней неудобно- закоротить легко что не нужно.
Теперь все сигналы будешь измерять относительно этой точки заземления.


_________________
я плохого не посоветую
Виталя | Post: 715030 - Date: 20.02.21(17:00)
Писец. Не БП, а какой то космический корабль.

_________________
С ув. Виталий.
СНК | Post: 715031 - Date: 20.02.21(17:06)
Космический корабль НАХАЛЯВУ!!

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)
Ghennady | Post: 715035 - Date: 20.02.21(17:36)
Виталя Пост: 715019 От 20.Feb.2021 (15:52)
Растянул. Шо там в этих кракозябрах понять можно?

Понять можно. Это говорит о том что схема не та. Поэтому у тебя помехи даже с отключенным питанием идут.
У тебя через ключ происходит разряд кондюков, что в реальной работе приведет перегреву и сгоранию ключа.

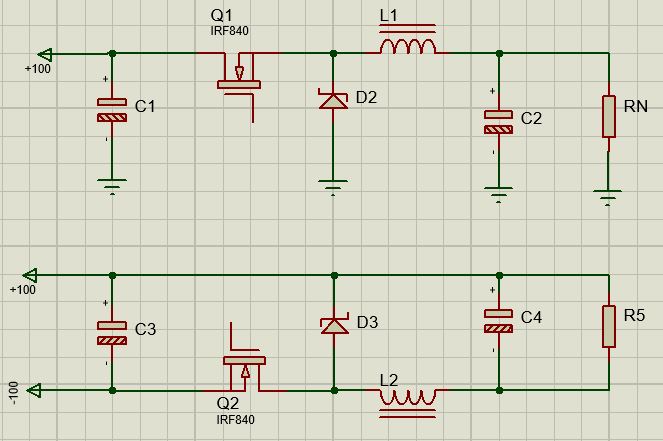

Ну а в реальности при перестановке кубиков это должно выглядеть так:

Размер : 51.99 KB
Виталя | Post: 715036 - Date: 20.02.21(18:48)
Ghennady Пост: 715035 От 20.Feb.2021 (17:36)
Ну а в реальности при перестановке кубиков это должно выглядеть так:
Так и выглядит. Оба варианта с одной и той же бедой.

_________________
С ув. Виталий.
Виталя | Post: 715038 - Date: 20.02.21(18:55)

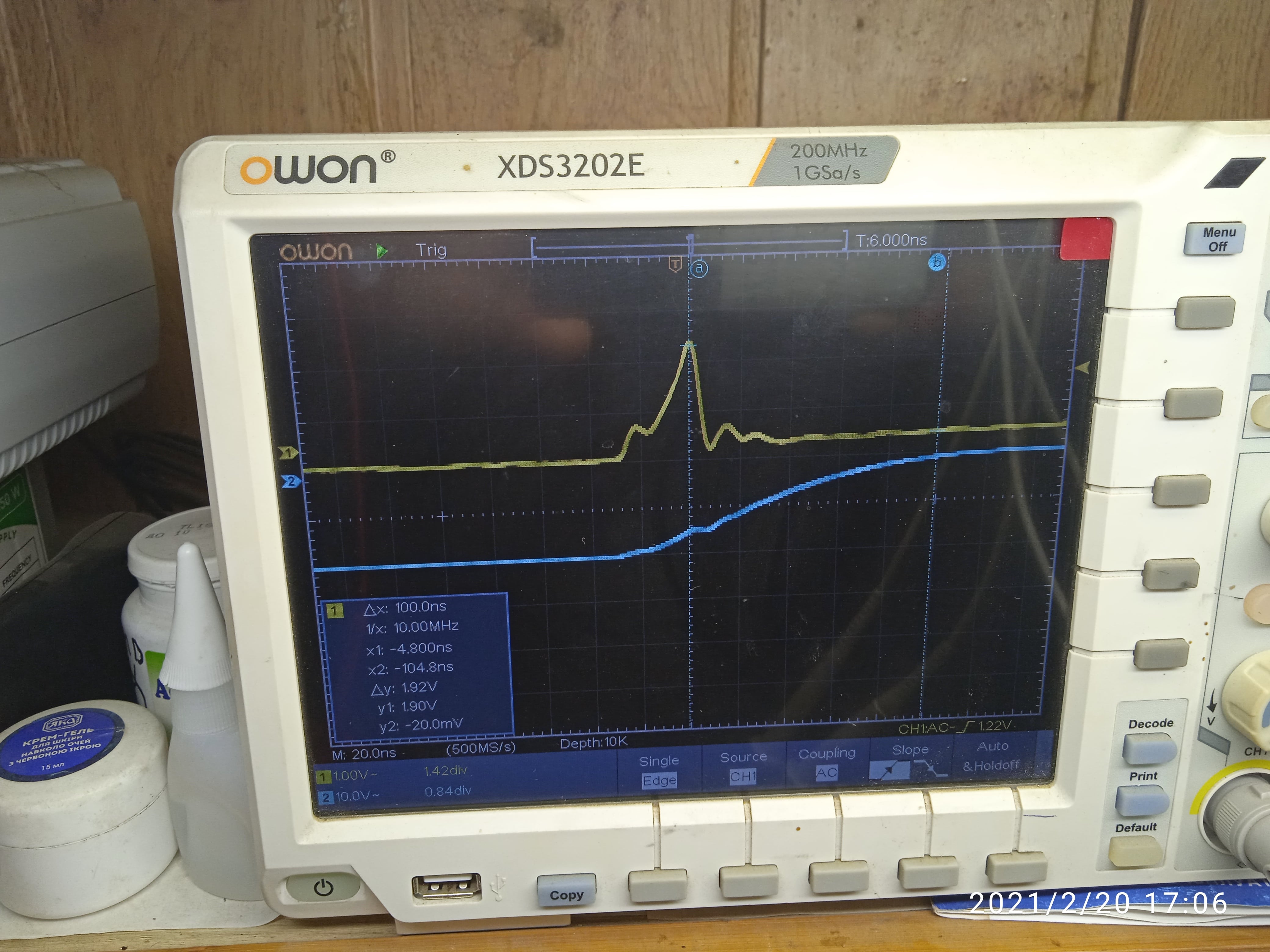

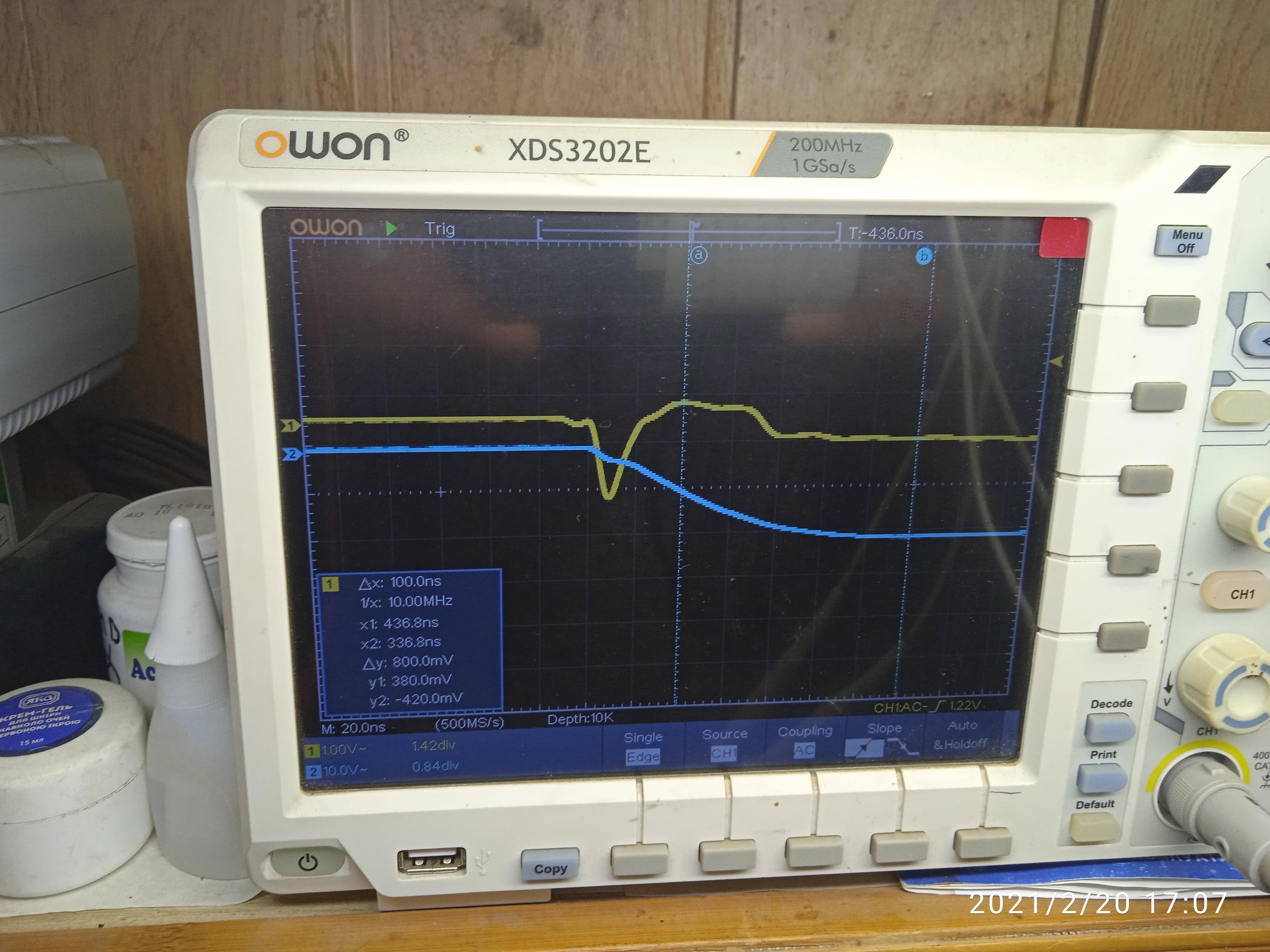

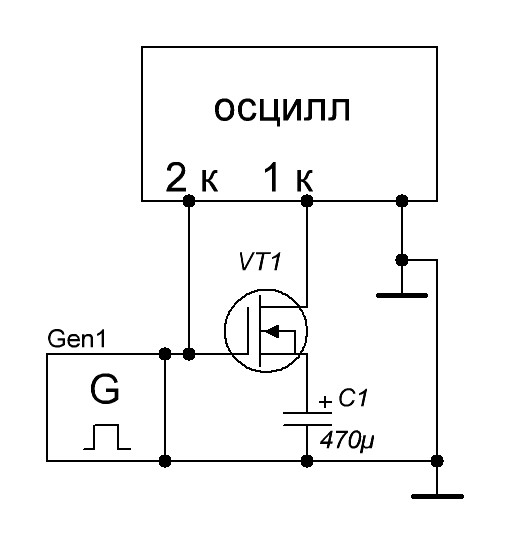

Удалил к ... всё. Оставил только генератор, полевик и электролит. Никаких питаний. Схема как есть. 1 - сток, 2 - затвор. Общие на "-" лита. Вот с отсюдова и растут "ноги". Откуда броски напряжения на висящем в воздухе (никуда кроме Ослика не подключенном) стоке?

Размер : 24.42 KB
Размер : 875.95 KB
Размер : 846.03 KB
_________________
С ув. Виталий.
- Правка 20.02.21(18:56) - Виталя
Виталя | Post: 715041 - Date: 20.02.21(19:01)
dedivan Пост: 715029 От 20.Feb.2021 (16:48) У тебя фольгированный текстолит односторонний есть?
Нету. Пока.

_________________
С ув. Виталий.
dedivan | Post: 715043 - Date: 20.02.21(19:38)
Виталя Пост: 715038 От 20.Feb.2021 (18:55)
Удалил к ... всё.

Откуда ?

Давай показывай как и чем ты питаешь схему управления.
Это по питанию через сеть.

_________________
я плохого не посоветую
Sergej_ | Post: 715044 - Date: 20.02.21(19:39)
Виталя Пост: 715038 От 20.Feb.2021 (18:55)
Откуда броски напряжения на висящем в воздухе (никуда кроме Ослика не подключенном) стоке?
Емкость затвор-сток заряжается.

sbal | Post: 715047 - Date: 20.02.21(19:47)
Затвор с истоком замкнуть R-ом.

_________________
в пути...
Виталя | Post: 715054 - Date: 20.02.21(19:52)
dedivan Пост: 715043 От 20.Feb.2021 (19:38)
Виталя Пост: 715038 От 20.Feb.2021 (18:55)
Удалил к ... всё.

Откуда ?

Давай показывай как и чем ты питаешь схему управления.
Это по питанию через сеть.
Сейчас. Но проверял питая от АКБ. Аналогично.

Размер : 181.21 KB
_________________
С ув. Виталий.
- Правка 20.02.21(20:10) - Виталя
dedivan | Post: 715059 - Date: 20.02.21(20:04)

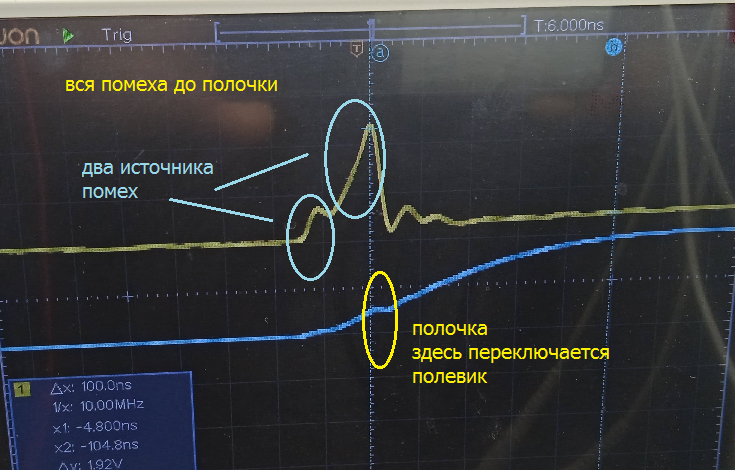

Два источника помех связаны с управлением
переключается что то внутри схемы и нарастает ток зарядки затвора.
Это цепь относится только к питанию УЦшки.

Размер : 428.41 KB
_________________
я плохого не посоветую
sbal | Post: 715063 - Date: 20.02.21(20:08)
Если бы транзюк был обычным, не полевиком, то сего безобразия не было бы.
Так думаю.

_________________
в пути...
dedivan | Post: 715066 - Date: 20.02.21(20:14)
Всю эту цепь управления нужно рассматривать абсолютно так же как и весь источник питания. Есть входной кондер- по питанию УЦ, ключ внутри, там же и диод, индуктивность проводов до затвора и общий провод- это все петля тока.
Её так же нужно восьмерить. Делить на две равные половинки и переворачивать.

_________________
я плохого не посоветую
