Post:#707454 Date:07.01.2021 (20:38) ...
Приветствую Вас, свободные искатели ХАЛЯВЫ. В поисках этой "Синей птицы", многие из нас приобрели себе мультиметры, генераторы, осциллографы и лабораторные БП. Но, более чем уверен, лабораторный БП с параметрами 30 В и 5 А, явно не всех удовлетворяет. Хочется чего нибудь хотя бы под 1 кВт и напруги поболее. Прошу помощи всех желающих в создании из "подножного хлама" регулируемого БП с параметрами 10 А, 100 В. Для начала. Естественно регулировка напряжения и тока обязательна, КПД под 95%, крайне желательно. Ну и гальваническая развязка от сети, естественно. Дед помню говорил, что с сердечника ТДКСа можно легко 1 кВт снять. Пусть не круглосуточно, 1 ч - мне лично, за глаза и за уши. Не, понимаю, копеечная халява в размножающейся искре и конденсаторе охлаждающем окружающую среду - дело святое (как и резонанс в бифилярной катушке), но даже для этих экспов, хороший БП - просто необходим. Жду помощи, желательно схем.
олег-джан | Post: 709141 - Date: 19.01.21(20:31)
если параллельно стоку и истоку включить последовательный контур,

Побольше амплитудку раскачать?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
zimnyaya | Post: 709142 - Date: 19.01.21(20:36)
олег-джан Пост: 709141 От 19.Jan.2021 (20:31)
если параллельно стоку и истоку включить последовательный контур,

Побольше амплитудку раскачать?

Там вот в параллельной теме, у дедивана, граждане стали постепенно сознаваться в очевидных фактах.
Например в том, что в простой колебательной системе запасать большую энергию невозможно, так как затраты и издержки ее сохранения там растут быстрее, чем мощность в этой системе.
Поэтому сильно раскачать не получится, а вот избавить транзистор от ударных нагрузок и обеспечить ему допустимое напряжение на стоке - вполне

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
олег-джан | Post: 709143 - Date: 19.01.21(20:39)
Сильно не получится...
Будет в аккурат удвоенная амплитуда...
Проверено на карасях, карпах и прочей чешуе

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
zimnyaya | Post: 709146 - Date: 19.01.21(20:47)
олег-джан Пост: 709143 От 19.Jan.2021 (20:39)
Сильно не получится...
Будет в аккурат удвоенная амплитуда...
Проверено на карасях, карпах и прочей чешуе

Беда с вами, теоретиками. Что последовательный, что параллельный - не различают

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
олег-джан | Post: 709147 - Date: 19.01.21(20:51)
Да чо сразу абзываешься!
На этом контуре происходит резонансный перезаряд с удвоением амплитуды...
Используется для принудительного закрытия тиристора на постоянном токе....применяется в электроудочках...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
- Правка 19.01.21(20:51) - олег-джан
bazarov | Post: 709150 - Date: 19.01.21(20:56)

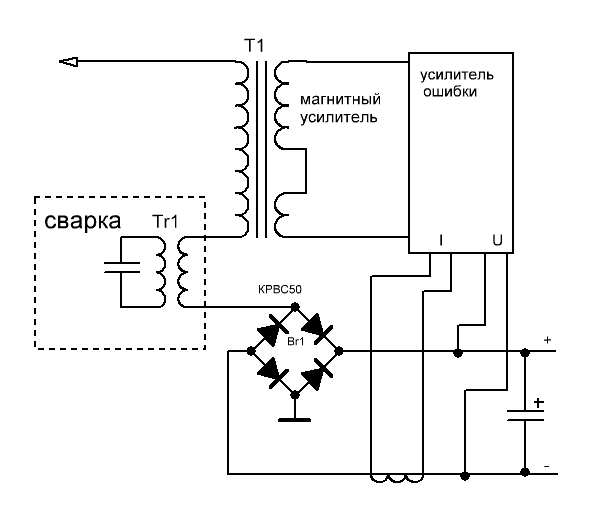

Когда-то баловался с ПИКушками и с дуру решил сделать БП 0,5-30 Вольт 0,01- 3 Ампера. Стабилизация по току и напряжению. В принципе почти получилось. Секретом успеха стала большая выходная ёмкость фильтра, которая не давала всплесков напряжения при резком подключении нагрузки. Но вот беда, слабые токи тогда стабилизировать не получается. Если стабилизировать ток не нужно, тогда предлагаю свою схему. Просто в качестве нагрузочного балласта использовать магнитный усилитель. Эти усилители использовались в промышленности до сотен киловатт. Сейчас фирма Сименс использует данный эффект в подстанциях чтобы загасить реактивную энергию. Просто последовательно с нагрузкой подключаем трансформатор который по обратной связи изменяет ток в своей обмотке. Никакого нагрева, питание от переменки, да хоть от сети напрямую, почти ничего не греется и так далее. В качестве источника питания используй полумостовой сварочник с параллельным контуром на выходе. Тогда частота вообще десятки килогерц. На ферритах всё будет компактно. Проверять работоспособность схемы просто. Тыкаешь на выход при разных напряжениях большую нагрузку и размыкаешь цепь. По всплеску напряжения будут видны перепады напряжения. И нихрена не греется. Кроме лампочки в нагрузке.

Селёдка!! Размер : 7.58 KB
Селёдка!!
_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
zimnyaya | Post: 709151 - Date: 19.01.21(21:03)
олег-джан Пост: 709147 От 19.Jan.2021 (20:51)
Да чо сразу абзываешься!
На этом контуре происходит резонансный перезаряд с удвоением амплитуды...
Используется для принудительного закрытия тиристора на постоянном токе....применяется в электроудочках...

Тут совсем другой случай, параллельно транзистору стоит диод, и рост амплитуды на контуре ничем не ограничен, кроме его внутренних потерь

_________________
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
олег-джан | Post: 709155 - Date: 19.01.21(21:15)
Зимняя, ставится стандартная цепочка из кондера, резистора и диода...один фиг рассеивается все на резисторе...
А если это регулировка в первичке сварочника, то вообще пипец картинка...
Не место здесь транзисторам...
Тиристор наше все!
Он чихать хотел на эти переходные процессы...штатный режим обратимого пробоя в крайнем случае...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Antek | Post: 709162 - Date: 19.01.21(21:33)
zimnyaya Пост: 709131 От 19.Jan.2021 (20:08)
Вот вместо того, чтобы ветку заполнять своим токованием, придумали бы как решить конкретную задачу, которую Виталя обозначил: как наиболее красиво убрать выброс напряжения, который возникает при работе ШИМ, не рассеивая его в тепло

Я уже написал как решить

_________________
А вы друзья как не садитесь-все в музыканты не годитесь.
Виталя | Post: 709174 - Date: 19.01.21(22:57)
Дед, это оно?:[ссылка]

_________________
С ув. Виталий.
олег-джан | Post: 709178 - Date: 19.01.21(23:20)
Нет, дед за другую схему...гемморную...
А эту я показывал...


_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Издалека | Post: 709180 - Date: 19.01.21(23:35)
Витале и всем остальным диванным пионЭрам!!!!!
У ЛАБОРАТОРНОГО блока питание не может быть конденсаторов на выходных клеммах!!!
Если он есть - то это приводит к большим тратам бабла на сгоревшие детали.
Дешевле один раз потратится на правильный.
Проверено на многолетнем опыте . . .

козлайский | Post: 709217 - Date: 20.01.21(09:40)
Хорошая вещь была. Еще помню их.
https://forum.cxem.net/index.php?/topic/210071-%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BB%D0%B8%D0%BF%D1%81-35%D0%BF%D0%BE%D0%BC%D0%BE%D0%B3%D0%B8%D1%82%D0%B5-%D1%81%D0%BE-%D1%81%D1%85%D0%B5%D0%BC%D0%BE%D0%B9/

- Правка 20.01.21(09:43) - козлайский
dedivan | Post: 709297 - Date: 20.01.21(18:45)
Виталя Пост: 709174 От 19.Jan.2021 (22:57)
Дед, это оно?:

Нет. рядышком
[ссылка]
"Спустя некоторое время схема была найдена." То есть он в схемотехнике ничего не понимает и сам нарисовать не может, да и чужую с ошибками перерисовал.
Но сама схема идеологически правильно построена.
Отдельно узел транса-изолятора от сети и отдельно регулировка во вторичке.

китайский вариант, всем известный по блокам питания компа, или сварочника, отличается совмещением ужа с ежом- и изолятор и регулировка
вместе и одно в ущерб другому.

А правильно именно так- отдельные блоки.
Транс может быть и обычным железным двух пудовым и ферритовым с преобразователем и хоть тесла пусть там стоит- это не колышет никого.

Всегда можно одно на другое поменять. У китайца ты фиг чего поменяешь, только вместе с яйцами...



_________________
я плохого не посоветую
- Правка 20.01.21(18:53) - dedivan
dedivan | Post: 709298 - Date: 20.01.21(18:51)
Издалека Пост: 709180 От 19.Jan.2021 (23:35)
Витале и всем остальным диванным пионЭрам!!!!!
У ЛАБОРАТОРНОГО блока питание не может быть конденсаторов на выходных клеммах!!!

Привет обезьяним пастухам!!!
Это погоди- нетарапись
Это уже третья, самостоятельная функция для третьего блока- ограничение тока, там же остатки помех убираются, это уже аналоговый узел самостоятельный. И может отдельно работать даже без нашего питания.

А если мы варить будем металл нашим блоком- на этот третий блок и не нужен.
Видишь как удобно - кубиками строить.
А твои обезьяны знают про кубики?
В ваших магазинах кубики продают?

_________________
я плохого не посоветую
- Правка 20.01.21(18:55) - dedivan
