Здравствуйте!
Кратко: При намотке трансформатора оказалось что семь витков и 13, из которых 10 намотаны в одну, а 3 в другую(обозначим 7=10-3) - дает разный результат. А именно, во втором случае напряжение на выходе (вторичке) - выше! Я непонимаю как это обьяснить. Надеюсь что тут мне помогут. Либо убедиться в том что Г мы в школе учили, либо что я плохо учился...
Подробнее: На днях налаживал преобразователь напряжения для счетчика Гейгера и наткнулся на непонятный эффект с повышающим трансформатором. Схема преобразователя приведена на рисунке.
В качестве повышающего трансформатора использовалась готовая импортная катушка индуктивности, каких сейчас много в продаже. Они в прайсах обозначаются CW68. Я использовал катушку с максимальной индуктивностью, какую смог найти: 680мкГн. Собственно мне нужна была не индуктивность а количество витков побольше. Она использовалась как вторичка. Первичная и детекторная(III) обмотки наматывались поверху тонким лакированным проводом ( ориентировочно Ф 0.08мм ). Так как количество витков во вторичке неизвестно, необходимо было опытным путем подобрать количество витков в первичке, а также обеспечить такой режим в котором схема потребляла бы менее 1мА.
К выходу +HV через 100МОм-ный делитель был подключен цифровой тестер. К коллектору транзистора - осциллограф. Схема питалась от регулируемого источника питания, который имеет встроенные индикаторы напряжения и тока.
Начиная с трех витков в (I) и (III) я при включенной схеме сначала стал наматывать первичку. С увеличением числа витков росло и выходное напряжение. Ну это ладно - скажем, сердечник выходил из насыщения. После 10-го витка оно наконец-то начало падать, но, к сожалению, так и недостигнув нужной мне величины. Тогда я стал доматывать (III) - с ней также был обнаружен экстремум, на 6-и витках, и опять недостаточное выходное напряжение. Надо заметить, что тут экстремум был обусловлен переходом системы в иной колебательный режим. Тоесть на осциллографе до этой поры наблюдались периодические скачки напряжения, которые затем постепенно затухали в колебательном процессе (частота осцилляций ок. 2МГц, период скачков соотв. частоте ок. 15кГц). А после 6-го витка на осциллографе появлялся меандр (ну почти...)частотой ок.2МГц с амплитудой в 2-3 раза ниже чем была максимальная у скачков.
Я вернул обмотку (III) в точку максимума и просто из любопытства мотнул проводом первички пару витков в обратном направлении. Напряжение на выходе выросло. Оказалось что три обратных витка достаточно чтоб получить нужное мне напряжение(400В на выходе удвоителя). По идее 10-3 должно быть эквивалентно 7. Я отмотал первичку до 7 витков и с удивлением обнаружил что это не так. Напряжение падало. Похоже что сердечник снова насыщался. Кароч дальше я уже ничо не понимаю. Но требуемые параметры получил - ток потребления - около 1 мА.
Еще нужно отметить что защитного шунтирующего диода параллельно первичке нет не зря. С ним резко возрастает ток потребления, понятно почему. А сама намотка производилась таким образом, что средняя точка была закреплена на сердечнике, а свободные концы, хоть и были припаяны к плате, всеравно могли свободно наматываться сверху катушки.
Поскольку с доступом на этот сайт у меня последнее время не всегда хорошо, я уже размещал эту тему тут. Там уже успели списать все на паразитные емкости и предложить мне другие варианты схемы. Тут этого делать ненадо. Я почему здесь разместил тему а не на electronix.ru - потомучто помоему она сверхединицей пахнет.
Здравствуйте!
Кратко: При намотке трансформатора оказалось что семь витков и 13, из которых 10 намотаны в одну, а 3 в другую(обозначим 7=10-3) - дает разный результат. А именно, во втором случае напряжение на выходе (вторичке) - выше! Я непонимаю как это обьяснить. Надеюсь что тут мне помогут. Либо убедиться в том что Г мы в школе учили, либо что я плохо учился...
Подробнее: На днях налаживал преобразователь напряжения для счетчика Гейгера и наткнулся на непонятный эффект с повышающим трансформатором. Схема преобразователя приведена на рисунке.
В качестве повышающего трансформатора использовалась готовая импортная катушка индуктивности, каких сейчас много в продаже. Они в прайсах обозначаются CW68. Я использовал катушку с максимальной индуктивностью, какую смог найти: 680мкГн. Собственно мне нужна была не индуктивность а количество витков побольше. Она использовалась как вторичка. Первичная и детекторная(III) обмотки наматывались поверху тонким лакированным проводом ( ориентировочно Ф 0.08мм ). Так как количество витков во вторичке неизвестно, необходимо было опытным путем подобрать количество витков в первичке, а также обеспечить такой режим в котором схема потребляла бы менее 1мА.
К выходу +HV через 100МОм-ный делитель был подключен цифровой тестер. К коллектору транзистора - осциллограф. Схема питалась от регулируемого источника питания, который имеет встроенные индикаторы напряжения и тока.
Начиная с трех витков в (I) и (III) я при включенной схеме сначала стал наматывать первичку. С увеличением числа витков росло и выходное напряжение. Ну это ладно - скажем, сердечник выходил из насыщения. После 10-го витка оно наконец-то начало падать, но, к сожалению, так и недостигнув нужной мне величины. Тогда я стал доматывать (III) - с ней также был обнаружен экстремум, на 6-и витках, и опять недостаточное выходное напряжение. Надо заметить, что тут экстремум был обусловлен переходом системы в иной колебательный режим. Тоесть на осциллографе до этой поры наблюдались периодические скачки напряжения, которые затем постепенно затухали в колебательном процессе (частота осцилляций ок. 2МГц, период скачков соотв. частоте ок. 15кГц). А после 6-го витка на осциллографе появлялся меандр (ну почти...)частотой ок.2МГц с амплитудой в 2-3 раза ниже чем была максимальная у скачков.
Я вернул обмотку (III) в точку максимума и просто из любопытства мотнул проводом первички пару витков в обратном направлении. Напряжение на выходе выросло. Оказалось что три обратных витка достаточно чтоб получить нужное мне напряжение(400В на выходе удвоителя). По идее 10-3 должно быть эквивалентно 7. Я отмотал первичку до 7 витков и с удивлением обнаружил что это не так. Напряжение падало. Похоже что сердечник снова насыщался. Кароч дальше я уже ничо не понимаю. Но требуемые параметры получил - ток потребления - около 1 мА.
Еще нужно отметить что защитного шунтирующего диода параллельно первичке нет не зря. С ним резко возрастает ток потребления, понятно почему. А сама намотка производилась таким образом, что средняя точка была закреплена на сердечнике, а свободные концы, хоть и были припаяны к плате, всеравно могли свободно наматываться сверху катушки.
Поскольку с доступом на этот сайт у меня последнее время не всегда хорошо, я уже размещал эту тему тут. Там уже успели списать все на паразитные емкости и предложить мне другие варианты схемы. Тут этого делать ненадо. Я почему здесь разместил тему а не на electronix.ru - потомучто помоему она сверхединицей пахнет.

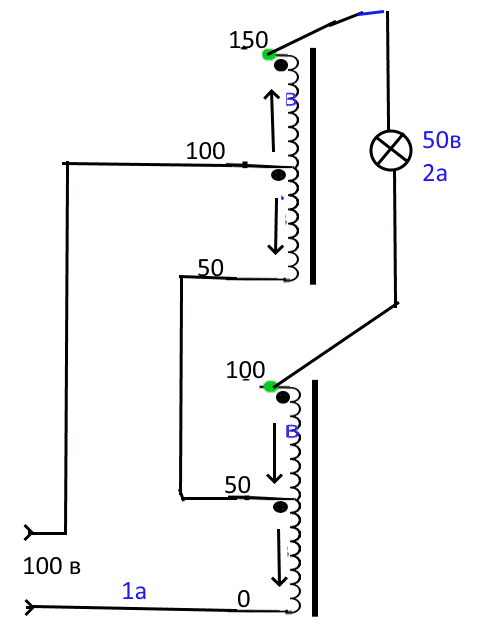

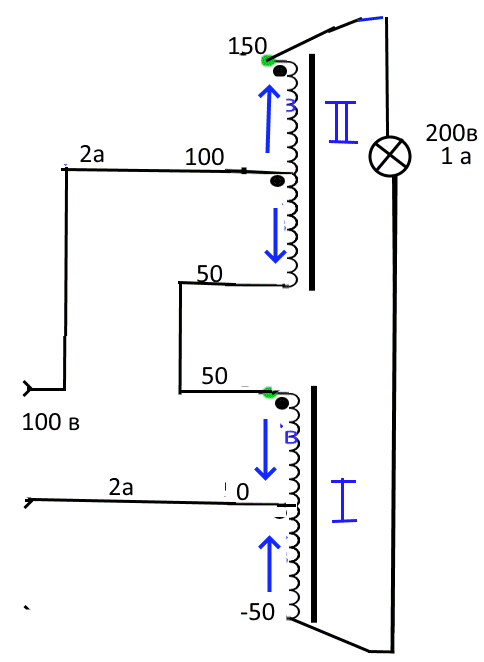

токи там за счёт разностного напряжения...совсем не как должно быть в правильном трансформаторе.
