Форум - Новые технологии - Сделай сам - ЛУТ и водорастворимая бумага. - Стр.3
<][ 1 | 2 | 3 ]
Модератор: admin
Post:#560682 Date:06.11.2017 (18:44) ...

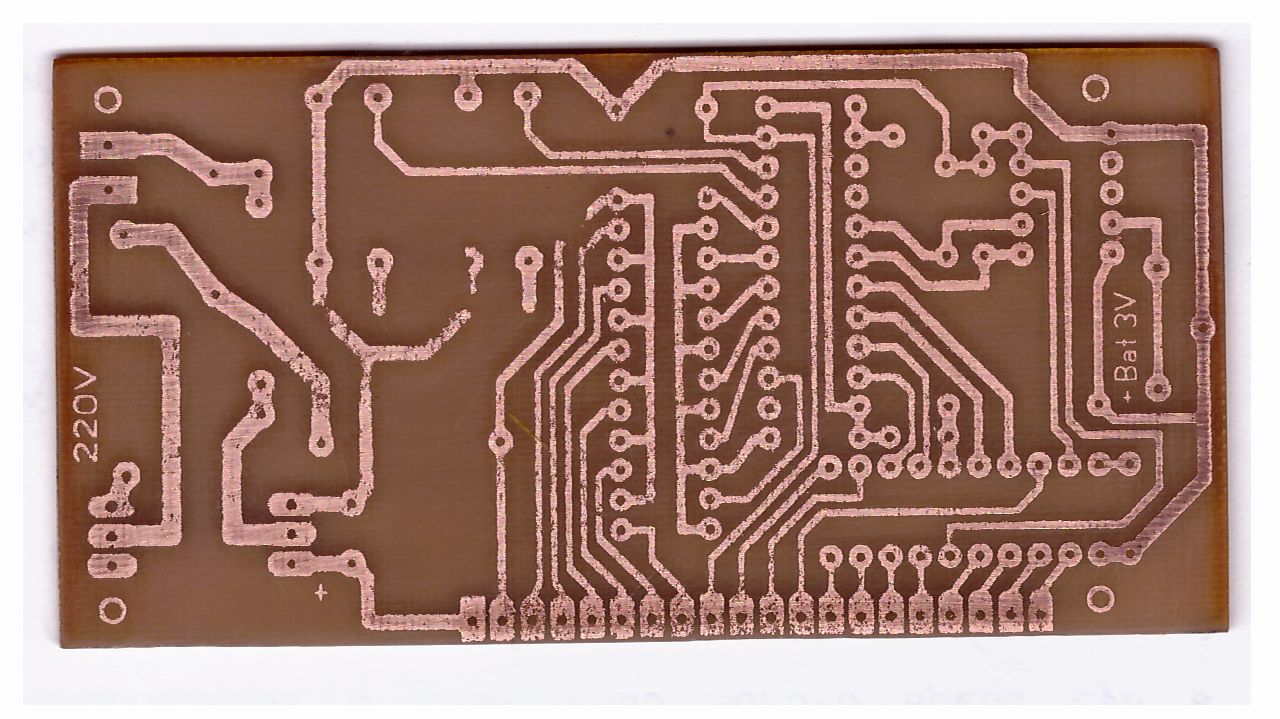

Лазерно-утюговая технология изготовления печатных плат и водорастворимая бумага. Эксперимент.
Бумагу купил в магазине для самоделок и мыловаров. 55 рублей за лист формата А4.
Печатную плату на лазерном принтере в программе Спринт Лайот как обычно напечатал. Дальше утюгом прижарил к меди.
Поместил под кран. Бумага моментально стала прозрачной и смылась в виде мути. Дальше травление как обычно.
Тонер меня слегка подвел. Не везде был достаточно толстым и подтравился. Но мелкие цифры получились на удивление удачно.
Jeka343 | Post: 560762 - Date: 07.11.17(08:46)
Ihtiandr Пост: 560761 От 07.Nov.2017 (08:31)
Я всегда медь "обезжириваю" шкуркой-нулевкой. На получившийся рельеф хорошо тонер липнет.

Обрати внимание на админовскую плату.
Именно те места, которые максимально зашкуренны - и плучились хуже всего.


Это происходит по тому что в бороздках от наждачки остаются маленькие полости, в которые затекает хлорное железо и протравливает под дорожками. Поэтому я и писал выше:
Плату нельзя шкурить перед ЛУТ. Очищать, если это необходимо, только химическими методами. В самом крайнем случае стирательной резинкой.


_________________
Теорию знаю только теоретически.
- Правка 07.11.17(08:49) - Jeka343
Ihtiandr | Post: 560764 - Date: 07.11.17(09:32)
Jeka343
Это места максимальной неровности из-за текстуры внутренней армировки текстолита.
То есть медь изначально "в клеточку", а шкурка немного исправляет эту неровность.
Я стараюсь шкурить не в одном направлении, чтоб такого рисунка не осталось.



_________________
Человек создан для счастья, как птица для работы
Jeka343 | Post: 560765 - Date: 07.11.17(10:20)
Вот видишь как странно получается. Я говорю о годами проверенной технологии, а народ тут пишет о "в точности наоборот". Я и про глянцевую фотобумагу тоже. Видимо можно и так и эдак. Но от шкурения я отказался уже очень давно. Шкурил лишь когда лаком рисовал.

_________________
Теорию знаю только теоретически.
СНК | Post: 560766 - Date: 07.11.17(10:22)
Forex Пост: 560709 От 06.Nov.2017 (21:53)
Да и вообще это вечная проблемма. Я обычно её решаю при помощи слепыша. У меня ещё есть запас очень хороших слепышей. Там не метализированные отверстия, а пистоны. И сделаны прочно, что при перепайке дорожки не отваливаются. Но они могут и кончиться. А в продаже одно говно!


Форекс, покажи чего получилось.. а то все хвастаешься.

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)
СовсемДикий | Post: 560768 - Date: 07.11.17(10:43)
Админ, спасибо за идею с водорастворимой бумагой. Отличная тема. Удачи, Алексей.
P.S. Жека, как ни странно, прав насчет наждачки.

- Правка 07.11.17(10:51) - СовсемДикий
Forex | Post: 560770 - Date: 07.11.17(11:13)
Форекс, покажи чего получилось.. а то все хвастаешься.

Я не понял что показывать. Как на слепыше напаяно что-ли? И чем там хвастаться-то? Понавтыкал всё подряд и соединил проводами.
Это красивые платы показывают. К тому же их вытакивать из закрытой коробки и ещё из коробки экрана, да ещё всё отсоединять. Нетуж.

Оставшиеся фирменные слепыши могу показать.

СНК | Post: 560771 - Date: 07.11.17(11:15)
Вот редиска..

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)
Forex | Post: 560773 - Date: 07.11.17(11:34)
Сам редиска. Вот тебе для успокоения: Рождение охуитительного девайса и окончательный-рабочий его вид.

У Вас нет прав скачивать этот файл. Зарегистрируйтесь .
- Правка 07.11.17(11:37) - Forex
sbal | Post: 560791 - Date: 07.11.17(14:56)
Щуп конкретный

_________________
в пути...
Forex | Post: 560856 - Date: 08.11.17(21:10)
Да щуп, по сравнением с девайсом - херня. Щупов типа Тектроникс подобных полно, а таких девайсов нет!

Forex | Post: 560857 - Date: 08.11.17(21:12)
Кстати. Водорастворимую бумагу дешевле 47 руб. за один лист (не пачку, а именно лист) А4 не нашёл. Дороговато однако.
Надо с этим что-то делать.

admin | Post: 560866 - Date: 08.11.17(23:22)
Forex Пост: 560857 От 08.Nov.2017 (21:12)
Кстати. Водорастворимую бумагу дешевле 47 руб. за один лист (не пачку, а именно лист) А4 не нашёл. Дороговато однако.
Надо с этим что-то делать.

А у тебя что, массовое производство плат? Для опытных единичных образцов как бы не критично. А вообще надо на Алиэкмспресс поискать. Я вообще по 55 беру.

_________________
... а я тут Главврач, санитар и уборщица ...
