Post:#404100 Date:13.12.2012 (17:30) ...
Скоро зима, морозы, машина плохо заводится, аккумуляторы мрут как мухи.
Надо их заряжать и лечить.
Idris | Post: 412507 - Date: 10.03.13(12:44)
ДедИван, Jeka343 СПАСИБО!!!
Побежал я на рынок (пока он не закрылся) искать сердечники от ТПИ
потому как у меня все разнокалиберные.

dedivan | Post: 412512 - Date: 10.03.13(14:05)

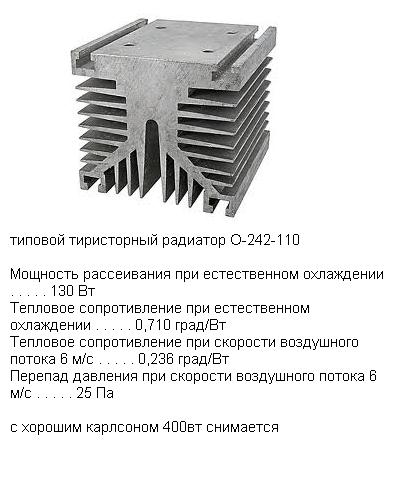

Посчитал сколько тепла будет?

Размер : 35.74 KB
_________________
я плохого не посоветую
- Правка 10.03.13(14:05) - dedivan
GDN | Post: 412515 - Date: 10.03.13(14:34)
Чтобы эффективно рассеять импульсную мощность желательно выбирать металлические корпуса (транзисторов, диодов), затем вешаем напрямую на массивную медную пластину (если ёмкость позволяет), а пластину уже через большой изолятор к радиатору. Бериллиевая керамика - очень интересный вариант для снижения ёмкости, надо чипы с ней искать. Опасно для здоровья! Купить нереально. Я пытался, продавец на меня фсбшников грозился натравить. Радиаторы активные и пассивные не одно и то же.

dedivan | Post: 412518 - Date: 10.03.13(15:43)
Это розовенькая? Все свч транзисторы на ней делали.
Брали битые транзюки и вместо прокладки использовали.
Счас их наверное нереально найти- все на драгметы поздавали.

_________________
я плохого не посоветую
dedivan | Post: 412522 - Date: 10.03.13(15:57)
Личеные вопросы и личные обиды решайт в личке.

_________________
я плохого не посоветую
Lisp | Post: 412523 - Date: 10.03.13(15:57)
Я каждое утро кушаю творог подзалупный.
Поэтому извините что все слова у меня с вонью выходят.

- Правка 10.03.13(16:18) - dedivan
GDN | Post: 412524 - Date: 10.03.13(16:08)
Да розовая. Dedivan, подскажи:
1) если есть желание попробовать сделать зарядку в виде "томографа" из трансформаторной стали, на какое время размагничивания можно рассчитывать если применить твой метод ускорения (магнитик)? Сталь от промышленных трансформаторов (2Тл, 0,3-0,5мм), свернута в рулон и распилена и соответствующим методом обработана.
2) если магнитик электропроводящий (мадно-хромо-никель или эпоксид), будет ли магнитный поток пересекать магнит или деформация будет заканчиваться до магнита? Интересует вероятность разогрева.

dedivan | Post: 412526 - Date: 10.03.13(16:17)
GDN Пост: 412524 От 10.Mar.2013 (15:08)
, на какое время размагничивания можно рассчитывать если применить твой метод ускорения (магнитик)?

Правильно кумекаешь- но это мерять надо. У каждой стали свои параметры будут. А примерно все равно десяток микросекунд.
Да еще плюс большая отрицательная мндуктивность будет.
Звону будет....
А ферритовый магнит чем тебя не устраивает?

_________________
я плохого не посоветую
VVM | Post: 412528 - Date: 10.03.13(16:32)
Jeka343 Пост: 412480 От 10.Mar.2013 (07:21)
Идрис. В даташитах пишется ток на один диод. Но на практике с таким средним током он работает очень не долго. Даже на хорошем радиаторе. Я значение даташита делю на 3, на 4 минимум в своих разработках. Иногда делю даже на 10 ))).

Если диоды работают на пределе или неизвестно, с какой нагрузкой, можно увеличить скважность в 1-3 раза.
Естественно и время лечения (зарядки) увеличится.
Но, от простого - к "сложному", что бы не было "мучительно больно" за безвременно ушедшие приборы.

_________________
Владимир \"2 процента людей — думает, 3 процента — думает, что они думают, а 95 процентов людей лучше умрут, чем будут думать\"
dedivan | Post: 412531 - Date: 10.03.13(16:59)
Не бывает ничего просто так- без причины.
На все есть своя причина- если вылетел прибор, значит
где то промахнулся - или с теплом или с напряжением.


_________________
я плохого не посоветую
Idris | Post: 412535 - Date: 10.03.13(17:21)
dedivan Пост: 412478 От 10.Mar.2013 (06:13)

тут косички из ИЗОЛИРОВАННОГО провода вне конкуренции.

Согласен, но:
1) Не знаю как правильно её плести и из провода какой толщины, хотя
кроме плюсов по индуктивности при эксплуатации с косичкой гораздо
удобнее было бы, ведь она же гибкая.
2) Даже одна лента шириной 30 мм и толщиной 0,5 мм это 15 кв/мм.
Набрать даже 15 кв/мм косичку... Влезет ли она? а если 30, 45
или 60 кв/мм общим сечением делать (эквивалент двух, трех или четырех
слоев вторички из медной ленты толщиной 0,5 мм) то наверно точно
не влезет. (я так думаю)

Купил 7 шт ТПИ от 3УСЦТ. Иду варить их в воде (расклеивать).
Вычитал такой способ в нете. Раньше не доводилось этим заниматься.
Других, попроще способов нет? (Что б желательно феррит не расколоть)

dedivan Пост: 412512 От 10.Mar.2013 (13:05)
Посчитал сколько тепла будет?

Пока еще не считал и не знаю как свой радиатор посчитать, но другого радиатора
пока все равно нет. И если его не хватит, то сначала поищу медную пластину для
прокладки, а потом (если опять же не хватит), как выход из положения думаю, что
если будет сильно греться, то добавлю еще пару корпусов диодов (до общего
количества шесть) чтоб меньше тепла на каждом выделялось. Тем более получиться,
как Jeka343 писал, данные даташита поделятся на: 6 корпусов, в них двенадцать
диодов.
Ток 3200А делим на двенадцать получаем 266А через каждый при правильном их
подключении - уже тепла с каждого меньше, да и падение напряжения на них будет меньше.
Поправьте если в чем то заблудился.
Так что планирую пока такой путь (если не поправите), а там практика покажет.
Спасибо всем за поддержку.

- Правка 10.03.13(20:39) - Idris
Idris | Post: 412568 - Date: 10.03.13(20:30)
Поставил кипятить ТПИшки и забыл за них. Вспомнил через час.
Вынял из кипятка. Руками (в брезентовых перчатках) разнялись
все (с некоторым небольшим усилием).
Сердечники все целые.

inkan | Post: 412630 - Date: 11.03.13(01:35)
Извините за оффтоп. Бериллиевая керамика имеет белый цвет. Розовая - это 22ХС, она не опасна. Подкладки под транзисторы можно найти в советской технике (например, в осциллографах из неё делали подкладки под транзисторы оконечных каскадов усилителей верт. и гориз. отклонения). Если её не крошить, то малоопасна. Но всё же следует хранить её подальше от жилья (на даче в сарае) и обращаться с предельной осторожностью при монтаже, после установки покрыть лаком и забыть о ней. Порошок оксида бериллия очень опасен. Я один раз его обнаружил в транзисторе П214 - делал стабилизатор на 5 В и спалил этот транзистор, после чего вскрыл его тисками, а из корпуса высыпалась целая чайная ложка белого порошка. С тех пор никакие советские радиоэлементы не вскрываю. Для теплопроводящих подкладок в современных условиях лучше использовать номакон.

dedivan | Post: 412648 - Date: 11.03.13(09:21)
Sergh Пост: 412119 От 07.Mar.2013 (12:54)
это чтобы от аккума ток блокировать? Нашли бы на барахолке какой промышленный частотный, ДЧ141-80 или на больше ампер,


Частотный- это для лектриков- для них все что быстрее 50 гц- все высокочастотное.
А для нас это очень медленный диод. То есть после импульса прямого тока он закрывается 2 мкс. То есть в течении 2 мкс- это просто перемычка, причем почти с нулевым сопротивлением.
Есть ульрафаст- сверхбыстрые диоды за 200 нан закрываются- и то создадут большой разрядный ток в момент выключения.
Например в сварочниках такие ставят но с дросселем, простым или хитрым- магнитным диодом.
Поэтому и ставим шоттки. У них этого эффекта - рассасывания заряда вообще нет.
Вот такие они простые диоды.

А уж про то, как используют эту диодную тормознутость - рассказывал в теме про сосики.

Размер : 25.42 KB
_________________
я плохого не посоветую
- Правка 11.03.13(09:34) - dedivan
VVM | Post: 412673 - Date: 11.03.13(13:49)
Idris Пост: 412535 От 10.Mar.2013 (16:21)

1) Не знаю как правильно её плести и из провода какой толщины, хотя
кроме плюсов по индуктивности при эксплуатации с косичкой гораздо
удобнее было бы, ведь она же гибкая...

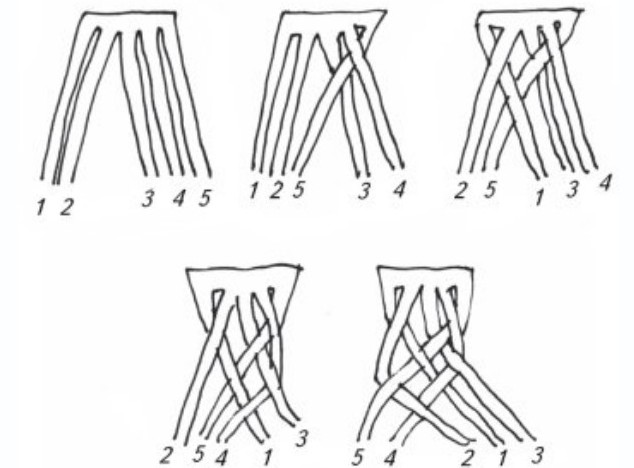

Из кожи плетут как на картинке.
Провода,понятно, чем тоньше - тем лучше.
По скин эффекту, наверно до 0.5 мм.

Размер : 49.75 KB
_________________
Владимир \"2 процента людей — думает, 3 процента — думает, что они думают, а 95 процентов людей лучше умрут, чем будут думать\"
