Post:#60299 Date:03.03.2007 (18:56) ... давайте разработаем ряд конструкций современных портативных самогонных аппаратов... спирт штука интересная и метод тоже .
(Админ если 3 дня нихто не буде отвечать - удали нафиг )
dedivan Пост: 181840 От 23.May.2009 (10:18)
5 вольтовые микросхемки даже у заядлых самогонщиков от 12 вольт дохнут.
Дед Иван прищурив один глаз сказал.. (вроде как, и плохого не посоветовал )...
Вот ссылка на журнал "Радио 1991 номер 6" почитай там на странице 57 "Применение микросхем серии КР1561" ftp://ftp.radio.ru/pub/arhiv/1991/06.djvu , обрати внимание на напряжение питания 3..18 вольт.
p.s. только скачать её у меня получилось качалкой (опера не скачивает)
denick Пост: 181832 От 23.May.2009 (06:06)
Можно и так... D1 стоит "на всякий случай", а так, он и не нужен...
З.Ы. Релюхи можно купить, но проще будет обратиться в любую фирму в городе, которая занимается кондиционерами. У них дохлых кондеев-тьма (сам в такой работаю). Там есть такие запчасти. Думаю не возьмут денег за плату со сдохшего кондея...
Твоя схемка работать не будет.. не стану перечислять теоретические ошибки в схеме, но практически - заколебёшься подбирать рэле, которое от кодёров будет держать 5 сек. И если даже чудом у тебя какое нить герконовое реле и заработает, то 220 оно точно надежно шамкать не будет.. тем более 1 час - это вааще не реально подобрать обвеску. (ну в смысле, чтоб оно стабильно через час щелкало). А Игорю нужна еще и регулировка - тут вааще не реально чего-то регулировать.
Я сам любитель использовать б/у шные детали или всякую некондицию. Но никому не советую, ОСОБЕННО на новых неопробованных образцах. Да и стоимость всего комплекта думаю уложится в 100р...
А диод защитный, чтоб обратным током не выбило транзистор. Он нужен. Не известно что Игорь за рэле к томуж поставит. И на схеме есть еще чиста защитные резисторы (к слову еще 1 забыл нарисовать). Они тоже нужны. Без них конечно всё работать и так будет.. но насколько долго??
Я просто больше практик.. гениальное оно конечно просто.. но капризно и не надёжно.. а на практике предпочитаю перестраховаться.
Игорь63.. я еще тут благодаря denick (правда косвенно) обнаружил ещё ошибку. Я не правильно с пьяных шар сделал расчет RC цепи на 5 сек. Там вместо переменника на 390к, нужно поставить переменник на 75к.. (ну или рядом) более точно практикой подберёшь, и еще последовательно с регулировочным резистором генератора (один час) поставь еще резистор на 10-100к, он будет одновременно и защитные функции выполнять и ограничит нижний предел регулирования.
Вааще-та кондёром 4 700 мкФ мона удержать даже пускатель МКИ (пме-111, по старому, ежели его перевести на постоянку).
Реле, про которые я говорил, обладают замечательным гистеризисом....буржуи, мать их...
4 700 мкФ будет держать енту релюху в районе 50-55 минут, чтА близко к часу...
_________________ Так то оно так, а вот как коснётся-вот тебе и пожалуйста..
denick Пост: 182234 От 25.May.2009 (14:27)
Вааще-та кондёром 4 700 мкФ мона удержать даже пускатель МКИ (пме-111, по старому, ежели его перевести на постоянку).
Реле, про которые я говорил, обладают замечательным гистеризисом....буржуи, мать их...
4 700 мкФ будет держать енту релюху в районе 50-55 минут, чтА близко к часу...
Ты видел мой расчет для КМОП логики на час? (t=0.7RC)
...Более того скажу это расчет на полпериода генератора т.е. на 1800с умножаем на 2 получаем 3600с для полного цикла генератора.
Иными словами, RC цепь на час, это кондер 4700мкФ и сопротивление 1 МОм.
Теперь подумай? может быть у релюхи сопротивление 1 МОм, тем более, которая должна надёжно 220 шамкать?
Jeka343 - спасибо за схемку , сегодня спаял все работает !
При емкости 2200мкФ и сопротивлении 470 кОм измеренное время паузы
36 мин.
Думаю скоро начну новую серию опытов .
фу... отлегло от сердца.. значит всё правильно рассчитал... при 4700 - всё будет значит "+,-" в норме... просто щас взялся разрабатывать новый участок (под дом).. к приборам и технике подойти не могу (в смысле к себе в сад), чтоб проверить.. ночую у бывшей жены.. а днями топором, мечом и ножовкою )) сюда приезжаю.. брага.. а потом с утра опять на участок. Очень счастлив, что у тебя всё сразу заработало.. Признаюсь, у меня ничО сразу не работает.. всё погонять всегда нада.. да плюс постоянные ошибки ))
+++чтоб получить свой 1 час и 5 мин..+++

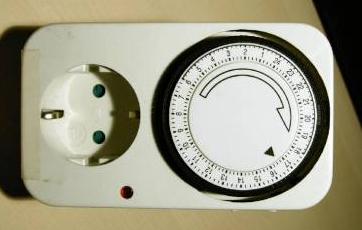

Н.да,,,а вот таку вещь не лучше,б закупить...суточное мех/реле...вроде с градацией по 15 минут минимум(сколько кулачков опустишь,- стока по 15 мин на выходе)
По Самопалу - пошёл на 4-ый замес(неслыханная вещь !!!)...теперича ВЫНУЖДЕН как суббота так заниматься перегонкой продукта . Пока запасаю в шифоньере про запас .
Вод.
Сегодня запустил процесс с подачей воздуха в куб .
Воздуховод - медная трубка внут. 0,6мм. опущена почти до дна .
От генератора импульсов и электроклапана пока отказался .
При запуске трубка сообщалась на прямую с атмосферой , а мой насос создал разряжение в кубе 0,75 .
Сейчас трубка родключена через гидрозатвор , подачу меняю краником , расход контролирую по пузырькам в гидрозатворе .
Температура в кубе пока растет сама , приходится открывать дверь шкафа .
Не даю подняться выше 35* .
Через два часа после запуска начал капать спирт .
Вот и я говорю.. главное для бражки это температура... аэрация на 2-м месте, а сепарирование на третьем.. (или наоборот) По осени выложу контроллер температуры тут на сайте. (А то завтра пить завязываю до осени).. Ибо при 25 градусах брага почти не выделяет тепла, а вот при 35 - резко начинается её саморазогрев. и эти 2-3 градуса очень сложно ловить внешними устройствами. Если кто-то хочет поэкспериментировать с подгонкой резисторов - могу схемку выложить.. такую-же простую..
Лично для себя считаю самым тупым и простым способом - обмотать бутылку с брагой проводом 0,5, и перенастроить компьютерный БП.. ну и датчик разумеется в брагу.. но в виду того, что у всех БП компов схемы разные + потребуются переделки, можно для массового воспроизводства использовать внешние обогреватели (выкладывал, в апреле фото) управляемые одним контроллером. Думаю достаточно будет одного компаратора 393 + схема управления на тиристоре.
Лично для себя считаю самым тупым и простым способом - обмотать бутылку с брагой проводом 0,5, и перенастроить компьютерный БП.. ну и датчик разумеется в брагу.. но в виду того, что у всех БП компов схемы разные + потребуются переделки, можно для массового воспроизводства использовать внешние обогреватели (выкладывал, в апреле фото) управляемые одним контроллером. Думаю достаточно будет одного компаратора 393 + схема управления на тиристоре.
Есть такая штука теплые полы, нагревательный провод и контроллер работают как раз в этом диапазоне, там очень много полезных функций
. Пока запасаю в шифоньере про запас
