Ни как не дает покоя мне мысль создания псевдоуниполярного безопорного двигателя...
На днях поигрался с программой "Elcut" на предмет поглядеть как же будут распределяться поля от встречно расположенных магнитов с обмоткой вокруг них...
Картина прямо скажем так меня обнадежила...
Глядите сами.

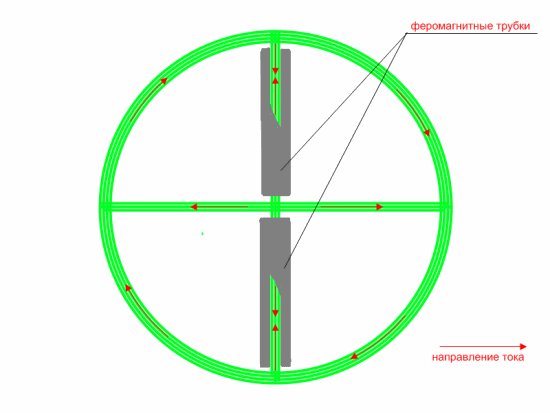

это схема уже конечного сердечника с расположенными магнитами и обмоткой (зеленая)

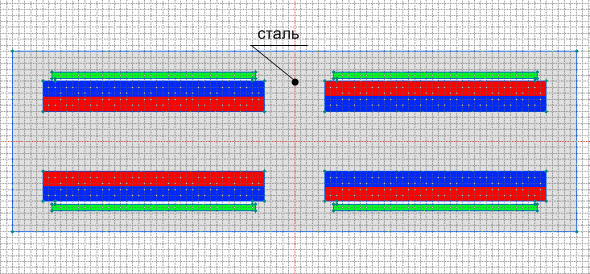

тут история прикрепления магнитов к разного вида сердечникам



...просто сердечник
...крестообразный сердечник
...сердечник с пазами под магниты

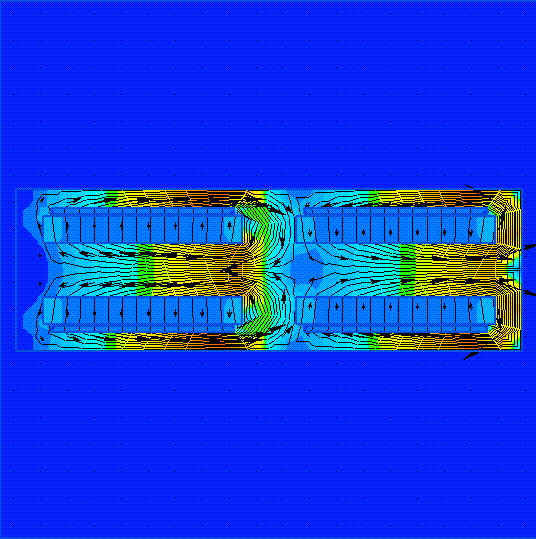

...конечный броневой сердечник

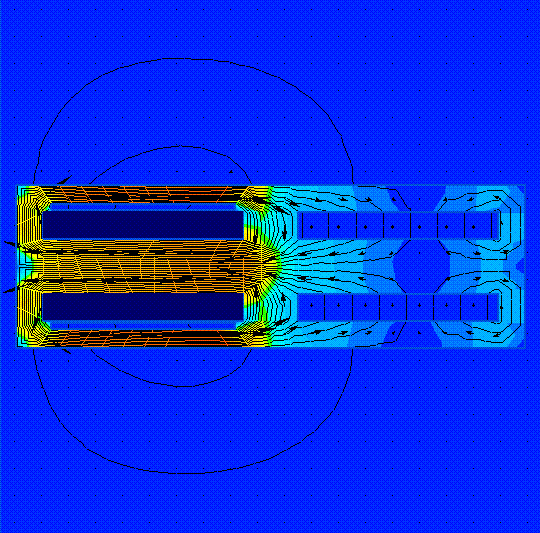

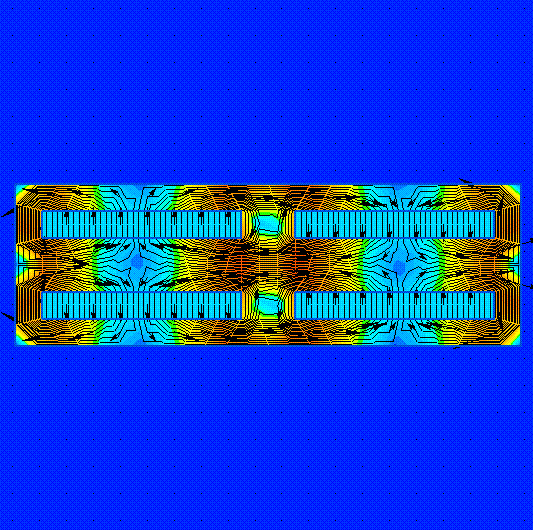

теперь добавим к этому компоту обмотки и подадим напряжение для виду еще и полярность поменяем...

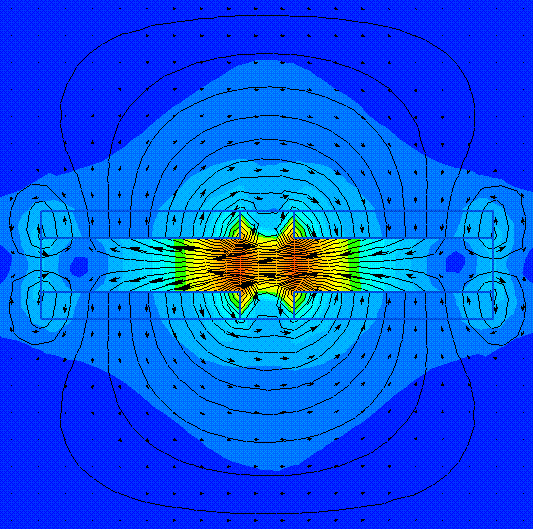

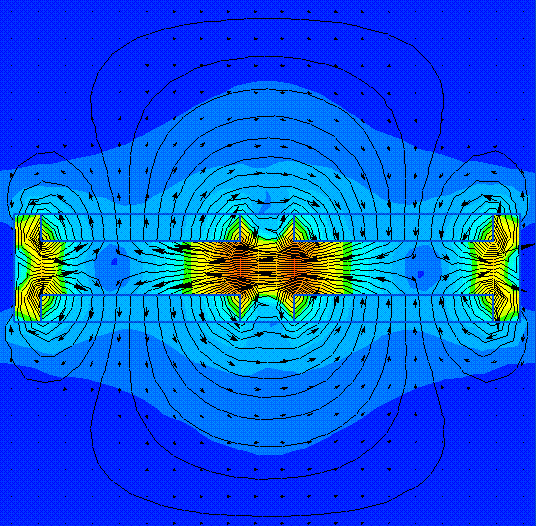

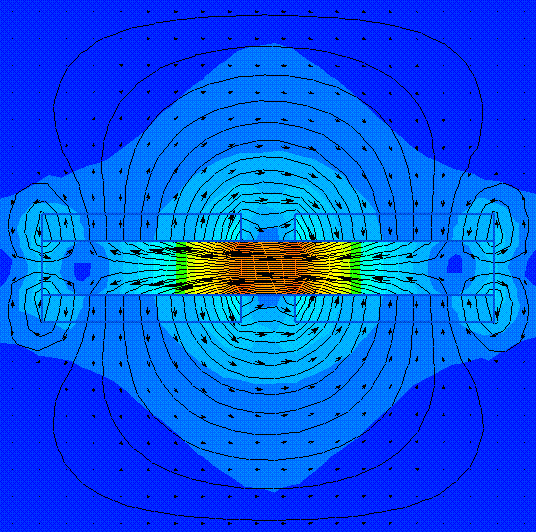

ну а теперь немного уменьшим величину тока что бы просматривалась общая картина распределения полей в нашем сердечнике...

к сожалению я не знаю как в проге измерить момент линейного перемещения, но моя мысля такая что эта штука должна двигаться.
кто что имеет сказать по этому поводу?

выбор не правильного программного обеспечения может обойтись в несколько напрасных лет.

условие движения - не равенство нулю интеграла по поверхности системы вектора магнитной индукции - у тебя он нулевой - поражает постоянное желание использовать Excel. Электрические безопорники существуют в нескольких классах - с развиваемой силой на шесть порядков меньше желаемой. Серьёзный НИОКР начинается при этой разнице в три порядка - да, они уже плывут по воде с дичайшими затратами энергии.

вот я и пытаюсь найти метод уменьшить этот порядок...
униполярка на вращающемся магните довольно не плохо вращается с небольшими потерями, я же хочу немного видоизменить эту конструкцию.
какой софт можешь посоветовать для этих целей?

Мне грустно - от вида задачи идёт аналитика по софту (униполярка хороша на магните от 3х метров диаметром -это подлодки - слышал о таких) - а так - тебя ждёт jmag-designer v.13 - потянешь? - если не попадалось - советую не начинать - это лишние два года.

Просто личные впечатления - на сегодня появились около трёх новых фирм с FEM програмками и заявлениями - ужос бля нах - без рекламы старых и новых - а традиционно всё проверяется - может чудо пришло.

ужос - интернет сленг, а не ошипка.

😬😬😬

не попадалась, да если еще и не на русском точно не потяну😬
ладно буду пытаться по старинке, опыт сын ошибок трудных...
благо сроками ни кто не ограничивает🤢

не мог бы ты разъяснить более простым и доступным языком, ну или хотябы ссыль где можно про это почитать...

у приличных FEM (кстати - по оценкам минимальная стоимость компа для них 270 тр - либо каждый расчёт по месяцу) безопорники считаются в лоб (например при задании в граничных условиях магнитного поля Земли) - они просто выдают силы по трём координатам.

Когдато делал такую штуку, так сказать в железе. Провод дымел и вонял но крутильные весы не шолохнулись!
Предлагаю провести другой показательный опыт. Обмотку фиксируем, а магнит в свободном полете. Чтобы ничего ни городить возмите мощный динамик, как ни странно, там реализованна такая конструкция 😳.

как раз если взять магнит от динамика ни чего не выйдет, их нужно взять 2 и сделать из них сибирского колю (тоже 2).
"магнитные линии" нужно замыкать на источниках через магнитопровод, иначе МП вылазеет в неожиданных местах и сводит все усилия на нет...
игрался я с кольцевыми не канает, будет время сибирского колю буду делать...

http://www.skif.biz/index.php?name=Pages&op=page&pid=4

У меня был составной магнит, не кольцевой, а набранный из подогнаных брусков. Конечно он был не идеален, но этого хватило чтобы уяснить себе взаимодействие амперовой силы.
Сигалов запутался, и других запутал...
Как видно результирующая всеравно на встречу.
😕 _-_-_-_

грамотей ты наш

😎

читал я это уже когдато, после чего на одной из веток предложил такой вариант двигателя...
но конфигурацию такого расположения проводников до сих пор не могу придумать...

Вот такой двигатель должен по общепринятой идее крутится, это многообмоточный униполярник. Но обмотка вместе с магнитом небудет крутится! по отдельности пожалуйста, хоть магнит хоть контур.

тут же вопрос...
а магнит у тебя составной или цельный?
потому как если составной то да вместе с манитом вращаться не будет, а вот если цельный то должон крутиться...
если ты проверял эту конструкцию и не разобрал еще, то попробуй на твой магнит трубу металлическую одень, картина поля измениться, возможно что и закрутиться вместе с магнитом...
