жахнет сильно. предупреждаю

...в сети найдешь схемы реле падения напряжения и контроля напряжения...лень самому паять купи готовые...пользуйся...скоммутировать под задачу не составит труда...придется еще промежуточную релюху подобрать...можно на контакторах собрать, даже проще...можно на...и т.д...

- Правка 27.04.24(13:25) - Lisp

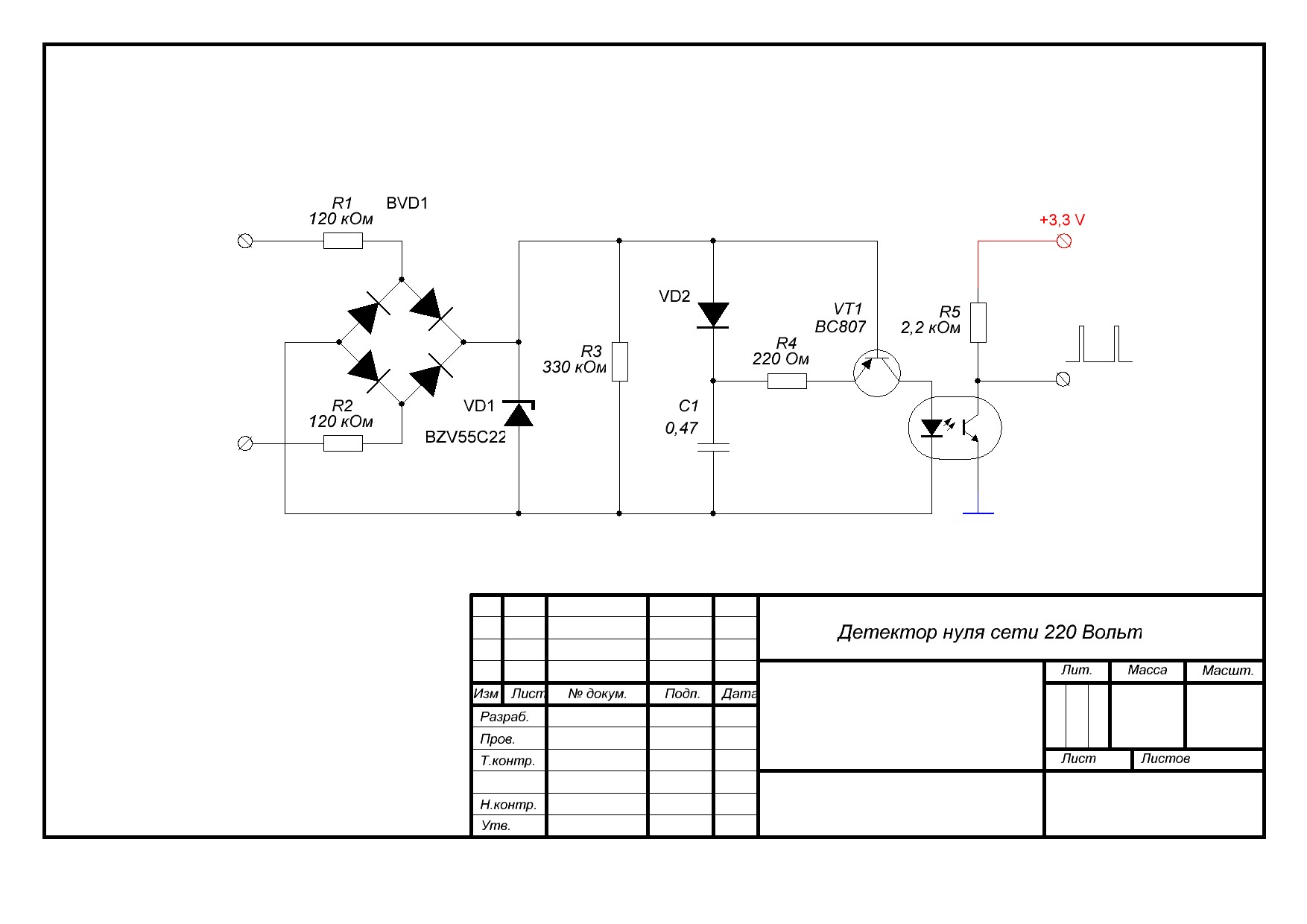

Схема детектора "нуля" сетевого напряжения.

Можно также изготовить по рекомендациям этой статьи.
Детекторы перехода сетевого напряжения через ноль на стабилизаторах тока и оптронах.
[ссылка]


- Правка 27.04.24(13:40) - Dolina

Спасибо, Долина, приму к сведению. А котяра пусть дальше мурлычет пока подсрачник не получит от жизни.

я при чём? я виноват что вы с сайрусом не умеете пользоваться формулами? у вас всё неправильно в вучебниках. одни вы умные

Да... Они вумные как вутки. Только не летают...

Чего ты и Миссионер хотите я так и не понял.
Техзадание формируется так: на входе то... на выходе это...
А дальше для профи, типа меня, это как 2 пальца об асфальт.
По поводу рисовалки. Установи графический редактор Майкрософт VIZIO работаю с ним около 25 лет.
Набор элементов скину, сам создавал.
Перерисую твою схему созданную в ущербном редакторе и раскритикую.
В правке добавлю рисунок.

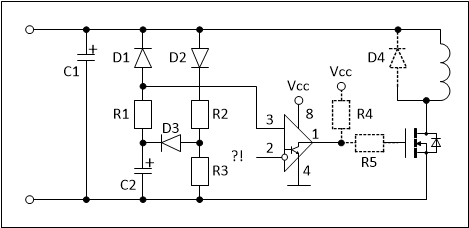

Добавил перерисованный в визио рисунок.
И так:
1) без диода 4 твоему транзистору японская болезнь, хана хуя.
2) все компараторы имеют открытый коллекторный выход.
3) затвор транзистора должен питаться напряжением не менее 12 вольт. Резистор 4.
4) резистор R5 огранивающий ток затвора ибо затвор имеет свою емкость а посему нужен драйвер(усилитель тока).
5) и самое главное, 2-нога компаратора к чему привязана?
К манде не пришитый рукав?

Формируй грамотно свои тех-задания.
На входе то... на выходе то...




- Правка 28.04.24(22:15) - Pavel1

обычная релюха подключенная через нормально замкнутые контакты сделает тебе счастье. Или электрозвонок в школе своруй.

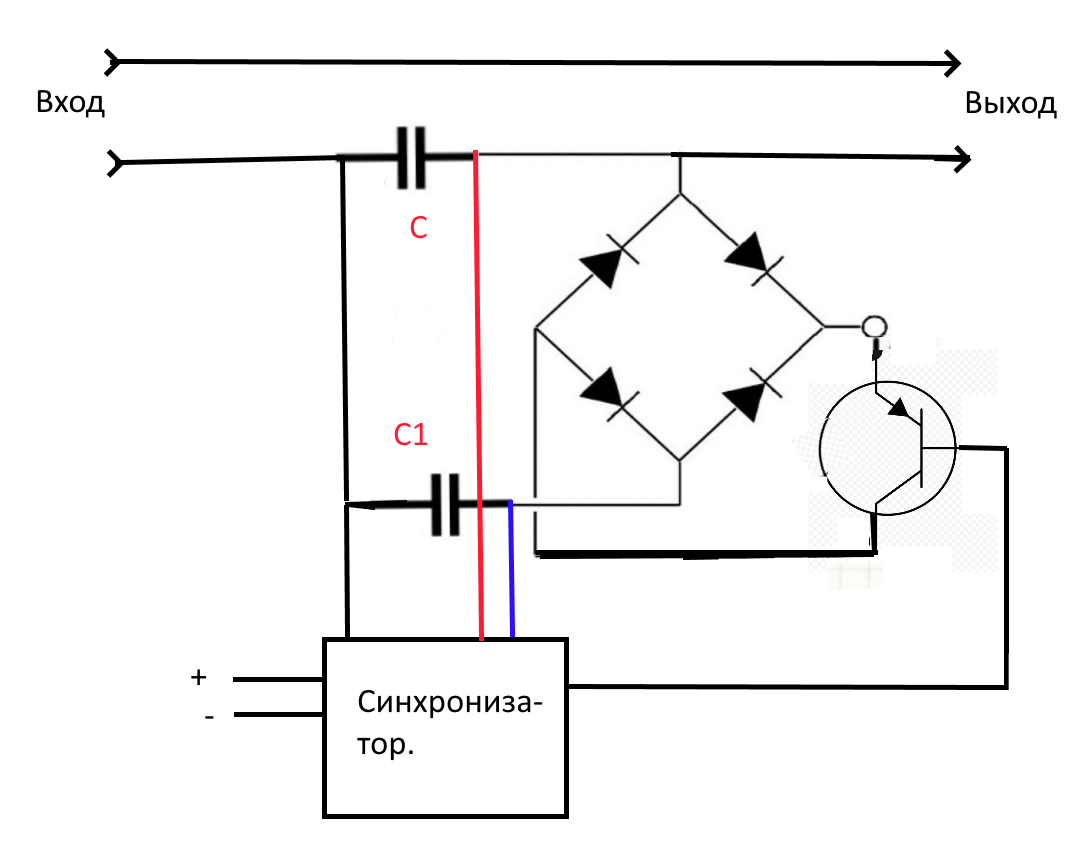

Пётр,задание автора топика не моё. Моё задание такое.Вот набросок модулей, т.с-зть, схемы.
Представляем что транзистор в начальный момент открыт полностью.Режим ключа. Вместо транзистора может быть и какой то другой элемент(главное мощный,к примеру тиристор) который при подаче на него управляющего сигнала открывается полностью.
При этой ситуаций два конденсатора оказываются соединёнными параллельно и работают как один с суммарной ёмкостью обоих конденсаторов.
Далее в произвольный момент времени "Синхронизатор" закрывает транзистор. В схеме цепи между входом и выходом остаётся только один конденсатор С. Но на С1 остаётся какой то остаточный заряд,какое то напряжение.
Далее нам нужно будет вновь открыть транзистор, но открыть его ровно в такой момент времени когда напряжение на С станет равным напряжению от остатков заряда на С1. Это он должен будет делать сравнивая напряжения на синем и красном проводе.
В цепи между входом и выходом вновь оказываются два параллельно включённых конденсатора.
Т.е. конденсаторы запараллеливаются в такой момент чтобы при этом не было потерь энергий на перезаряд двух конденсаторов от одного из них до одинакового напряжения, не было "искрения".

Далее синхронизатор сам через определённое время которое должно будет регулироваться ( десятые доли секунды) вновь закрывает транзистор(ключ). В цепи вновь остаётся только один конденсатор.

Через примерно такое же время ключ вновь открывается синхронизатором, но так же с соблюдением условия равенства напряжений на конденсаторах в момент открывания ключа. Эти условия(соблюдение равенства напряжений на конденсаторах в момент открывания ключа и прерывание ключа через такое же регулируемое время должен выполнять синхронизатор, нужно придумать его схему,как можно проще и как можно надёжнее.
Плюс и минус на синхронизаторе это его питание.
Нужно придумать схему "Синхронизатора" как можно простую.
Суть его работы такая,он должен или параллелить два конденсатора или оставлять только один из них, часто-часто, и делать это он должен с умом... Лучше будет вообще если момент разрыва ключа будет происходить в момент отсутствия напряжения на конденсаторах.
В принципе,конечно,это может быть и реле вместо моста, если синхронизатор будет правильно вычислять момент то оно будет вечным.

Ссылка на картинку с заданием чтобы ты её мог видеть пока сидишь в обезьяннике:[ссылка]




- Правка 29.04.24(20:50) - missioner

Никак не могу понять смысла этого мероприятия.
Зачем запараллеливать конденсаторы в момент равенства напряжений на них ? Ведь никакого перетока энергии между ними не будет.Ну и нахрена козе баян ?

Кстати, нарисованная тобой схема работать не будет Мост Гретца включен неправильно.

- Правка 29.04.24(21:30) - experienced62

А мне это и нужно чтобы не было перетока в момент запараллеливания.. Но чтобы можно было резко менять ёмкость при том что через неё будут течь большие токи.

- Правка 29.04.24(21:32) - missioner

Еще раз - твоя схема работать не будет.

Почему? Ток со входа должен пройти через С1,диод выпрямителя,транзистор,второй диод выпрямителя и далее на выход. Параллельно он течёт непосредственно через С. Конденсаторы таким образом запараллеливаются. Если у тебя есть другой вариант, то пожалуйста,флаг в руки,условие тебе известно...

- Правка 29.04.24(21:39) - missioner

Что то подобное я предполагал.
Короче, опиши толком весь замысел и принцип работы всего девайса. Судя по нарисованной тобой схеме и выдвинутым условиям, там будет какая то чушь и с ней надо будет подробно разбираться.

Не надо мне, тем более тебе, разбираться с какой то другой схемой, мне нужно сделать надёжную и очень простую схему синхронизатора чтобы он работал так как я описываю. Больше ничего, куда и как я его буду ставить это моё дело. Не можешь придумать, отойди в сторону и не морочь людям голову пытаясь что то выведать, дай дорогу тем кто пальцы об асфальт на разработках схем стёр....

- Правка 29.04.24(21:49) - missioner
