Первый пост темы: free_energy Post: #29025 От:25.05.2006 (17:33) Ладно, поступим так, это современная версия генератора Хаббарта.
Я не изобретал этот трансформатор. Сие воспроизводится без согласия автора.
Трансформатор уникальный, кроме нелинейного коэфициента трансформации, соотношением количеств витков обмотки, можно регулировать частоты первичной и вторичной цепей, а также соответственно напряжение. Сотни килогерц первого трансформатора настроенного в резонаннс с подобными, на третьем дают десятки герц. Трансформаторы можгут кратковременно работать в автономном режиме, но даже без этого, устройство дает коллосальную экономию на преобразовании. (По автору до 70%)
DL, ты меня слышишь? Ты знаешь чье это, не говори никому, пусть человек спокойно живет.
Если кто будет заниматься и изучать сее изобретение, я буду продолжать что-нибудь говорить по этому поводу, если нет... Ни одной здоровой идеи не увидите. Пустая трата времени.
Человек днями и ночами мотал свои трансформаторы, на ощупь подбирал конденсаторы... ну, на сколько вы уважаете чужой труд?
sharp Пост: 810000 От 15.Nov.2022 (09:52) Нет, все проще - индуктивность пытается зарядить два последовательно соединенных источника преодолевая 24 вольта и более.
Да ей-то всё равно сколько преодолевать... Источник тока, он такой.
А вот та твоя мысль, которую ты стёр, вполне здравая попытка организовать параметрон. Вот только,... хватит ли , чтобы греть ещё переходов?
Т.е. пойти по пути тесла-свич, заряжаем два параллельных, а разряжаем их же последовательных... Ну и всё это вовремя, разумеется.
То же можно проделывать и с катухами.

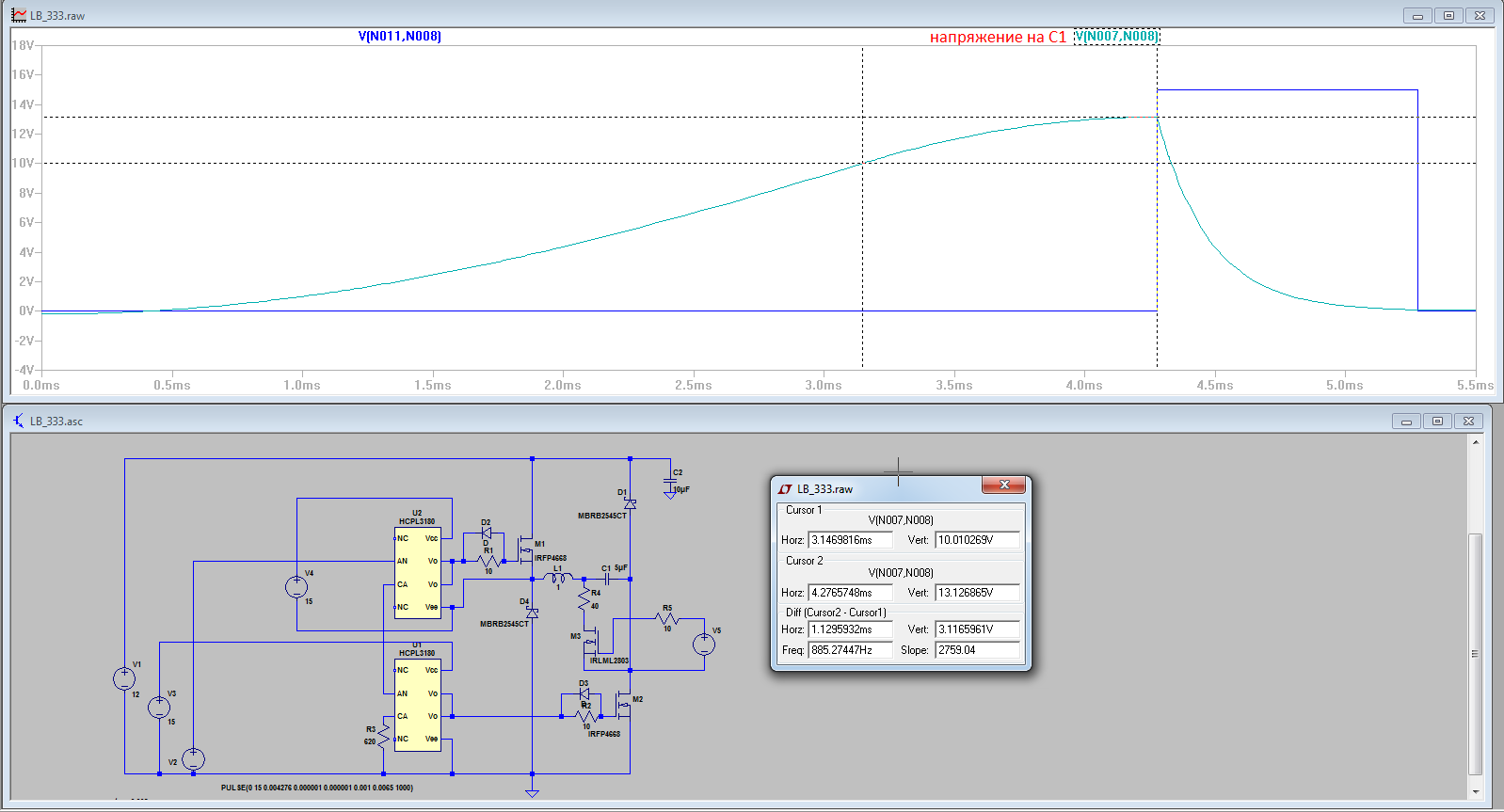

Мне вот интересно, в момент, когда напряжение на конденсаторе достигает напряжения батареи, напряжение стремится к 0, а значит силы, толкающей заряды уже нет.
А если силы нет, то значит заряды гонит индуктивность, и вместо прибавки увеличивает затраты.
МСН, можешь проверить, что будет, если закрывать закрывать ключи раньше, чем 12 вольт, например, на 10?
Интересует, что будет с мощностью на нагрузке и на батарее.
sharp Пост: 810047 От 15.Nov.2022 (18:41)
Мне вот интересно, в момент, когда напряжение на конденсаторе достигает напряжения батареи, напряжение стремится к 0, а значит силы, толкающей заряды уже нет.
А если силы нет, то значит заряды гонит индуктивность, и вместо прибавки увеличивает затраты.
МСН, можешь проверить, что будет, если закрывать закрывать ключи раньше, чем 12 вольт, например, на 10?
Интересует, что будет с мощностью на нагрузке и на батарее.

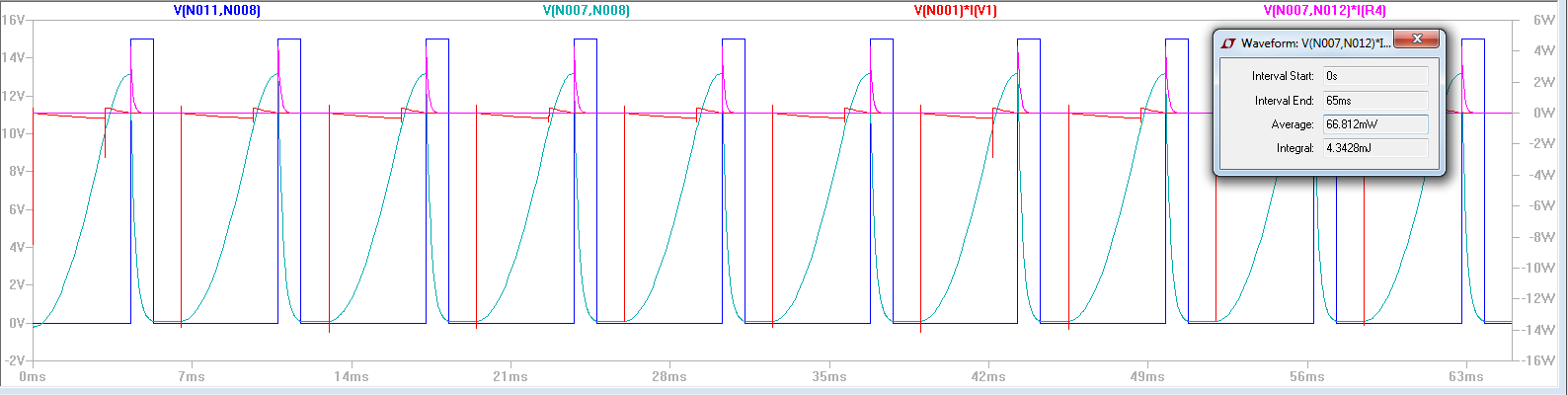

красным мощность из источника, фиолетовым мощность в нагрузке.
Размер: 44.21 KB
Размер: 26.62 KB
Размер: 23.18 KB
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Нужно добавлять библиотеки, основные сторонние живут на форуме ValVolodina
Для твоей модели HCPL3180 - не нужен, качать МОСФЕТы можно прямо от источника напряжения. У меня просто была готовая рабочая модель реального косого полумоста, и я чтобы не тратить время на рисование, взял ее за основу.
В теме Деда про модельки, которую он благополучно забросил, Богатырь выкладывал ссылку на хорошую библиотеку к LT Spice.
Установка библиотек LTspice в операционной системе Microsoft Windows
Поиск каталога библиотеки
В случае установки LTspice XVII для Windows; обычно каталог библиотеки находится внутри папки LTspice в каталоге "Мои документы". После открытия папки LTspice вам нужно будет открыть папку "lib".
Этот каталог представляет расположение библиотеки, состоящее из папок "cmp", "sub" и "sym".
* папка "sub" представляет расположение файлов подсхемы.
* папка "sym" представляет местоположение файлов символов.
Это папки, в которые вам нужно будет перенести интересующие вас файлы библиотеки.
Предполагается, что файлы .lib и .sub должны быть скопированы в папку "sub", файлы .asy должны быть скопированы в папку "sym".
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
ПС. Местные иностранных языков не знают. особенно технических. ты на пальцах покажи... Ну тип симулятор SIM или прочее. Пусть протеус изучают.
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Согласен. В протеусе цифра идеально считается. А аналог лучше СИМом институтским считать. Студенты постарались на славу....
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
И здесь: HCPL3180
Архив надо распаковать. Каталог создаётся обычным способом.
Для этого последовательно открываете папки Program Files, LTC, LTspiceIV, lib, sym. В последней кликаете правой кнопкой мышки и в выпадающем меню выбираете Создать->Папку. Создаёте папку Mylib и копируете туда архив, а затем извлекаете содержимое в текущую папку.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Микрокап????? Ну вы даёте... БГУИР симом пользуется... это дискредитация... разброд и шатание в рядах...
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
я тоже загрузил LT_Spise 17, посмотрел на этот лубочный интерфейс и даже не стал подгружать ему библиотеки, версия LT_Spise IV - это классика жанра, мне она много привычнее, пока все устраивает.
Спасибо, помогло, разобрался.
Хочешь сделать хорошо - сделай это сам.😊
Таки есть прибавка. Все чисто, по мощности, в сравнении с затратами.
Всех поздравляю - каждый может найти, даже поигравшись со спайсом.
Предлагаю подумать, почему у МСНа не получилось и что нужно изменить.
Такое бывает, когда КПД схемы близко к 1 и неправильно выбирается
измеряемый период, должно быть кратное количество циклов заряд/разряд , если оно не кратное в измеряемом периоде, тогда да, такое случается. Там тупой вычислитель, что ты ему приказал, то он и сосчитает.
Если все с периодами вроде верно, о он утверждает что СЕ таки есть, я перегружаю LT_Spice и это всегда помогает.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Кстати, hcpl минусом надо цеплять на землю, а не на индуктивность, иначе напряжение на управлении транзистором подскакивает до 24 вольт.
У меня все там смоделировано правильно, не надо самодеятельности. Драйвер верхнего ключа используется с так называемым "плавающим" питанием, этот доп источник призван открывать/закрывать исключительно верхний ключ, потому он и отвязан от общего провода.
Измеряются незаземленные потенциалы с помощью "диф-щупа" он вызывается кликом правой кнопкой мыши по точке измерения, если та не заземлена.
Осциллограммы мощности выводятся через ALT, усредненная за период мощность считается через CTRL.
Если получаешь СЕ, ищи косяки в своей модели.
И вообще,напряжение ничто, мощность - все.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Диванчик, ты сам то на старости добротность Q=5000 (пять ТЫСЯЧ) получил на 300 кГц без криотехники - на простом симуляторе.
хотя бы покаялся - бес попутал (седина в голову,бес в симулятор).
Вот видишь какой ты отсталый, и замшелый, и плесенью наверное от тебя пованивает.
Я как то показывал здесь фотку накопителя для лазеров из Арзамаса- там как раз стоят линии именно с такой добротностью. А я их своими руками трогал и приборчиками тыкал.
Угомонись, а то уже на сержика становишься похожим.
