C2M0080170P - 40A, Fall Time - 18ns, 1700V.

Всего ~50€. 😀

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)

Ты бы вопрос задавал по-людски...
Тебе что получить надо?
Супервысоковольтный ключ?
Ставь в цепочку под лавинный пробой....
Нижним управляешь, все, что выше лавинно срабатывают....
Своего рода тоже каскод...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

бибизяно-час всяко дешевле кила меди.
По меньшей мере странно такие прописные истины пояснять, в СКИФе.

_________________
в пути...

Можно и элементной базой решать, но дешевле схемотехникой ,ДНЗ за 2-5 нс может отрубиться, а стоит дешевле.

_________________
я плохого не посоветую

Если хочешь можно и по людски- на обычном трансе можешь 1/4 или 1/10 витка сделать?

_________________
я плохого не посоветую

Тоже думал о том, как сделать разрядник. Попробовать бы сварганить такой гибрид:
наносекундный лазер плюс кусок фэу (несколько каскадов) и плавающий электрод - со стороны вакуумной части это коллектор электронов, а с газовой части - катод разрядника. Но надо все считать, там достаточно сложная математика. Да и изготовить такой прибор очень непросто, все деды кто мог что-то сделать увы...

Хм...я СНК спрашивал...
Ладно, вернёмся кратко..
Я не говорю о том, что биноклик-говно...
А о том, что он имеет свою, узкую и специфическую область применения...массово...
Дома один штук для себя ты хоть на бычьих яйцах можешь намотать...
Беда в том, что мы вынуждены плясать в обратную, от имеющегося количества витков...
И феррита получается больше, чем в классике...плюс трудоемкость изготовления.
Твои аргументы увеличения частоты-мимо...в сравнении биноклик один хрен будет крупнее...

Забыл насчёт 1/10 витка...а мощности ты сколько снимешь с 1/10?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

Делать нужно как можно проще, и народ потянется к тебе. (цы)

_________________
я плохого не посоветую

Измерительный резистор в минус конденсаторам должен показывать импульс тока?

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)

Кстати..
ежели поставить в ряд биноклей - считай что максимальное напряжение кратно увеличится..
..были мысли.

еще были мысли подпилить феррит, но не до конца. Все проще, чем с крохотным сердечником возиться.

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)

Подпилить как?
Чтобы на обратный ход запустить?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

Клин выпилить буквой V.. твое, кстати, предложение.

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)

Это не моё, это Издалека давно подсказал...японский, кажись патент...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

Это делают для увеличения запасаемой в сердечнике энергии.
У нас задача наоборот- уменьшить энергию в сердечнике транса.
Без этого сверхединичку и самозапит не получить.

_________________
я плохого не посоветую

А что там получать? - Флайбек, резонанс, генератор маркса, сос диоды...
Чё там ещё. Всё давно известно.

Хмм... Как наконец поставят точило, надо будет посмотреть как это повлияет...

Хорошо влияет...кое-кто давно и успешно использует в промышленной аппаратуре...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

Это всё бла-бла. Я просто воткну в усилок и посмотрю на разных уровнях пропила и разных сигналах. Насыщение, там индуктивность итд... Мож чё и пригодится.
Одно дело -что-то, где-то, как-то. Другое пощупать воочию и почувствовать самому.

Феритов у меня целый шкаф - девать некуда. Пили сколько хочешь и как хочешь..

Что значит, на разных уровнях пропила?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

Ну что тут непонятного. На глубину, угол, размер пропила...
Сделаю кучу разных, накину один-два витка и погляжу.
Лучше один раз увидеть, чем дурацкие теории разводить.

Хотя приблизительно понятно. B max будет расти, индуктивность будет падать.
Мож ещё чего увижу. Странно что такая прмитивная мысля мне в голову не приходила.

А их и с этим не получить... 🤢 🤢 🤢

Мож голова примитивная?😬

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...

На свою посмотри. Необходимости не было..

Чегой-то не заводится.. вроде рабочая.😕

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)

Раз уж я приводил эту схему генератора, то потрачу 15 минут на проверку.
Спаял я эти шесть деталей.

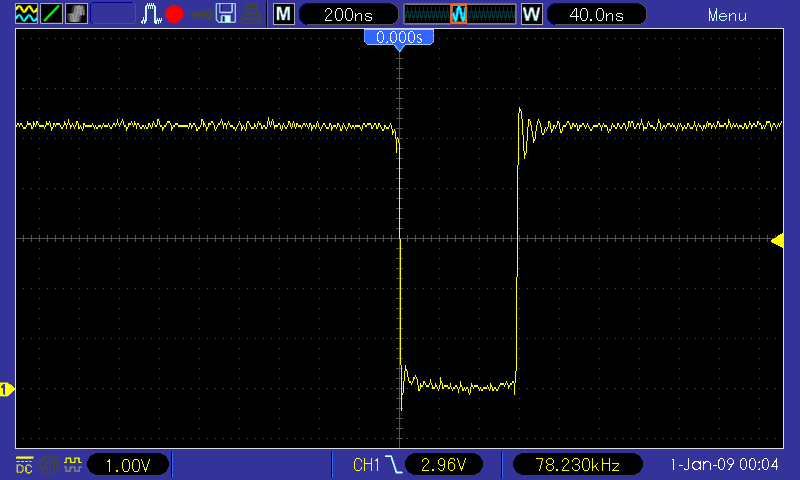

Собранный макет с первого раза запустился и работает. Привожу измеренную осциллограмму.
