У меня с коллегами на работе вышел спор. Я предлагаю им сделать экран большого размера и установить в торговом центре для предоставления услуг по рекламе продаваемого товара.
Суть идеи такова: надо вспомнить, как устроен телевизор КВН-49, т.е. маленький экран и перед экраном увеличительная линза с коэф. увеличения 1,5. На этом устройстве основана моя идея. Я беру металлическую пластину с отверстиями D 1мм. расположенными в матричном порядке в 10 рядов и 10 столбцов. Расстояние между отверстиями 0,2 мм. В каждое отв. вставляю световолокно D 1мм., а другой конец каждой нити световолокна соединяю с увеличительной линзой. Размер каждой линзы 8х8 мм. с коэф. увеличения равный 10. Все линзы закрепляем на стекле, так чтобы определенное место линзы соответствовало такому же месту отверстия в решетке. Таким образом, линзы, составленные в матрицу, образуют квадратный экран 100х100 мм. Размер экрана с промежутком между каждой линзой в 2 мм.
С технической точки зрения изготовить такой экран не сложно. Вопрос только в том, какая величина яркости экрана будет на выходе, если решетку закрепить на дисплее сотового телефона. Яркость сотика по паспорту 300 кд/м2. Величину яркости для помещений необходимо выдерживать минимум 200 кд/м2.
По моему мнению, яркость светоэкрана через линзы понизиться в 1,5-2 раза. Коллега утверждает, что яркость упадет в 10 раз.
А в чём смысл экрана 100х100 мм? если бы 1м х 1м....

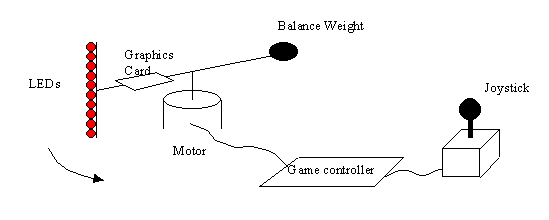

Я сейчас собираю экран с механической разверткой и с управлением на pic контроллере. Нечто вроде этого:
судя по всему, в идеале яркость должна упасть в 100 раз(т.к.площадь возростает в 100раз, а количество света прежнее). Но на самом деле, яркость упадёт в лучшем случае в 500 раз... в общем-утопия.
_________________ ...Только глоток бензина может спасти смертельно раненого кота...
Я насклько понимаю , подсветка экранов телефонов , осуществляется
плоскими светодиодами, а сам экран это матрица ЖК, и он не свитится
а работает как вентиль.
Может можно заменить подсветку,сделать её например от лампочки.
в журнале радио 2007г. было (из осенних номеров) подробное описание, схема прошивка. Схема довольно навороченная, один ПИК и куча регистров сдвига, но эффекты рисует супер. Я ищу схему, чтобы можно было с компа изображения подгружать, пока через LPT-порт замутил в реальном времени, но проблема в скользящих контактах - помехи проскакивают и инфа теряется, синхронизация рвется, надо делать все на трансформаторной связи.
_________________ Не бойся делать то, чего не знаешь. Ковчег построил любитель - профи создали Титаник.
kriotron но проблема в скользящих контактах - помехи проскакивают и инфа теряется, синхронизация рвется, надо делать все на трансформаторной связи.
Питание: на роторе катушка с сердечником. Статор - постоянный магнит. Такой генератор получится. Источник энергии - мотор, который вращает ротор со светодиодами, только мощность его должна быть больше, с учетом потребления роторной части схемы.
А информацию передавать через оптронную связь: светодиоды на статоре, фотодиоды на роторе.
А делали такой на ферритовых чашках - передавали мощу от генератора.
Мотор был слабенький.А сейчас в chip-dip есть чашки размером с
кастрюлю.( так навеяло )
