Первый пост темы: Виталя Post: #707454 От:07.01.2021 (20:38) Приветствую Вас, свободные искатели ХАЛЯВЫ. В поисках этой "Синей птицы", многие из нас приобрели себе мультиметры, генераторы, осциллографы и лабораторные БП. Но, более чем уверен, лабораторный БП с параметрами 30 В и 5 А, явно не всех удовлетворяет. Хочется чего нибудь хотя бы под 1 кВт и напруги поболее. Прошу помощи всех желающих в создании из "подножного хлама" регулируемого БП с параметрами 10 А, 100 В. Для начала. Естественно регулировка напряжения и тока обязательна, КПД под 95%, крайне желательно. Ну и гальваническая развязка от сети, естественно. Дед помню говорил, что с сердечника ТДКСа можно легко 1 кВт снять. Пусть не круглосуточно, 1 ч - мне лично, за глаза и за уши. Не, понимаю, копеечная халява в размножающейся искре и конденсаторе охлаждающем окружающую среду - дело святое (как и резонанс в бифилярной катушке), но даже для этих экспов, хороший БП - просто необходим. Жду помощи, желательно схем.
Да выход УЦ периодически подключается то к питанию то к земле.
Большие емкости полевика при этом заряжаются-разряжаются током порядка 1 ампера. 15 вольт на 1 ампер= 15 вт передатчик получается.
С ним аккуратно нужно - разводить контура и петельки начиная с конденсатора фильтра питания УЦшки и до самого выхода блока питания.
Не очень понятно, почему общий провод генератора не соединен с истоком.
И еще нюанс...не знаю, как выход задающего гены у тебя сделан, попробуй подавать от него на гейт через диод....
Точнее даже...диод параллельно резистору на несколько десятков Ом...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 715343 От 21.Feb.2021 (20:01)
Зимняя вот задавала вопрос:
Не очень понятно, почему общий провод генератора не соединен с истоком.
И еще нюанс...не знаю, как выход задающего гены у тебя сделан, попробуй подавать от него на гейт через диод....
Точнее даже...диод параллельно резистору на несколько десятков Ом...
На последних фото, конденсатор отсутствует. Общий Гены соединён с истоком. Разницы от подключаемых генераторов нет. Функциональный чуть "тормознутее" из за сигнального кабеля.
олег-джан Пост: 715345 От 21.Feb.2021 (20:25)
Так вот есть подозрение, что разряжается затвор шибко резко...
Отвяжи диодом с резюком, и без...это минутное дело...
Ок. Проверю. Завтра, после работы. Но то импульс в момент открытия, на последних фото. Напряжение на затворе начинает увеличиваться и в момент открывания появляется всплеск на стоке. Хотя, как по мне, должен быть всплеск в обратную сторону. Сток/исток замыкаются и сигнальный ослика соединяется с общим. Короче, хрень полная.
Впечатление такое, что когда растёт потенциал затвора, на стоке так же растёт потенциал, как при растаскивании пластин плоского конденсатора. Удаляешь пластины друг от друга, ёмкость уменьшается, а потенциал увеличивается. Как будто внутри транзистора кто то выполняет механическую работу.
Парни, о чём вообще базар на 10 страниц?
Любой проводник в цепи затвора, который длинее 10-ти миллиметров, вместе с емкостями полевика неизбежно будет давать такие выбросы! Выход один - впихнуть весь драйвер (но только правильный драйвер) в один квадратный сантиметр и разместить его прямо возле ноги затвора, и тогда никаких выбросов НЕ БУДЕТ, ни при каких обстоятельствах, это всё...
_________________ Возможно вы считаете что всё это полнейший бред,
а чё бля если нет? что будет если нет?
Виталя выкини все эти схемы, загнал эти схемы со снятием со стока в симулятор и все они дают возбуд. И поэтому просто тратишь свое время.

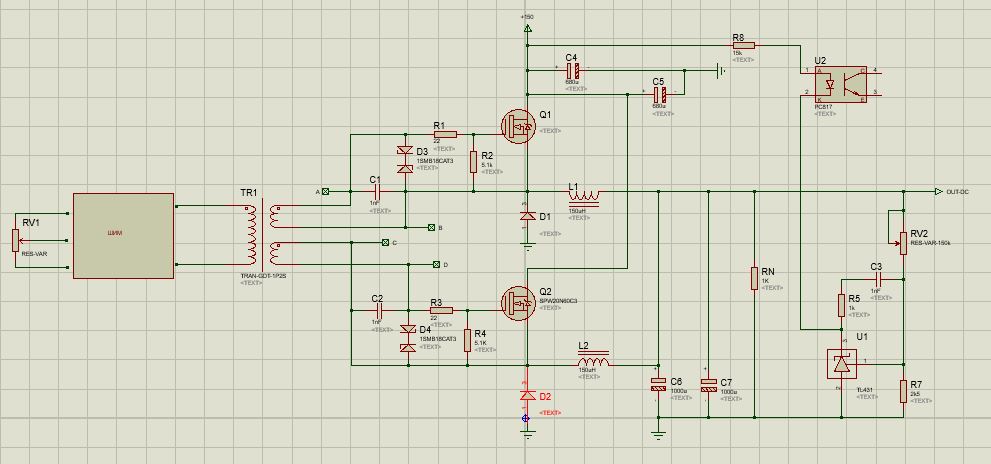

Так что делай двухфазную ту которую показывал, или можешь переделать ее в однофазную с использованием UC3842.
Чтобы было понятно, что такое возбуд- это колебания в схеме, которых не было во входном сигнале.

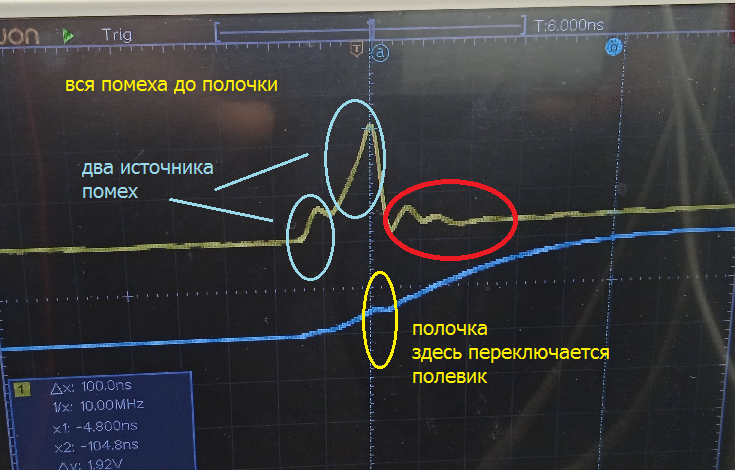

На картинке с ослика - красным обведен возбуд.
Все остальное - это входной сигнал от генератора, который проходит через емкости на выход, висящий в воздухе, а после открывания полевика выходная цепь соединяется с землей и этот сигнал падает, но после этого по схеме идет затухающая волна колебаний.
zilk Пост: 715389 От 22.Feb.2021 (02:05)
Парни, о чём вообще базар на 10 страниц?
Базар о примерно вот таком блоке питания. [ссылка]
Стоимость деталей такого блока- 2-3 тыр. Остальную сумму можно потратить на разработку и обучению импульсной техники.
Тем более и помощнее можно сделать и еще дополнительные функции завести.
dedivan Пост: 715410 От 22.Feb.2021 (11:03)
Чтобы было понятно, что такое возбуд- это колебания в схеме, которых не было во входном сигнале.
На картинке с ослика - красным обведен возбуд.
Все остальное - это входной сигнал от генератора, который проходит через емкости на выход, висящий в воздухе, а после открывания полевика выходная цепь соединяется с землей и этот сигнал падает, но после этого по схеме идет затухающая волна колебаний.
Спасибо деда. Но что такое возбуд мне известно и то что показал об этом как раз и говорил.
Вот поэтому лучше все таки делать по отработанным схемам, а не городить свои. Дешевле обойдется.
Виталя Пост: 729244 От 12.Jun.2021 (22:51)

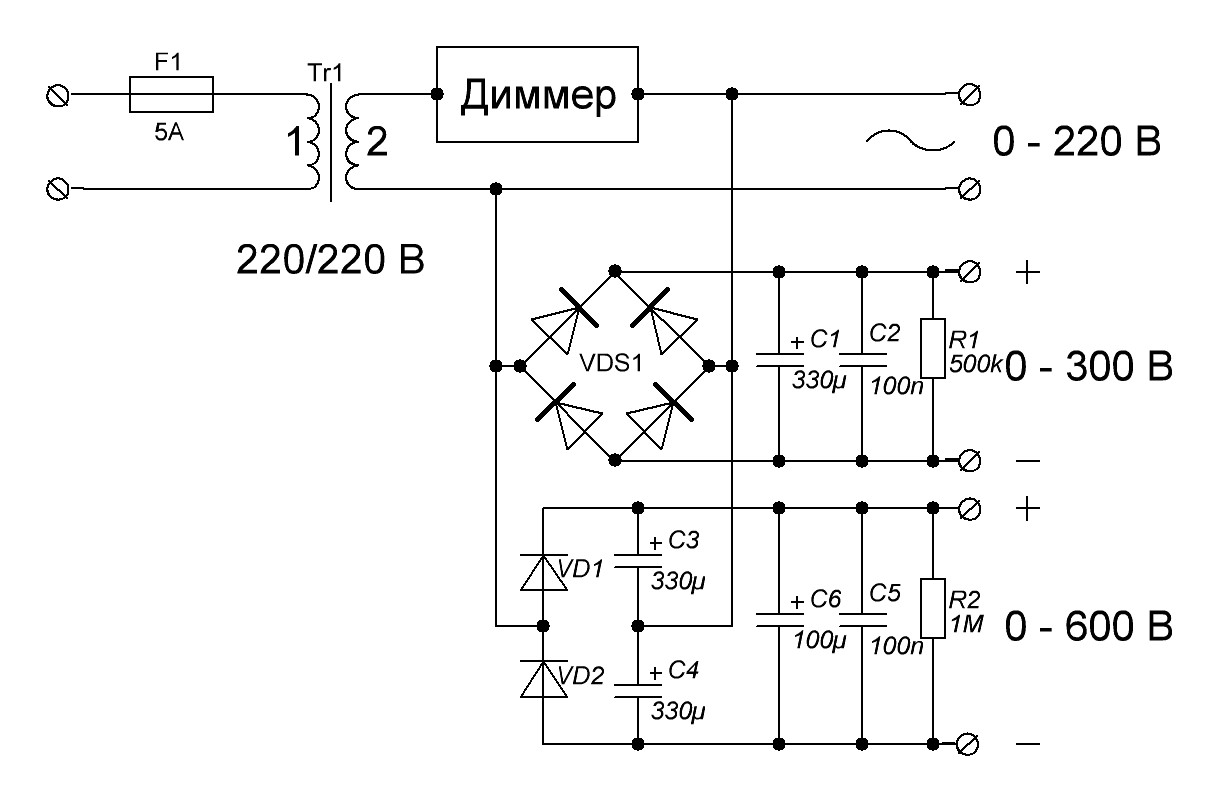

Сегодня наваял:
Можно было бы обойтись одним мостом
Не дай Бог такую дома иметь....😏😏😏 Сочувствую Джану если всё таки добьётся😎 😎 😎
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
rezoner Пост: 729246 От 13.Jun.2021 (00:05)
Виталя, между минусами 300V и 600V какое напряжение будет? Или ты их одновременно не будешь использовать?
Нет конечно.
Диммер на 2 кВт по переменке, диоды на 10 А, трансформатор на 0,5 кВт. На "вынос", без транса, для двигателей и ТЕНов. С трансом, для анодных цепей ламповых конструкций. С доп фильтрами уже в самой конструкции.
Разговорчики в строю!
Срочно переделать!
Диммер, так понимаю, обычный фазовый?
А то есть простенькие транзисторные латры...которые на самом деле амплитуду регулируют....
Хотя...мож и нах не надо...
