Первый пост темы: Виталя Post: #707454 От:07.01.2021 (20:38) Приветствую Вас, свободные искатели ХАЛЯВЫ. В поисках этой "Синей птицы", многие из нас приобрели себе мультиметры, генераторы, осциллографы и лабораторные БП. Но, более чем уверен, лабораторный БП с параметрами 30 В и 5 А, явно не всех удовлетворяет. Хочется чего нибудь хотя бы под 1 кВт и напруги поболее. Прошу помощи всех желающих в создании из "подножного хлама" регулируемого БП с параметрами 10 А, 100 В. Для начала. Естественно регулировка напряжения и тока обязательна, КПД под 95%, крайне желательно. Ну и гальваническая развязка от сети, естественно. Дед помню говорил, что с сердечника ТДКСа можно легко 1 кВт снять. Пусть не круглосуточно, 1 ч - мне лично, за глаза и за уши. Не, понимаю, копеечная халява в размножающейся искре и конденсаторе охлаждающем окружающую среду - дело святое (как и резонанс в бифилярной катушке), но даже для этих экспов, хороший БП - просто необходим. Жду помощи, желательно схем.

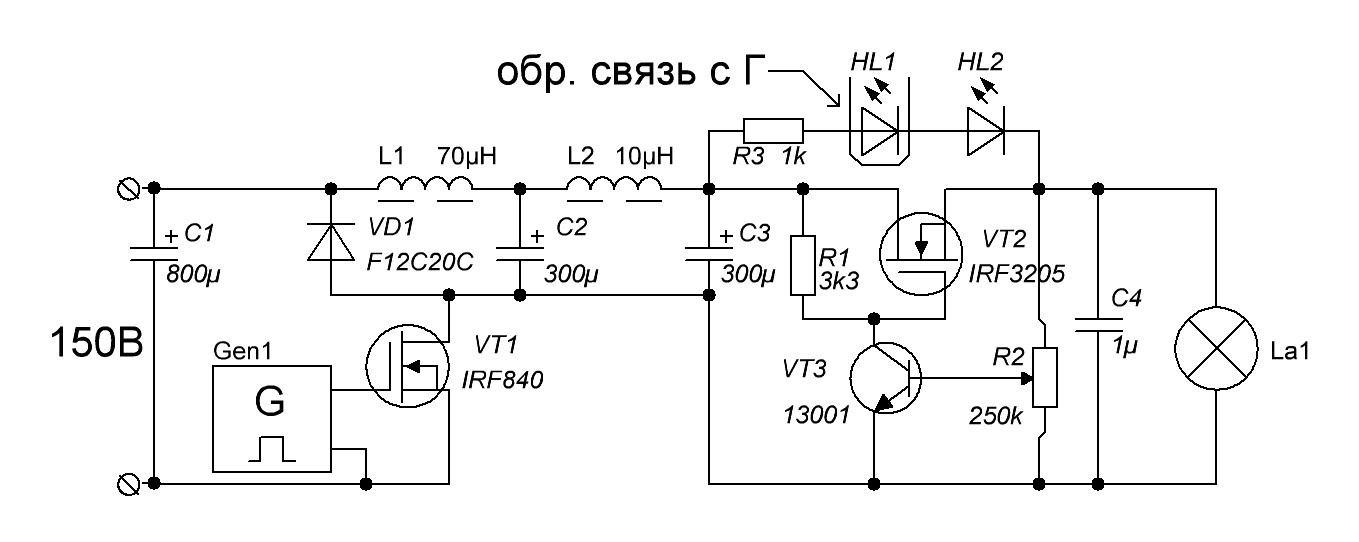

Как избавиться от импульсных помех на выходе БП? "Понижайка" переключает с частотой 200 кГц, линейный стабилизатор работает, напряжение на выходе регулируется от 1, до 150 В, лампочки светят... Но... Это блядское "но", меня уже утомило. Импульсная помеха спокойно пролазяет через дросселя и ёмкостя прямиком на выход БП.
Виталя Пост: #713821 От 12.Feb.2021 (19:35)
Импульсная помеха спокойно пролазяет через дросселя и ёмкостя прямиком на выход БП.
Вот что значит человек работает.
Всегда вопросы по делу.
Виталь, контура токов нужно смотреть, вернее петли токов.
Для таких частот сердечник уже не обязателен, магнитное поле хорошо проходит в приборе от начала до конца.
Нужно либо делать эти петли перпендикулярно друг другу, либо изначально не допускать их образование.
Эдс возникает когда ток меняется или диаметр петли меняется при неизменном токе.

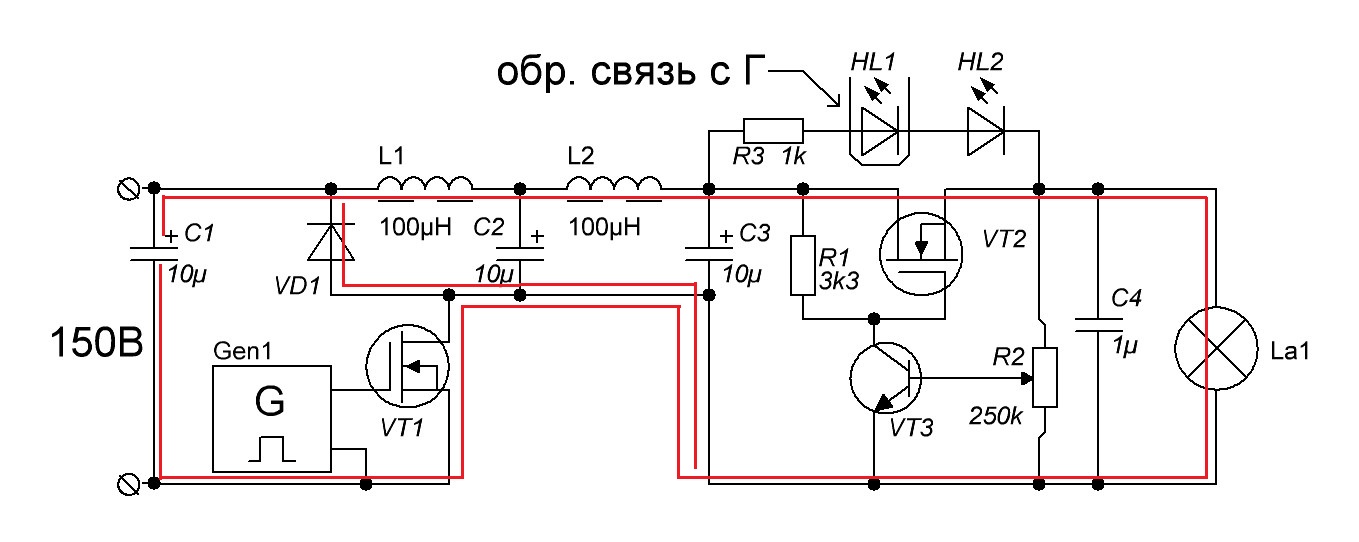

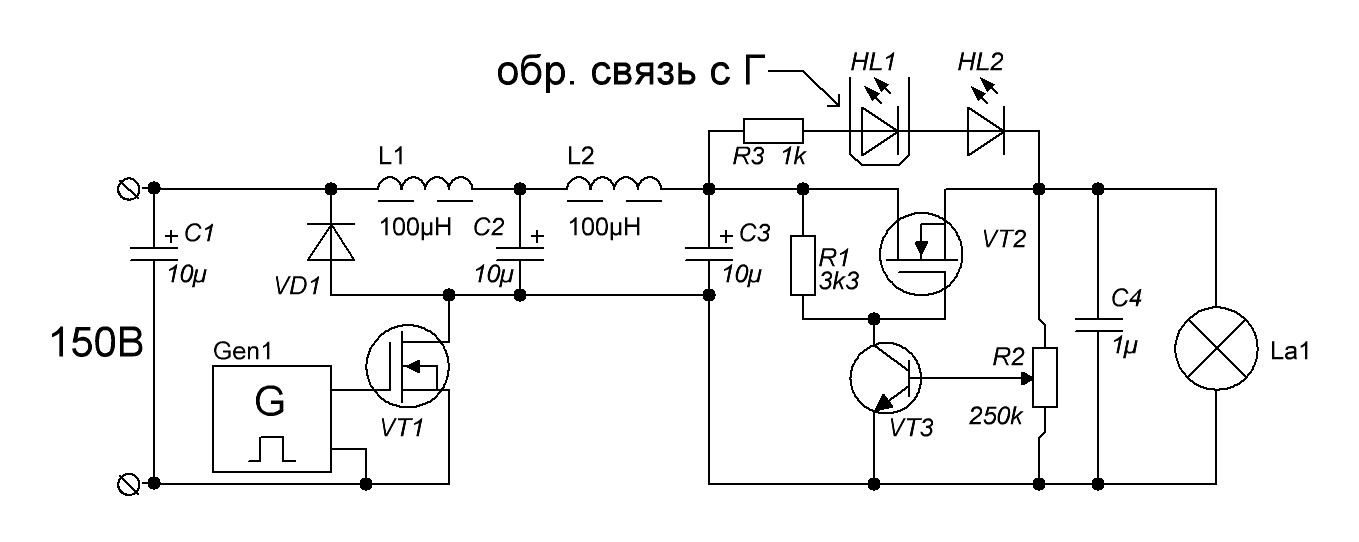

Смотри свой переключатель- источник- ключ- дросель- нагрузка - земля- одна петля.
Ключ отключил- диод- дроссель- нагрузка- земля - другая петля.
Если сделаешь чтобы эти петли совпадали в пространстве- эдс помехи не будет.
Сможешь нарисовать?
dedivan Пост: #713828 От 12.Feb.2021 (20:22)
У нас с тобой еще вопрос остался- как с вторички на 10 ампер снять 100 ампер.
Как нибудь дойдем и до этого.
Виталя Пост: #713859 От 12.Feb.2021 (23:47)
Ток так?
Отлично.

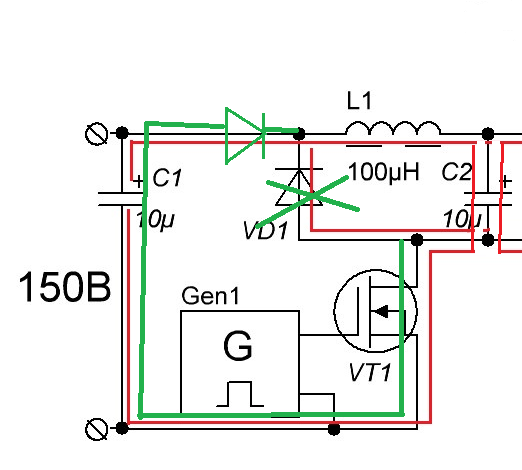

Теперь разделим контура- там где переменки большая бегает и где постоянка.

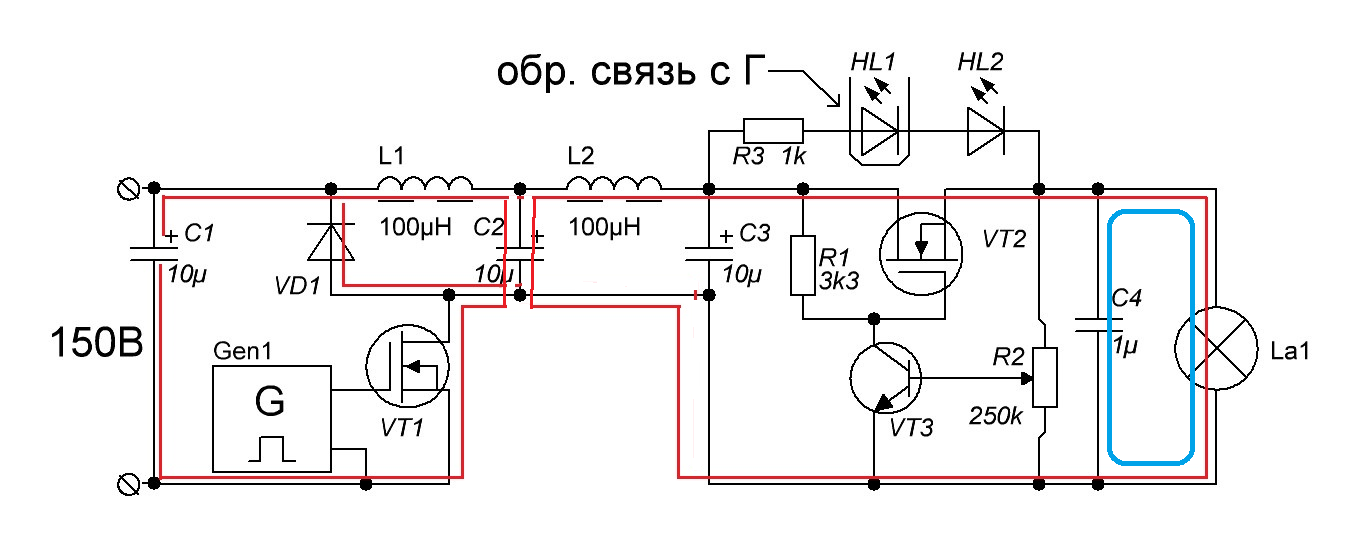

И еще синенький контур на нагрузку- это приемный контур для всех импульсов магнитного поля- его бяки ты и видишь в нагрузке.
Понятно- самый главный передатчик это первый контур с переменкой.
Сразу два фактора- и переменный ток и размер контура меняется на каждом такте.
Вот это и будем устранять.
Сначала делаем чтобы размер контура токов не менялся.

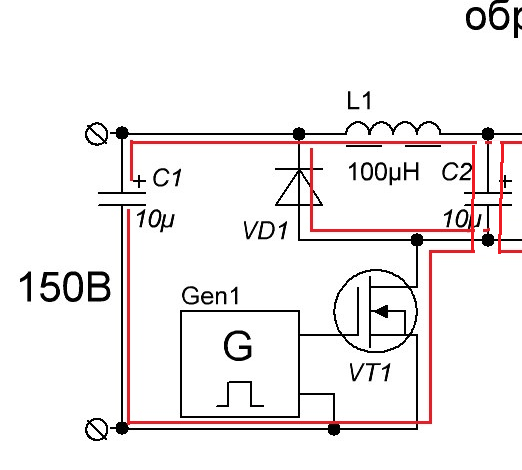

Прокладываем цепи рядом или на разных слоях платы один в один.
Всё- размер контура не меняется.
Теперь нам нужно избавиться от передачи за счет изменяющегося тока в контуре.
Приемный контур разорван по постоянному току, но по переменке он замкнут и хорошо принимает переменное магнитное поле.
Делим передающее магнитное поле на две половинки и меняем в них фазу- скручиваем восьмеркой- теперь половинки излучают в противофазе и в приемном контуре получаем ноль.
Ну и про Кирхгофа вдогонку.
Суммирование токов.
Если каждый дроссель питать в разное время- то от источника будет потребляться один ток в среднем , а в нагрузке он удвоится или утроится или удесятерится, в зависимости от числа фаз.
Это называется многофазный шим. Широко применяется в схемах питания процессоров. когда нужно получить 1- 1,5 вольт в нагрузке с током в сотню ампер.
Особенно на платах с АМД камешками- они много жрали и микросхемки специальные для них делали- 6-12 фазные шимы.
Но естественно это в режиме понижения. когда на входе импульсы 100 в а на нагрузке 10.
Виталя Пост: #713859 От 12.Feb.2021 (23:47)
Ток так?
Отлично.
Теперь разделим контура- там где переменки большая бегает и где постоянка.
И еще синенький контур на нагрузку- это приемный контур для всех импульсов магнитного поля- его бяки ты и видишь в нагрузке.
Понятно- самый главный передатчик это первый контур с переменкой.
Сразу два фактора- и переменный ток и размер контура меняется на каждом такте.
Вот это и будем устранять.
Сначала делаем чтобы размер контура токов не менялся.
Прокладываем цепи рядом или на разных слоях платы один в один
Всё- размер контура не меняется.
Теперь нам нужно избавиться от передачи за счет изменяющегося тока в контуре.
Приемный контур разорван по постоянному току, но по переменке он замкнут и хорошо принимает переменное магнитное поле.
Делим передающее магнитное поле на две половинки и меняем в них фазу- скручиваем восьмеркой- теперь половинки излучают в противофазе и в приемном контуре получаем ноль.
А туточки, не. С "8" понятно (просто я с ней эксил, подвешивал это колечко из "8" на ниточке и пихал туда неодимовый магнит, реакции 0), а вот с "передающими" и "приёмными"? Туплю.
dedivan Пост: #713933 От 13.Feb.2021 (10:49)
Ну и про Кирхгофа вдогонку.
Суммирование токов.

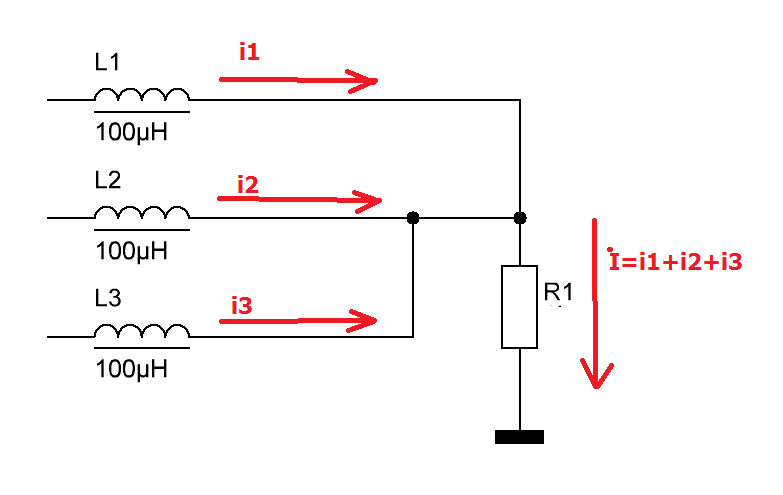

Если каждый дроссель питать в разное время- то от источника будет потребляться один ток в среднем , а в нагрузке он удвоится или утроится или удесятерится, в зависимости от числа фаз.
Это называется многофазный шим. Широко применяется в схемах питания процессоров. когда нужно получить 1- 1,5 вольт в нагрузке с током в сотню ампер.
Особенно на платах с АМД камешками- они много жрали и микросхемки специальные для них делали- 6-12 фазные шимы.
Но естественно это в режиме понижения. когда на входе импульсы 100 в а на нагрузке 10.
Виталя Пост: #713941 От 13.Feb.2021 (11:15)
а вот с "передающими" и "приёмными"?

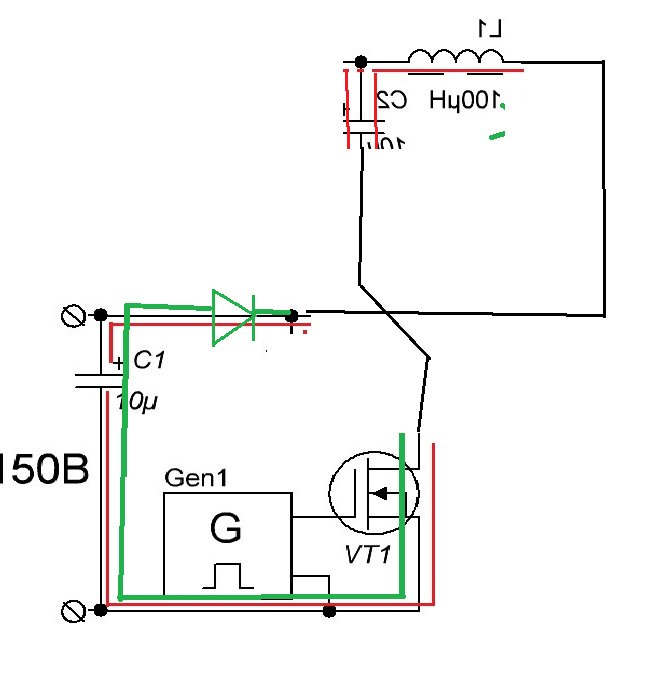

Передающий - это у тебя будет монтаж шима- не одной петлей, как вначале. когда мы выровняли ее по размеру, а делаешь восьмерку из монтажа шима.
На этой восьмерке где то ключ, где то диод, гдет кондеры и дроссель, но все это вместе включено в цепочку восьмеркой.
Виталя Пост: #713941 От 13.Feb.2021 (11:15)
а вот с "передающими" и "приёмными"?
Передающий - это у тебя будет монтаж шима- не одной петлей, как вначале. когда мы выровняли ее по размеру, а делаешь восьмерку из монтажа шима.
На этой восьмерке где то ключ, где то диод, гдет кондеры и дроссель, но все это вместе включено в цепочку восьмеркой.
840 я бы парочку впаралель поставил.
Дешевые полевики выгодно использовать впараллель.
Если пробьет- то только один. он закоротит и сохранит остальные и ремонт дешевле чем один дорогой менять.
Да если их много- от радиатора можно отказаться. КПД выше.
dedivan Пост: #713956 От 13.Feb.2021 (12:25)
840 я бы парочку впаралель поставил.
Дешевые полевики выгодно использовать впараллель.
Если пробьет- то только один. он закоротит и сохранит остальные и ремонт дешевле чем один дорогой менять.
Да если их много- от радиатора можно отказаться. КПД выше.
Виталя |
