Первый пост темы: valeralap Post: #626158 От:08.06.2019 (08:37) Различного рода абстрактные не связанные с темой выступления, будут удалятся. Все конструктивное будет приветствоваться. Можно оказывать помощь в виде оформления или правки, если сочтете за необходимость. Если активность будет низкая, то-от этого будет зависеть скорость вашего продвижения.
missioner Пост: 701385 От 30.Nov.2020 (18:15)
Ладно,пойду протоплю свой котёл водой
Через 10 лет всё будет точно так же...
Всё можбыть,пока рисую базаровым
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Итак,объяснение автослесаря-моториста:
Вот она бифилярная катушка Валералапа. Красная обмотка наружная,синяя внутренняя,катушка только двухслойная. На неё подано 36000 вольт. Нетрудно понять из рисунков с вырезками патентов выставляемых Валерой что по всей длине катушки напряжение между двумя рядом находящимися внутренним и наружным витками составляет 18000 вольт. И невооружённым глазом заметно что эта катушка представляет собой практически полный аналог цилиндирического конденсатора с наружной и внутренней обкладками. Но... каким же образом этот конденсатор зарядился до 18000 вольт если для того чтобы на обкладках конденсатора была такая разность потенциалов просто напросто настоятельно необходимо в него закачать и откачать с другой обкладки очень и очень много кулонов? Мы видим что из за свойства индуктивности катушки напряжение сразу же после её подачи на катушку между всеми рядом стоящими наружным и внутренним витками становится как раз 18000 вольт. А ток из источника ещё не пошёл!
Но... Раз на обкладках конденсатора имеется напряжение то значит в нём имеется и заряды!!! Ну ведь не может же быть такого чтобы в конденсаторе имелась разность потенциалов между обкладками и при этом не имелось ни одного Кулона,правда? Раз не может быть то значит они там появились!!!! Откуда они взялись? Ведь из источника питания то их ещё не пускает индуктивность катушки.
Всё просто как Божий день!
Они появились из Валериного кефира!!! И количество их возрастало одновременно с повышением напряжения между "обкладками"... Т.е. и ток и напряжение в конденсаторе которым является бифилярная катушка выросли ОДНОВРЕМЕННО и электроны появились в конденсаторе. И количество этих "электронов" зависит от расстояния между слоями обмоток, диэлектрической проницаемости изоляций, площадей цилиндров получающихся из обмоток и напряжения между "обкладками". Их бы снять на народные нужды но просто так этого уже не сделаешь, это электроны кефирные, они должны обратно в кефир вернуться...но снять энергию этого заряженного конденсатора можно используя то обстоятельство что эти кефирные электроны способны вполне реально своим полем воздействовать на заряды в расположенных над и под слоями витков металлических цилиндрах как нарисовал на нижнем рисунке. Но... только цилиндры должны быть не сплошными а состоящими из колец нанизанных сверху и всунутых вовнутрь катушки,соединены так как я нарисовал и подключены к катушке или трансу в резонансе. Со сплошными цилиндрами нумбер не прокатит. С транса снимаем на бытовые нужды. У Валеры снятие по другому немного но думаю что принцип тот же... Ну вот и всё объяснение от слесаря....
Размер: 47.56 KB
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Тут ещё у меня опшипка с кольцами,они уничтожают индуктивность.... И поэтому такой вариант снятия тоже неправилен Т.е. Валера умеет правильно снять.
Хотя.... пазы в кольцах спасут отца русской демократий!!!
Antek Пост: 701420 От 30.Nov.2020 (21:31)
Обмотки не имеют разрыва.
Ну конечно же.Хотя вроде можно и группами их располагать,главное двухслойность и последовательность
А иначе никак. Правда моё объяснение пилу нисколько не объясняет....
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
Мотористу не мешало бы изучить сперва электростатику.😶
А она говорит, что в конденсаторе напряженность поля сосредоточена между пластинами, а вне пластин напряженность равна нулю.
Это значит, что твое "к Базарову..." - не покажет ничего😎
sharp Пост: 701423 От 30.Nov.2020 (21:47)
Мотористу не мешало бы изучить сперва электростатику.😶
А она говорит, что в конденсаторе напряженность поля сосредоточена между пластинами, а вне пластин напряженность равна нулю.
Это значит, что твое "к Базарову..." - не покажет ничего😎
Принято. Значит вымарчивайте у Валеры правильный съём,хотя никто не мешает нам съёмные кольца засунуть между обмотками..... Лишь бы изоляция выдержала,там в последовательном соединений колец охренительная вольтодобавка получается...
_________________ Здесь хранится СЕ суперавтотрансгенератор
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=875842#875842
https://disk.yandex.ru/d/T_H9tIHpXVb8dw
Дополненная версия с видео: https://disk.yandex.ru/d/RUQMOtXIHzRo7Q
missioner Пост: 701422 От 30.Nov.2020 (21:37)
Тут ещё у меня опшипка с кольцами,они уничтожают индуктивность.... И поэтому такой вариант снятия тоже неправилен Т.е. Валера умеет правильно снять.
Хотя.... пазы в кольцах спасут отца русской демократий!!!
Antek Пост: 701420 От 30.Nov.2020 (21:31)
Обмотки не имеют разрыва.
Ну конечно же.Хотя вроде можно и группами их располагать,главное двухслойность и последовательность
А иначе никак. Правда моё объяснение пилу нисколько не объясняет....
Вот когда научишься импульсами бифиляр или рядовую катушку накачивать-может чего и получится сделать.Это типа колесо накачать воздухом,когда золотника нет.Давление в колесе тут по аналогии с напряжением на бифиляре или катушке.И заметь-Валера показывал-напряжение поднимается на всей катушке одинаково,без перекосов,как и давление в колесе.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Спасибо. А не обсуждалось, как намотана внутренняя обмотка? Наружная видно что по кругу, но внутренняя может как то в верх-низ уложена, под 90 градусов к верхней, как бы?
На высокой частоте трансформатором могут быть и просто стоящие рядом пластины - работает емкостная передача. Для этого даже напряжение высокое не нужно - просто частота высокая.
Спасибо. А не обсуждалось, как намотана внутренняя обмотка? Наружная видно что по кругу, но внутренняя может как то в верх-низ уложена, под 90 градусов к верхней, как бы?
valeralap | Post: 701395 - Date: Tue, 01 Dec 2020 (01:55)
Валера говорил-что бифиляр .Наматываешь слой,потом переходишь на начало-через середину или снаружи и снова в том же направлении-я фото выкладывал недавно в этой ветке вроде
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
...Валера говорил-что бифиляр .Наматываешь слой,потом переходишь на начало-через середину или снаружи и снова в том же направлении-я фото выкладывал недавно в этой ветке вроде
Понял, значит обмотки обычные. А такой вариант. Там же два сердечника от ОС? То есть магнитопровод с немагнитным зазором.
Вот рисунок. На первом рис.Сердечник без зазора. На встречных обмотках, лампочка гореть не будет. Вторая лампочка, горит (правая)
На втором рис. с зазором. Лампочка уже горит, хотя обмотки и встречные. Вторая тоже горит. Так?
Что бы вторая лампа сильней горела, первую можно закоротить.
...Валера говорил-что бифиляр .Наматываешь слой,потом переходишь на начало-через середину или снаружи и снова в том же направлении-я фото выкладывал недавно в этой ветке вроде
Понял, значит обмотки обычные. А такой вариант. Там же два сердечника от ОС? То есть магнитопровод с немагнитным зазором.
Вот рисунок. На первом рис.Сердечник без зазора. На встречных обмотках, лампочка гореть не будет. Вторая лампочка, горит (правая)
На втором рис. с зазором. Лампочка уже горит, хотя обмотки и встречные. Вторая тоже горит. Так?
Что бы вторая лампа сильней горела, первую можно закоротить.
я думаю большой разницы с зазором или без не будет.Сердечник не имеет замкнутой магнитной линии при таком включении обмоток.Я думаю соль там в другом.По входу и по выходу установлены разрядники.Их регулировка даёт возможность накапливать различное количество энергии.К тому же развязывает накопитель во время накопления энергии от схемы.Думаю-что это первый вариант бифиляра а последующий был сделан на трубе.В книжке по конструированию СЕ устройств было указано-что огромные мощности можно накапливать именно в катушках без сердечника. Первичка выполнена бифиляром,а вторичка-съём-просто параллельно включенными обмотками-что и видно на фото.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Если не так, тогда ладно. Но уже нарисовал, покажу.
Когда срабатывает разрядник, меняется индуктивность контура и происходит , как бы отскакивание назад.( по синусоиде) Дуга сразу же гаснет. Дребезг с высокой частотой не переходя линию ноля синусоиды.
Vladimir37 Пост: 701453 От 01.Dec.2020 (00:45)
Если не так, тогда ладно. Но уже нарисовал, покажу.
Когда срабатывает разрядник, меняется индуктивность контура и происходит , как бы отскакивание назад.( по синусоиде) Дуга сразу же гаснет. Дребезг с высокой частотой не переходя линию ноля синусоиды.
Когда срабатывает розрядник,в катушку-а именно её провод влетает импульс .Тут надо рассматривать не LCрезонанс-а волновой. Поизучай по нету-что это такое.Тут у Валеры именно такие процессы в бифиляре и в импульсном трансформаторе.
Люди, дорогие, вы забываете проблему 3-го з-на Ньютона. Если бы не он, СЕ механизм можно было бы делать из обычного трансформатора.
В каком месте проводника с током вы нарушаете этот закон?
Vladimir37 Пост: 701453 От 01.Dec.2020 (00:45)
Если не так, тогда ладно. Но уже нарисовал, покажу.
Когда срабатывает разрядник, меняется индуктивность контура и происходит , как бы отскакивание назад.( по синусоиде) Дуга сразу же гаснет. Дребезг с высокой частотой не переходя линию ноля синусоиды.
Когда срабатывает розрядник,в катушку-а именно её провод влетает импульс .Тут надо рассматривать не LCрезонанс-а волновой. Поизучай по нету-что это такое.Тут у Валеры именно такие процессы в бифиляре и в импульсном трансформаторе.
Antek да, поддерживаю. В выходные поигрался чуть с бифилярной катушкой по схеме включения как у Валеры. На входе пила. Генератор - релаксатор на лавинных транзисторах. Длительность заднего фронта порядка 3 ns. После прохождения заднего фронта в контуре устанавливаются свободные колебания (у меня частота следования импульсов генератор была меньше собственной частоты контура, для опыта вполне устраивало). Кто-то писал, что бифиляр безиндуктивный, это не совсем так. У каждого отдельного провода такого бифиляра есть индуктивность и емкость присутствует, соответственно есть собственная частота колебаний. Так вот, чем ближе длина провода соответствует 1/4 периода колебаний, тем выше напряжение на свободных зажимах бифиляра (существенно выше, чем подано на вход). Если посмотреть на Валерину катушку, ту у которой собственная частота 294 кГц и примерно прикинуть что диаметр шпули 50 мм, длина 45-50 см, диаметр одного провода 0.75 мм, количество слоев 2, то примерно можно посчитать длину намотки (это может каждый сопоставить). Далее, если внимательно посмотреть на патент Тесла: "однопроводная передача электрической энергии", то можем увидеть, что все же фундаментальное правило передачи энергии по двум проводам не нарушается, в качестве второго провода Тесла использует землю, и землю не в смысле забитой в землю арматуры а землю в качестве второго передающего провода соответствующей длины. И если вы не планируете использовать землю надлежащим образом, как это делал Тесла, а используете заземление только для электробезопасности, совершенно очевидно, что вам нужен второй провод, как это реализовал Валера.

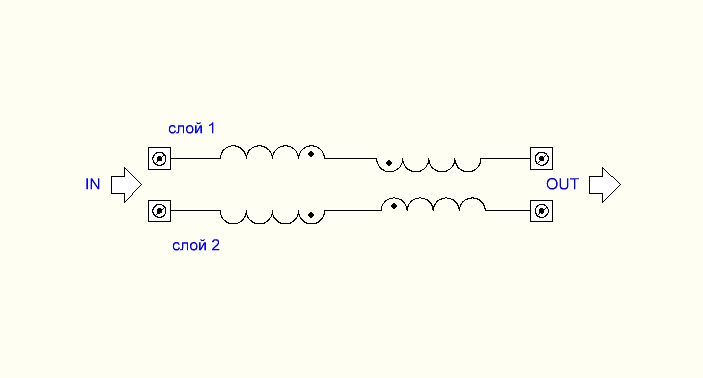

Как на первом варианте, но: первый слой мотается двумя проводами, затем возврат в начало и поверх еще один слой двумя проводами. Но по факту не сильно важно количество слоев, как по мне, важна длина провода, можешь хоть плоский мотать.
kau Пост: 701458 От 01.Dec.2020 (06:56)
И если вы не планируете использовать землю надлежащим образом, как это делал Тесла, а используете заземление , как это реализовал Валера.
А, если мы не планируем использовать электророзетку?
Тогда, как?
kau Пост: 701458 От 01.Dec.2020 (06:56)
И если вы не планируете использовать землю надлежащим образом, как это делал Тесла, а используете заземление , как это реализовал Валера.
А, если мы не планируем использовать электророзетку?
Тогда, как?
Немного не понял вопрос. Если речь о самозапите, то это уже технический вопрос, который можно решить множеством способов. Пока речь только о катушке и процессах в ней происходящих. А под вторым проводом я имею ввиду бифиляр, в том смысле, если бы ты мотал не двумя проводами, а одним, то получил бы просто катушку Тесла (грубо говоря)
