Первый пост темы: valeralap Post: #626158 От:08.06.2019 (08:37) Различного рода абстрактные не связанные с темой выступления, будут удалятся. Все конструктивное будет приветствоваться. Можно оказывать помощь в виде оформления или правки, если сочтете за необходимость. Если активность будет низкая, то-от этого будет зависеть скорость вашего продвижения.
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
Нет....
В патенте отдельно насыщающийся транс и отдельно дроссель...
Мы эту схемотехнику подробно разбирали с дедом в " детальках"...
В схеме из газеты совмещены транс и дроссель....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан Пост: 699276 От 19.Nov.2020 (08:38)
Нет....
В патенте отдельно насыщающийся транс и отдельно дроссель...

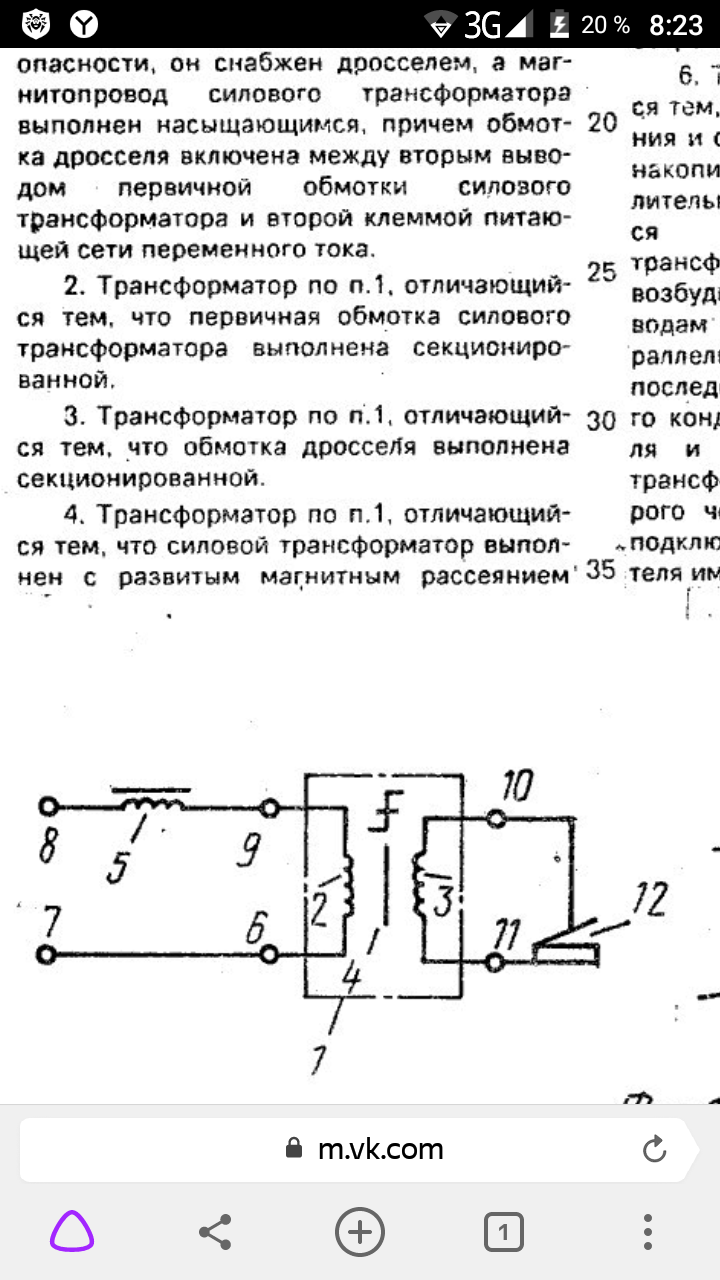

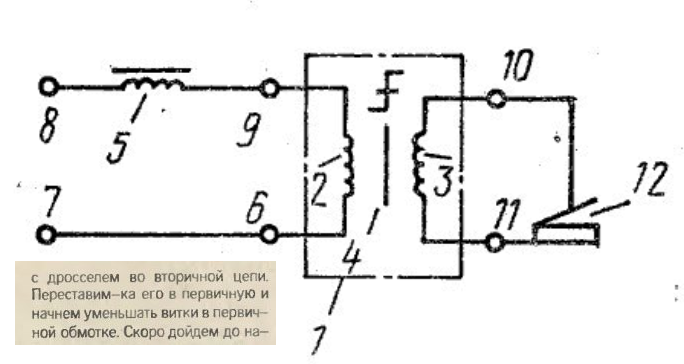

Да ладно!? А как же это? Вырезка из патента и газетки.
Размер: 119.82 KB
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
Блин, уже палец отсох вам одно и то же писАть...
Он совместил транс и дроссель...получился транс с повышенным рассеянием под первичкой...
Посмотри на картинку "русича"... Там не симметричный магнитопровод....
Кривая трапеция..
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Увеличил сечение сердечника под первичной обмоткой, для рассеивания МП?
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....

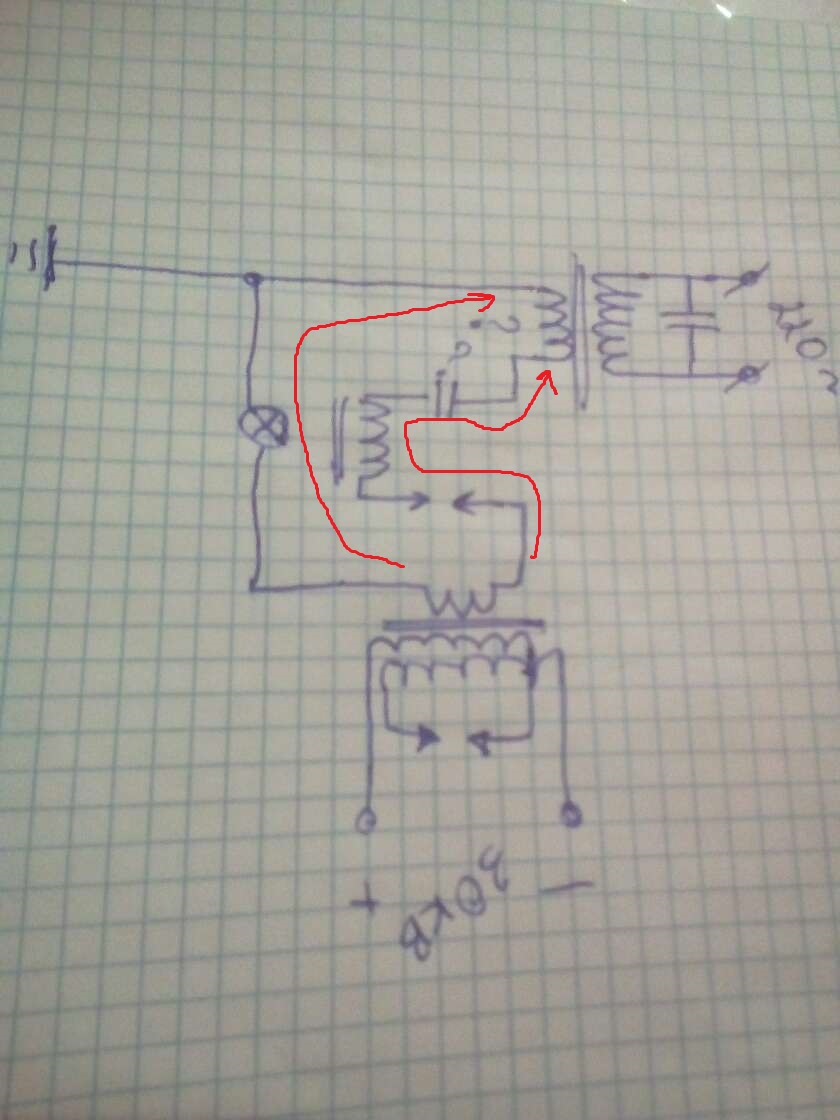

Та меня аппарат не особо интересует. А больше то шо сделал Валера. А сделал он следующее. Свой транс включил наоборот.
Дросель - кондер - обмотка.
Размер: 114.51 KB
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
А чтобы все это заработало...
Что собственно и реализовано в Валериной схеме.
Размер: 11.47 KB
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
В Валериной эклектике сами разбирайтесь...
Буденовский транс при напряжении от 27-30 на выходе ааахренительно варит без всяких ВВ осцилляторов...даже такой рукожопый сварщик, как я может варить...
Ни каких чирканий и залипух...прислоняешь электрод и мееедленно зажигается дуга....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Валера сварку Буденого изобрел! 😬
Только несколько проще! Ставлю палец вверх! 😎 😎 😎
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
_________________ Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
Лампочки так стартуют по словам автора-из-за рассогласования частот сети и собственных колебаний контура первички. Во время разгона именно происходит синхронизация обоих процессов.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Самое интересное что у Валеры конфигурация железа совсем другая где там резонансная обмотка с большим рассеянием где участок магнитопровода с насыщением похоже он просто подобрал выходное напряжение и нагрузку чтобы не перегружать резонансный контур.
Думаю, что обсуждаемый генератор Валерия Иосифовича является генератором тока. "Мягкий" запуск и снижение выходной мощности при увеличении тока нагрузки свидетельствуют именно об этом. Стабилизация напряжения осуществляется насыщением сердечника резонансного дросселя 50 Гц - поэтому нельзя отключать нагрузку до режима Х.Х. в данном устройстве. Разумеется это можно устранить в будущем...
Тоже сначала грешил на индуктивно-емкостной преобразователь источника напряжения в источник тока, ан нет. Сваял источник тока на трансформаторе с зазором в сердечнике (и кстати, в правильно собранном источнике тока, ток остается неизменным, а не уменьшается, да и мощность вхд/выход равны) - нагрузка лампочки вспыхивают мгновенно. Да и если как Валера говорит в основе схема сварочника Буденого, то там все же источник ЭДС, который грубо говоря подкорачивают. Если Валера использует как у Буденного магнитные ключи, то такая задержка запуска вероятно связана с тем, что при включении сначала весь ток идет через индуктивность коммутирующего ключа.
И что не менее интересно что в сварочнике как и в любом трансформаторе только 50% тока резонансной обмотки преобразуется в магнитное поле проходящее по сердечнику а 50% не используется и рассеивается.
олег-джан Пост: 699309 От 19.Nov.2020 (10:10)
В Валериной эклектике сами разбирайтесь...
Буденовский транс при напряжении от 27-30 на выходе ааахренительно варит без всяких ВВ осцилляторов...даже такой рукожопый сварщик, как я может варить...
Ни каких чирканий и залипух...прислоняешь электрод и мееедленно зажигается дуга....
, олег-джан а если без осциллятора, как понять ,,мееедленно зажигается дуга,, Нужно же по любому электродом чиркнуть?
Можете описать поподробней сам поджиг дуги?
Допустим мы не знаем. может в видео проводок спрятан, но мы же можем сделать хотя бы такой эффект плавного накала ламп как в видео?
Потом дальше будем думать.

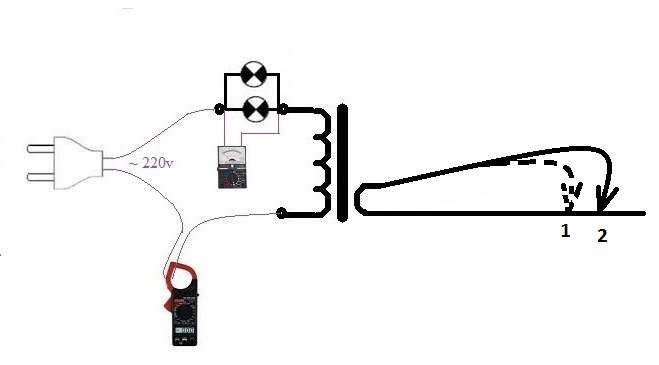

Вот схема. Первичка включена в сеть через лампочки. Когда на Тр нагрузки нет, лампочки горят ярко (токХХ). Когда закорачиваем провод вторички, например 2метра, лампочки притухают в два-три раза, визуально. А вот если провод вторички (витка) немного укоротить , можно увидеть похожий эффкт притухания а потом плавного увеличения яркости, как в видео.
При одной длине витка вторички, лампочки светят слабо, при другой длине витка, лампочки светят ярко. Напоминает, как бы, передвижение по синусоиде 50Гц. Смещаемся то в сторону тока то в сторону напряжения.
