Первый пост темы: MSN Post: #677942 От:09.06.2020 (10:25) Накопилось немало идей в том числе по тесластроению и другим интересным искрениям и для воплощения их в жизнь, стало ясно, в хозяйстве просто необходим источник высокого напряжения. Универсального и готового, по вменяемым ценам я не нашел, поэтому решил создавать самому. Чтобы в процессе создания такого источника не пропадали ценные идеи, мысли и схемотехнические решения написанные во флудилке, решил завести такую, вне всякого сомнения полезную многим тему. Тем более поиск на просторах интернета, дал не очень-то большой выбор воплощенных конструкций, а готовые изделия стоили бессовестно дорого. Ну оно и понятно, такие источники - не ширпотреб и делаются как правило на заказ, штучно, поэтому и стоят дорого.
Создания источника нужно начинать с написания ТЗ. Мысль такая: каждый решивший изготовить такой источник ВН, для себя ТЗ будет задавать самостоятельно, сообразно своим требованиям и бюджету и сможет использовать идеи и готовые части схем публикующихся схем.
Итак, мои основные требования таковы(еще будут шлифоваться в процессе):
1. Источник ВВ должен быть напряжением (25-50)кВ;
2. Ток отдаваемый источником (10-50)мА;
3. Источник должен иметь регулировку напряжения и ограничение по току.
4. Измерительные приборы на борту (киловольтметр и миллиамперметр);
Статья которая подвигла меня на изготовление такого лабораторного источника находится здесь.
Куча ссылок, которые я накопал в интернете интересуясь темой, возможно кому-то они пригодятся и устройства подойдут без переделки:
Было бы хорошо, "накрутить" Скиф так, чтобы первая тема оставалась модерируемой постоянно. Очень удобно добавлять полезные ссылки именно в первую тему.
Издалека Пост: 682414 От 08.Jul.2020 (21:27)
Ну вот, пока меня не было, устроили балаган!
По делу никого, включая диванного Ленина.
1. Все строчники расчитаны на работу в основном на 16к со спектром без гармоник (про это тут никто даже не заикнулся!) - это спцифичный транс, да ещё и с зазором.
2. Про диоды устроили тупой базар без разбора времён восстановления и пр параметров - все пионэры смотрят только на ценник.
3. Товариш тут мает железяку, которую будет запитывать квадратным напряжением с мульёном гармоник. Ни один пионёр (и даже вожак ихний) никак понятия не имеют про то, как такое по такому проводу побежит и где потеряется . . .
Я вам ещё много могу пальцем показать, только лень - из баньки своей только вышел и пивком балуюсь.
Балаган был не пустым, кратко охарактеризовали диоды классом высокочастотных или ультрафаст. Низкочастотные ВВ к сравнению не брали. Только я зарекся с дедом о чем-то разговоры разговаривать ВООБЩЕ.
У него по ходу разговора куча прыжков в сторону и дополнений не буде ранее сказанных уточнений. Это как сесть с шулером в карты играть, даже если выиграешь докажет что играл ты не по правилам.
Так что я опыт общения с дедом получил по полной программе и выводы соответствующие сделал.
Про гармоники,
индуктивность вторичной обмотки с межвитковой емкостью, образовывают LC колебательный контур.
ИП планирует быть нагруженным, поэтому возбуждаем меандром первой гармоникой, ниже не стоит, вот и все. На выходе вторая, третья, пятая будут исчезающе малы и вообще чем они нам помешать могут ?
Мы их выпрямляем.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Forex Пост: 682420 От 08.Jul.2020 (21:48)
Нет. Ну интересно. Этот долбоёп издалека что сам-то может из строчника сварганить? Только вонять. А если и сделает, так говно получиться. Это очень хорошо видно по его логике и знаниям.
Олег, речь я веду именно о ЦЕНЕ, то-есть о том, за какие деньги диоды продаются.
А начался сыр бор с фразы, что производство 5мА - дороже чем 50мА.
Возможно производство каких-то особенных диодов 5мА и обходится ДОРОЖЕ.
Особенно СВЧ. Тут не поспоришь, но явно не этих высоковольтных столбиков. Иначе я просто перестаю понимать капиталистов, которым это выходит дороже, но продают они это дешевле.
Типов ТДКСов - производилось наверное с добрую сотню, и каждый производитель мог туда ставить ВСЕ ЧТО УГОДНО.
А дед начал утверждать что ставят туда 50мА так как они дешевле в производстве, потому что 5мА дороже.
Нормальным доказательством, - было бы разобрать определенное количество различных марок ТДКС`ов достать диоды, поставить на стенд, и выяснить сколько они реально держат.
НО ДЕЛАТЬ ЭТОГО ЗДЕСЬ НИКТО И НИКОГДА НЕ БУДЕТ.
А будет бесконечный трындеж и измышлизмы, прыжки в сторону и передергивание.
Поэтому тему эту жевать дальше желания не имею, так как это разговор ни о чем, и лишняя потеря времени.
P.S. Добавлю, разговор ни о чем с дедом. С ним разговоры разговаривать, это как с шулером садиться в карты играть.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: 682595 От 10.Jul.2020 (14:35)
Иначе я просто перестаю понимать капиталистов, которым это выходит дороже, но продают они это дешевле.
А дед начал утверждать что ставят туда 50мА так как они дешевле в производстве, потому что 5мА дороже.
Капиталисты не боги и когда горшки обжигают у них иногда случается брак. Это иногда довольно часто возникает. Микропроцессорные камни всех мастей - наглядное тому подтверждение. Подавляющее большинство младших моделей процессоров - это брак от производства старших.
Более того... Бывает, что пускают в продажу искусственно и намеренно усечённые старшие, поскольку продажи старших не задались оптимизмом.
Нормальным доказательством, - было бы разобрать определенное количество различных марок ТДКС`ов достать диоды, поставить на стенд, и выяснить сколько они реально держат.
То же можно проделать с купленными по дешёвке различных марок на 5мА.
Нормальным доказательством, - было бы разобрать определенное количество различных марок ТДКС`ов достать диоды, поставить на стенд, и выяснить сколько они реально держат.
То же можно проделать с купленными по дешёвке различных марок на 5мА.
Ты будешь делать ?
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений

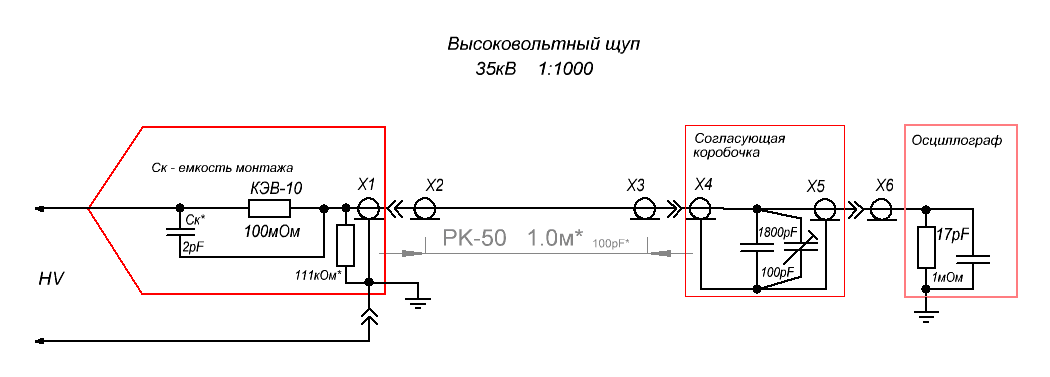

Тут мой щуп во флудилке два дибила обсуждали... 🤢 🤢
Якобы понты. Херанты. Лет как 5 уже пользуемся.
60кВ. (? мож и на много больше) - 1:2000 2гОма . Полоса очень линейная не хуже 200 мГц...
И цена говно. Основная стоимость - только резистора.
А эти ... всё думают что два дибила это сила... 🤢 🤢 🤢
Э.. А что такое ПТ-10?
У меня там выточено из фторопластовой болванки!
А.. Забыл. Провод обычный: РК-50.
А не как у остальных... (дибилов..😬 😬 ) С распределённым сопротивлением... 🤢
PS/ Посмотрел, что такое ПТ-10. Гы-ы-ы- 🤢
Да это же говно! Я на такой от Теслы на одном транзисторе подал, так он разлетелся в мелкие клочки!... Клочки мелкие... 🤢
