Первый пост темы: mibor Post: #3071 От:15.12.2004 (14:18)
Интересная эта штуковина "Нелинейная индуктивность".
Она же "трифилярная".
Простота этого устройства заинтересовала, и получилось вот что.

На ферритовом кольце М2000НМ с размерами:
наружный диаметр 45мм, внутренний 28мм и высота 12мм,
намотал 140 витков, сложенным в трое проводом диамером 0,35мм.
Получилось три обмотки: "A", "B" и "C".
А1 - начало обмотки, а А2- ее конец (другие - соответственно).
Индуктивность "А" равна индуктивностям "В" и "С" и составляет
52 милигенри (частота измерения 5 кгц), при активном сопротивлении 1,2 ом.

Первый опыт.
Проводил по простейшей схеме:
одним концом индуктивность подключалась и источнику постоянного
напряжения (+5 вольт), а другой конец через ограничивающий
резистор (100 ом) к другому полюсу источника.
Ток через индуктивность и ограничивающий резистор составлял 50 ма.
Подключив осциллограф к ограничивающий резистор наблюдал
изменения тока в нем при замыкании и размыкании индуктивности "А"
кусочком провода (закороткой).
Тут все было как по учебнику. При размыкании закороткой наблюдал бросок
напряжения отрицательной полярности, что соответствовало реакции
индуктивности на подключение к источнику.
(Амплитуда треугольного импульса с коротким фронтом и экспоненциальным
спадом 5 вольт, длительность импульса (по уровню 0,9) около 0,5 миллисекунд).

Второй опыт.
Соединил две индуктивности встречно: "А" и "В". А2 соединил с В2,
и подключил А1 к "+" источника (+5в), а В1 к ограничивающиму резистору.
Закорачивание и раскорачивание как одной из индуктивностей, так
и двух сразу к всплескам напряжения на ограничивающем резисторе
не приводило. Не считая 60 миливольтовых изменений напряжения на нем,
при закорачивания активной компоненты индуктивности.
Все таки, как то странно это наблюдать. Ведь две индуктивности,
а ведут себя как два куска провода.
А вот дальше начались еще более забавные вещи.

Третий опыт.

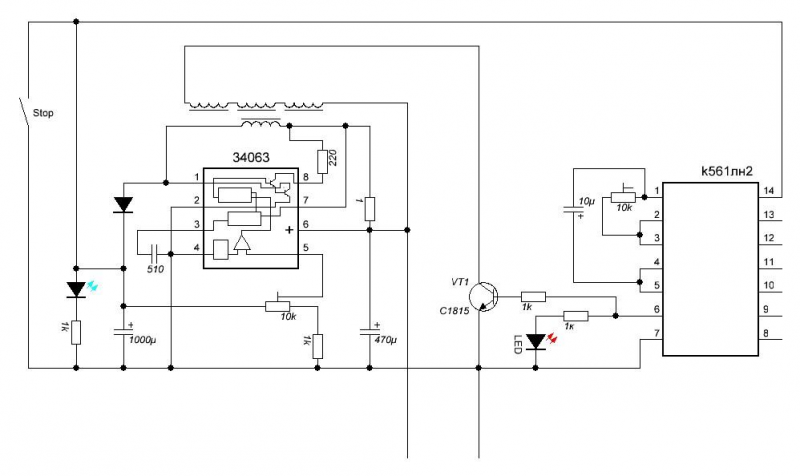

Соединил три индуктивности (как на схеме). Встречно: "А" и "В"
(А2 с В2) и последовательно с ними "С" (В1 и С1). Подключил А1
к "+" источника (+5в), а С2 к ограничивающему резистору.
Змыкание обмотки "В" (в оригинале это производится ключем) к заметным
всплескам напряжения на ограничивающем резисторе не приводило.
(Не считая 60 миливольтовых изменений напряжения на нем,
по причине указанной выше).
Но ведь в этот момент происходит нарушение компенсации полей
обмоток "А" и "В" , и как следствие возникновение новой индуктивности.
В данном случае "А".
А где бросок напряжения отрицательной полярности :shock: , соответствующий реакции,
появившейся в цепи индуктивности на подключение к источнику (+5в),
как в первом опыте?
Кто его сьел :shock: :?:
Ничего нет, кроме скромного 60 миливольтового подъема.

При размыкании закоротки обмотки "В" (в оригинале это производится ключем)
наблюдается бросок напряжения положительной полярности.
(Амплитуда треугольного импульса с коротким фронтом и экспоненциальным
спадом, 5 вольт,
длительность спада импульса (по уровню 0,9) около 0,2 миллисекунд).
При этом действии, как я понимаю, просходит компенсация поля
обмотки "А" обмоткой "В". И остается только обмотка "С".

Но ведь во втором опыте это никак не проявилось :!:
Или приемником (или трансформатором) этого исчезаюшего поля
явилась индуктивность оставшейся обмотки "С" :shock: :?:
Вот такие непонятности... 😕

Пока до влючения "трифилярки" в схему дело не дошло, т.к. интересно
выяснить особенности работы сей оригинальной штуковины.
Поковыряюсь с ней еще ... 😀

А пока с интересом выслушаю комментарии.
