Или что-то вроде Ф-машины.

Короче - есть одна идейка, накидаю тут для любителей критики - критикуйте - я читать буду!
Вот эскиз:

Поясню - в Ф-магнитопроводе есть модулируемый магнитный зазор в одной из ветвей. В центральную ветку врезан магнит. Основной магнитопровод не насыщен, а в зазор вставлен насыщаемый магнитопровод из феррита.
Поскольку потоки силового поля и управляющего поля (в феррите) ортогональны, то реакция от нагрузки на цепь управления "впрямую" невозможна.

Далее. Катушка модулятора входит в состав колебательного контура, в котором поддерживаются колебания, достаточные для насыщения феррита. Участок ферритового магнитопровода в зазоре имеет минимальное сечение и насыщается раньше остальных его частей.

В моменты насыщения феррита (Bm~0,25т) Магнитное сопротивление силового магнитопровода возрастает заметно и поток от магнита вытесняется в силовую ветвь. Частота в нагрузке в 2 раза будет выше частоты модулятора.

Сразу оговорюсь - это эскиз для описания идеи. Можно попытаться предложить и "симметричные" варианты с двумя модуляторами, работающими в противофазе, но это много сложнее.

У меня собран этот прибор почти полностью - нет подходящего магнита. Надо бы редкоземельный воткнуть, но нашел только малюсенькие несколько штук.

Автогенератор модулятора отлажен - четко вижу моменты насыщения и влияние стального сердечника при внесении феррита в зазор. У меня ферритовое кольцо 40 мм, у которого сточен наполовину толщины сектор. На небольших магнитиках ЮНДК - что нашлось под рукой - не смог получить что-л в нагрузке. Сигнал вижу осциллографом, но слабый. Надо заказать нужный магнит и поиграться с магнитной цепью - зазорчики порегулировать.

Я не написал, что в модуляторе потери очень маленькие можно иметь - в режиме автоколебаний, как в строчном трансе телека. Но, теоретически анализируя поведение токов и напряжений, прихожу к выводу, что реакция может быть - в виде активной первой гармоники тока в модуляторе, т.к. момент насыщения сердечника меняется от тока в нагрузке, что приведет к сдвигу фазы первой гармоники. Но нужно проверить практически все же.

Относительно материала по вашей ссылке могу заметить - магнитные крепления для инструментов широко и давно используются в технике, особенно в машиностроении. Там очень схожий принцип, но один вращающийся цилиндрический магнит с поперечным намагничиванием. Поворачивая его между полюсными башмаками на 90 градусов, то замыкаешь его "на себя" , то весь поток направляешь в опору через башмаки. Усилие поворота очень не велико, а сила притяжения опорной части башмаков к поверхности весьма значительна. Принцип простой и интересный. Но с энергетической точки зрения - не могу сказать, насколько достоин внимания. Надо думать и экспериментировать. Скорее всего - тут явно работает закон сохранения энергии.

Но, может я и ошибаюсь - было бы здорово, если так

По резонансному шаговому движку с магнитами - он давным давно применяется в часовых механизмах электронных часов (и ручных - кварцевых и уличных - с часовой станцией) и это свойство высокой экономичности и памяти положения очень выручает.

Вот еще вариант модулятора магнитного потока - чисто принцип, идея:


Т.е. пермаллоевое кольцо с обмоткой насыщается от генератора переменного тока и лежит в зазоре основного потока постоянного магнита, модулируя проводимость зазора.
Магнит намагничен по оси.

Или - чем отличается такая модель от обычной магнитной системы динамика?
Переделка минимальная

Зачем это нужно - сказано в заголовке темы. Эти устройства - попытка сделать управление силовым магнитным потоком постоянного магнита с помощью небольших усилий, подобно транзистору или вакуумному триоду.

Пока это не удалось реализовать никому - по крайней мере официально.
Вот и мы туда же - развлекаемся таким способом

Вчера немного поигрался с первым вариантом магнитопровода.
Результаты вполне согласные с моими предположениями, но нужно еще время и опыты.

Генератор с частично насыщаемым магнитопроводом собран у меня как LC трехточка на КТ834. Частота порядка 2 кгц. Жрет многовато в режиме с насыщением - 300ма при 10-12в, но оптимизировать некогда схему - надо делать внешнее возбуждение ключа.

В силовом магнитопроводе разместил контрольную обмотку из трех десятков витков. Вижу импульсы в моменты насыщения управляющего магнитопровода.
Максимальную амплитуду получил 2В, но, возможно - это от помех. Сильные броски тока в первичной цепи. По крайней мере - при поднесении контрольной катушки к обмотке модулятора вижу подобную картинку.
Варьирование зазоров во второй ветви силового магнитопровода мало меняет картинку в ветви модулятора. Но, возможно, не корректно я мерял. Контрольную обмотку разместил только в ветви модулятора на силовом магнитопроводе - так быстрее было

Одним словом - надо повозиться еще. А времени сейчас практически не стало - лето пришло и с ним другие житейские хлопоты начались Да и в связи с переездом на новое место от моей лаборатории осталось 10% или даже меньше :-(
Сергей - может вам подбросить эти игрушки - поиграетесь, если есть возможность и желание?

Петр.

Значит есть значительный емкостной импеданс у ключа. Легко проверить - добавить емкость параллельно ключу - изменится частота резонанса.
Тогда картинка полностью обьяснима - имел опыт с телевизионными ключами развертки - там та же картина при изменении частоты или емкости на ключе.
Все же палец провоцирует процессы на ключе. Почему - можно конечно докапаться, но вряд ли это полезно будет. Проще IMHO это просто принять не удивляясь. Это же полевик. Там что-то смещается при таких потенциалах и ведет к шуму. Одним словом - особенности коммутации цепи с резонансом токов.

PS
Я на energy.org сейчас кинул письмецо в мозговой штурм - ответил DWD, но сам искренне удивился найденному в процессе ответа - посмотри. Не буду повторяться.

Еще раз повторю - скорее всего реактивен не выход полевика как таковой (конструктивная емкость переходов в кристалле) а приведенный к выходу импеданс на входе его. И еще я бы проверил питание - чем черт не шутит - может есть реактивность там.

Где-то есть еще реактивность - либо в ключе, либо в питании, либо наведенный ток в обмотке.

А форум этот:
http://energy.org.ru/modules.php?name=Forums&file=viewtopic&p=2580#2580

Попробовал провести эксперимент по модуляции потока для магнитов от харда.
Ничего интересного не удалось достигнуть - оказалось, поток настолько сильный, что мои ферритовые кольца с насыщающимся сегментом входят в постоянное насыщение еще при довольно большом расстоянии от магнитов.
Далее приближать бессмысленно. Таким образом, не применяя спец. магнитопровод, снижающий напряженность, не сделать модулятор, а сам магнитопровод должен быть либо ферритовый, либо из шихтованного железа, а такие мне не изготовить. :-(

Это схемы MEG - по Бердену. В русском варианте - это магнитные транзисторы, которые применялись до появления полупроводников. Ф-трансформатор см в другой ветке. Типовая схема в приложении. Фролов [email protected]

Не тот ли Фролов, который в 1996 году изобрел Ф-машину,
а немцы суки стащили и выдали за свое ? Ох бы встретить того духа................

Я не представляю, как эта система будет работать.
Магнитное поле, создаваемое катушкой млдулятора, будет замыкаться исключительно в ферритовом сердечнике (смотрите рисунок). Магнитное поле пермаллоевого сердечника будет перпендикулярно магнитному полю сердечника ферритового. Они не смогу образовать одну магнитную цепь.
Такая схема неработоспособна.

- Правка 30.12.12(18:26) - sw1972

Наверно тот, видишь под Новый год с подарками спешит.

А зачем Вам изготавливать ферритовые магнитопроводы? найдите готовый и приспособьте его.
Индукцию, которую наводит магнит на пермаллоевый сердечник, Вы можете уменьшить. Вспомните, что такое магнитный поток - это произведение магнитной индукции на площадь сечения. Магнитный поток постоянная величина в одной ветке магнитной цепи. В магнитных цепях магнитный поток подобен току в электрических цепях. Откройте учебники по ТОЭ и освежите память. Посмотрите законы Кирхгофа для магнитных цепей.


- Правка 30.12.12(18:42) - sw1972

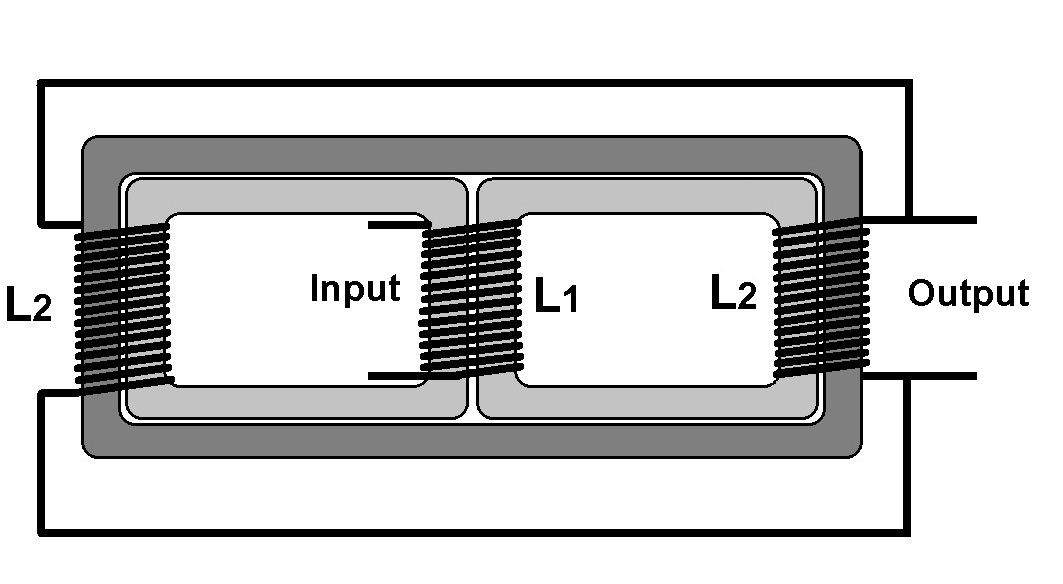

Это схема "Малвал"
