Первый пост темы: asni Post: #159627 От:31.01.2009 (18:59) Бывает такая необходимость электродом 3 мм. заварить бак под воду порванный льдом а только 2 аккумуляторя по 90 ампер/час.Напрямую от аккумуляторов могут бахнуть а самого аппарата нет,помогите если можете вы ведь это можете.

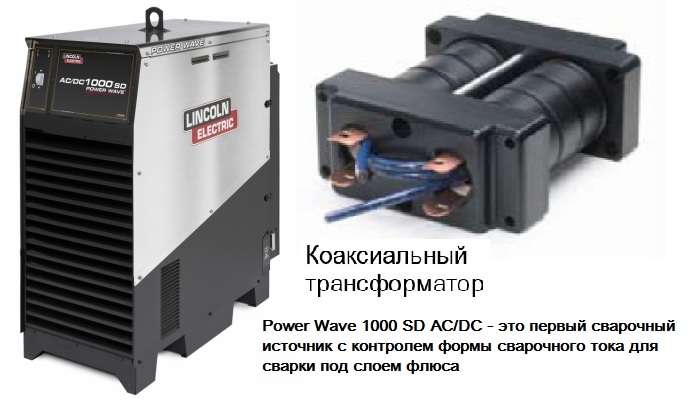

Не все так страшно. Кстати на картинке, что выше, трансик источника 5В 30 Ампер.
А если почитать про планарные трансформаторы- то найдешь использование в них
алюминиевых подложек. Они очень хорошо отводят тепло, и плотность тока в фольге
можно повышать раза в три-четыре.
Чувствуешь как хитро- не толщину шины увеличивают- это бестолку для скин,
а используют алюминий в качестве теплоотвода.
dedivan Пост: 377914 От 24.Jun.2012 (15:20)
Не все так страшно. Кстати на картинке, что выше, трансик источника 5В 30 Ампер.
А если почитать про планарные трансформаторы- то найдешь использование в них
алюминиевых подложек. Они очень хорошо отводят тепло, и плотность тока в фольге
можно повышать раза в три-четыре.
Чувствуешь как хитро- не толщину шины увеличивают- это бестолку для скин,
а используют алюминий в качестве теплоотвода.
Дед как всегда, умышленно путает мелкое с мягким, крупносерийное с единичным.
Ещебы обьяснил где что, до того как. теперь я и сам знаю.
А ты, кстати, книгу пишешь? мы тут её ждем, между прочим. и даже выступить бетатестерами. типа: если даже я понял, то нормально описано.
dedivan Пост: 377914 От 24.Jun.2012 (15:20)
Не все так страшно. Кстати на картинке, что выше, трансик источника 5В 30 Ампер.
А если почитать про планарные трансформаторы- то найдешь использование в них
алюминиевых подложек. Они очень хорошо отводят тепло, и плотность тока в фольге
можно повышать раза в три-четыре.
Чувствуешь как хитро- не толщину шины увеличивают- это бестолку для скин,
а используют алюминий в качестве теплоотвода.
И куда они его присоединяют?
_________________ Автор благодарит алфавит за любезно предоставленные буквы.(с)
Сгорел сварочный апарат Престиж-164.Производство кажется Италия.
Разобрал его, выгоревшие силовые транзисторы, на ридиорынке заказал.
Кратко о схеме. Схема построена по принципу косого моста.
Дросель безкаркасный спираль в спирали, два мощных выпрямительных диодов. Плата многослойная и залита лаком что затрудняет срисовать принципиальную схему.
Развязка по оптопаре, имеется датчик тока(датчик Хола).
Глубже ковырять просто времени не было.
Мне пришла идея измерять ток в режиме реального времени.
Идея заключается в статическом падении напряжения на мощном полевом транзисторе.
Ведь у полевого транзистора имеется сопротивление в открытом состоянии.
Это падение напряжения с задержкой(2-3 микросекунды пока идут переходные процессы силового ключа) через резистор и оганичительный стабилитрон подается на отрицательный вход компаратора. На положительный вход компаратора подается
пилообразное напряжение, при срабатывании компаратора происходит сброс тригера
управляющего затвором силового транзистора.
По предварительным прикидкам монтажная плата будет размером не более спичечного коробка.
При работе от одного акумулятора в 12Вольт неизбежен трасформатор так как напряжение вольтовой дуги составлят 18-25 вольт, в режиме холостого хода 50-80 вольт, чем выше напряжение тем легче поджиг электрода.
Подводные камни возникнут, но они все решаемые.
Размах амплитуды снимаемого тока можно увеличить при помощи шустрого операционного усилителя типа (мю)PC842. Изменяя его коэфициент усиления изменяем ток в нагрузке вольтовой дуги.
Это пока проект.
Это не миф а все реально можно сделать и на коленке.
РАБОТАЛИ В ОБУХОВЕ МЕСТНЫЕ ЛЕТЧИКИ ПРИТАСКИВАЛИ , ВАРИТ 3ММ-4ММ ЭЛЕКТРОДАМИ ,ИНВЕРТОР .....
ТАК ЧТО РЕАЛЬНО ... ТОЧНО ПОМНЮ ЧТО ХОЗЯИН ЭТОГО ЧУДА МЕЧТАЛ О ПЕРЕХОДЕ С АКУМОВ НА КОНДЕРЫ....
ВАРИЛИ 3-4ШТ ЭЛЕКТРОДА ПОТОМ 30-40 МИН ЗАРЯЖАЛИ ....
ЗАРЯДНОЕ С БАЛАНСЕРАМИ..
ЧЕМ СМОГ ТЕМ ПОМОГ,ЧЕТО ВСПОМНЮ ОТПИШУСЬ...
_________________ кто ,к нам ,с чем - тот , от того и туда ....
Вопрос. Если вторичная обмотка трансформатора сварочного аппарата введена в резонанс, как рассчитать потери при варке электродом?
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
полагаю никак ) если только не приравнять сопротивление дуги к нулю , и делить напругу в контуре на сопротивление электрода . Энергия в контуре равна 1-4 от UI . Вроде так )
Формулу напиши. Мой маленький мозг не понимает твоих Гениальных мыслей. Решение задачи напиши, математикой.
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Дедов бинокль. КрасавЕц.
bazarov, ты вроде говорил, что соорудил сварочник, по предложенной дедИваном схеме... А вот интересно - плазморез из нее может получиться?
bazarov Пост: 447831 От 24.Aug.2014 (20:25)
Вопрос. Если вторичная обмотка трансформатора сварочного аппарата введена в резонанс, как рассчитать потери при варке электродом?
Вопрос конечно интересный, а как ты собираешься ввести в резонанс прыгающую нагрузку?
Ведь вольтова дуга одна из самых непостоянных нагрузок что приводит к
раз балансировке контура, а резонансу необходима постоянная нагрузка.
alexol | Post: 450096 - Date: 20.10.14
bazarov, ты вроде говорил, что соорудил сварочник, по предложенной дедИваном схеме...
Я такого не говорил. Делал обычную точечную сварку на торообразном сердечнике.
Pavel1 | Post: 450126 - Date: 21.10.14
Вопрос конечно интересный, а как ты собираешься ввести в резонанс прыгающую нагрузку?
Этот вопрос тоже не ко мне. В интернете тьма разных схем и патентов сварочных аппаратов использующих резонанс и осцилляторы. Я просто спросил. Если кругом сплошь профессионалы то почему бы не почитать мысли умных людей? А если спецы и рассчёт по энергетическому балансу соизволят дать, то это будет эйфория....
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
Pavel1 Пост: 450126 От 21.Oct.2014 (18:15)
Вопрос конечно интересный, а как ты собираешься ввести в резонанс прыгающую нагрузку?
Ведь вольтова дуга одна из самых непостоянных нагрузок что приводит к
раз балансировке контура, а резонансу необходима постоянная нагрузка.
Сопротивление дуги - доли Ома, и на резонанс она сильно не повлияет, т.к. в первую очередь снижает добротность контура, а не частоту. Вообще же в сварочниках чаще используют квазирезонанс, т.к. на чистом резонансе велика вероятность непредсказуемых явлений, которые не смогут быть предупреждены системой ОС. Разве что насыщаемый дроссель по Негуляеву, тут уже ОС отработает мгновенно по первому же такту.
dedivan Пост: 450614 От 31.Oct.2014 (01:41)
А еще инжинегр называется 😈- бегом читать про дуговые передатчики.
коротенький сарказм + отсылание "почитать..." - явный признак того, что по делу сказать нечего...😕
Если уж и читать, то про свойства колебательного контура передатчиков (высокодобротные с узкой полосой пропускания) и сравнивать с грубыми силовыми низкодобротными контурами сварочников, у которых огромный перекос в сторону емкости (пример - Ls = порядка 2-3мкГ, С = около 0,5мкФ) - и, соответственно, о влиянии внешних факторов на свойства таких контуров.
bazarov | Post: 447831 - Date: Sun Aug 24, 2014 2:08
Вопрос. Если вторичная обмотка трансформатора сварочного аппарата введена в резонанс, как рассчитать потери при варке электродом?
Ваня, смотри у Володина на сайте тему " продвинутый сварочник".
Появилась она после того, как мы тут с кем-то эту тему подняли....
Володин даже ее смоделировал😊и в книжке опубликовал...
П.с. Йух ты дугу правильно смоделируешь, оооочень не линейная она...
и самоподстраивается под контур...
тем не менее-сварочник работает и очень ни хреново...
альтернатива инвертору реальная...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
олег-джан | Post: 451205 - Date: 07.11.14
смотри у Володина на сайте тему " продвинутый сварочник".
Подсказываю, на планете около 7 миллиардом человек, из них только один Володин и фиг поймёшь где он находится.... Это чтоли? [ссылка]
Или вот эта Володина? [ссылка]
Или это? [ссылка]
_________________ Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)
