Тема далека от источников энергии и вечной молодости, но вполне себе техническая.
Есть в кладоискательстве такой метод для двоих. Один прижимается ухом к земле, а второй бьет кувалдой по массивной плите на грунте. Если есть пустоты типа погребов, пещер и прочих подвалов, то слышится гул.
Кувалда дает короткий импульс возбуждения, а каверна выступает как резонатор с затухающими колебаниями.
Бродили в моей голове мысли перевести это на современную основу.

Вместо кувалдометра механическая система из железного грузика-якоря и электромагнита и механики. Этот магнит или сервопривод приподымает грузик, который свободно скользит по вертикальной направляющей оси и сжимается пружина, которая прижимала его к низу. Потом резко отпускается фиксация якоря и он под действием собственного веса и пружины ударяет по земле. Тут множество вариантов и есть где разгуляться фантазии. Возможно даже мощный пьезоизлучатель.
Для приема сигнала мембрана микрофона прижатая к земле. Можно их несколько вокруг "излучателя" для определения направления прихода отклика. Далее малошумящий усилитель с полосовыми фильтрами, АЦП и спектральный анализ отклика.
По частоте гармони можно будет определять размеры пустот.
Все достаточно просто доступно и даже вполне востребовано.

Обсуждал это на одном техническом форуме, но там люди грамотные и потому отнеслись скептически.

У кого какие мысли?

Это уже давно используется, и называется сейсморазведка

Вот здесь товарищ занимается похожим делом:http://www.newgeophys.spb.ru.
А вот его книжки по этому поводу.

Balbes Скучный ты человек. Нахрена мне какие-то статьи и лекции про сейсморазведку?
От них в руках готовое устройство не появится. Его делать надо.

kauchuk Смотрел, читал и даже переписывался с ним. Он делает немного другое и на совсем другом уровне.

Пока пытаюсь найти информацию по акустике пустот в мягкой и не очень среде.

Мысли? Это назвается эхолокация. Приборы такие существуют. Импортные. Очень дорогие. В арсенале копателей детектирующих приборов много разных. Имхо дорогие они не от того, что охрененно сложные, а потому что мелкосерийные импортные.

Лучше не кувалдой по плите, а сверхширокополосным (UWB) э/м импульсом. Познакомиться с технологией можно погуглив GPR, или тыцьнув по ссылке.

Jeka343 Эхолокация как раз рядом. Но ее редко используют в таком применении. Звук сильно затухает в грунте с ростом частоты. В земле распространяются НЧ звукового диапазона, это низкая разрешающая способность с большой длинной волны.

dv Про СШП импульсы и георадары читал и смотрел элементы схем. Это значительно сложнее чем работа со звуком. На коленке не сделаешь. Хотя у меня сейчас на работе есть элементная база и аппаратура для работы с СВЧ.

Я изначально предложил модернизировать простую и доступную методику. Кувалду пока можно оставить. Перерыл кучу информации по акустике и геологии. Но не нашел простых ответов про отклик пустот в земле. Если было бы время, поэкспериментировал, а так пока в литературе копаюсь. Тут еще вопрос в малогабаритном датчике-микрофоне на единицы-десятки Герц.

Да схемотехника там не такая уж и сложная, скорее специфичная. Большая доля реализации лежит в обработке сигнала-отклика. Сдается мне, что на звуке будет низкая разрешающая способность. Т.е. размеры неоднородностей должны быть большими, ну а если учесть затухание, то энергия зондирующего импульса должна быть на уровне тектонической 😕.

dv Разрешающая способность тут пока нипричом. Речь идет вообще о детекции.
С обычной кувалдитечской энергией методика работает.

Всё давно уже изобретено и изготовлено. Наберите в поиске "георадар" и получите ответы с подробными техническими параметрами и ценами. А со звуком - это тупик.

Sergej_ Тупик - это люди у которых весь кругозор ограничен гуглом.
Мне меньше всего интересны цены на георадары. Повторюсь много про них читал и даже прикидывал сборку.
Поэтому мне захотелось подумать в сторону звуковых колебаний.

глупая затея с "простукиванием"...
в глинах и слабых грунтах это просто трата времени.

Лучше уж тогда "лозоходство" тренируй. Я не стебаюсь а серьезно - я в последнее время сильно задумываюсь: а зачем нам вообще приборы? ведь и без них все "видно".

AlexSoroka

"лозоходство" - это к шкафу на вокзал к циганке, а потом к кастрологу.
Я ни разу не слышал чтобы гадалки выигрывали в лотерею. И проку от них для меня лично 0.

я в последнее время сильно задумываюсь: а зачем нам вообще приборы? ведь и без них все "видно"
Это скорее симптом. То-ли банальное неумение работать со сложной техникой, то-ли идиотское самовнушение. Вот расскажи, чего тебе "видно"?

Жмакаем сюда [ссылка] и внимательно читаем технологию.
Жаль, цены убрали. Год назад было 500 тыс.р., полгода назад 2.5 млн.р. Сайт существует года 3-4. Если за это время никакой олигарх их не закрыл, значит, цена оправдана. И значит, метод работает. А так называемые "учоные" пусть засунут язык себе в ж. со своим махровым материализмом.

Подумать всегда полезно. Можно вспомнить про то, что высокочастоные (ультразвуковые)акустические волны через грунт не проходят. Что длина волны у звуковых волн - метры. А это значит, что для того чтобы получить разрешающую способность при зондировании вглубь земли хотя бы в метры,надо иметь двумерную решётку приёмных антен с базой хотя бы несколько десятков метров. Антенны для хорошего контакта с грунтом надо заглублять (забивать). Излучатель иметь либо взрывной, либо вибратор с дизелем в качестве питания. И потом тщательно обрабатывать на компьютере эти сигналы с многих приёмников. Для геологоразведки это может и нормально. Но им надо смотреть глубоко, а разрешение не столь важно. Но для малых глубин эти танцы с бубном как то малопривлекательны, если сказатьбольше - весьма сомнительны.

Eduard
Нет в этой теме собрались люди со скептическим складом ума и среди них есть даже несколько грамотных.
Унылая цыганщина. Какой-то оленеводы прочитали в приложении к "Мурзилке" про аналогичную деятельность "торсионщиков". Была такая статья почти слово в слово, только про торсионные поля. Потом они напоили сторожа из ближайшего НИИ и записывали за ним все умные слова. Но тот только выговорил "спектральные характеристики" и "характеристики электромагнитного поля в световом диапазоне".
Этого было достаточно чтоб развернуть наебизнес. Их никто не закрыл потому что они никому нахрен не нужны, особенно олигархам.
Вы, как грамотный человек, сами должны понимать про спектральные характеристики, как их можно получить и будут ли они на фотопленке регистрироваться.

Eduard
Был аналогичный патент от слабоумных пендосов. Там предлагалось к рамке лозоходца прикреплять чашечку с искомым материалом. Ровно столько же смысла.

Sergej_ Я и не говорю про ультразвуковые колебания и зондирование.
Повторяю, речь идет именно об индикации наличия пустот в грунте вблизи датчика.
Кувалда дает мощный импульс широкополосный в почву. Погреб или пещера будут "резонировать" на частоте собственных колебаний. Это где-то десятки герц. Возникнут затухающие колебания. Конечно добротность такой системы будет невысока. Но для детекции отклика должно хватить.
Такой метод использовали археологи в Южной Америке и нарыли какие-то захоронения инков.
Если кто живет в частном доме и имеет погреб, может попробовать. Всего-то надо стетоскоп и кувалду.

БЛН ГЕорадар тебе в помощь 😊
сам с ним работал штука интересная.

Ихтиандр, ты меня сразил наповал....
ушел продолжать уныло грызть гранит науки...

😬

Есть такая книга: Электронные приборы для измерения неэлектрических величин.
Под редакцией А.Д.Смирнова.
Массовая радиобиблиотека, вып.520
Думаю, найти в сети несложно.

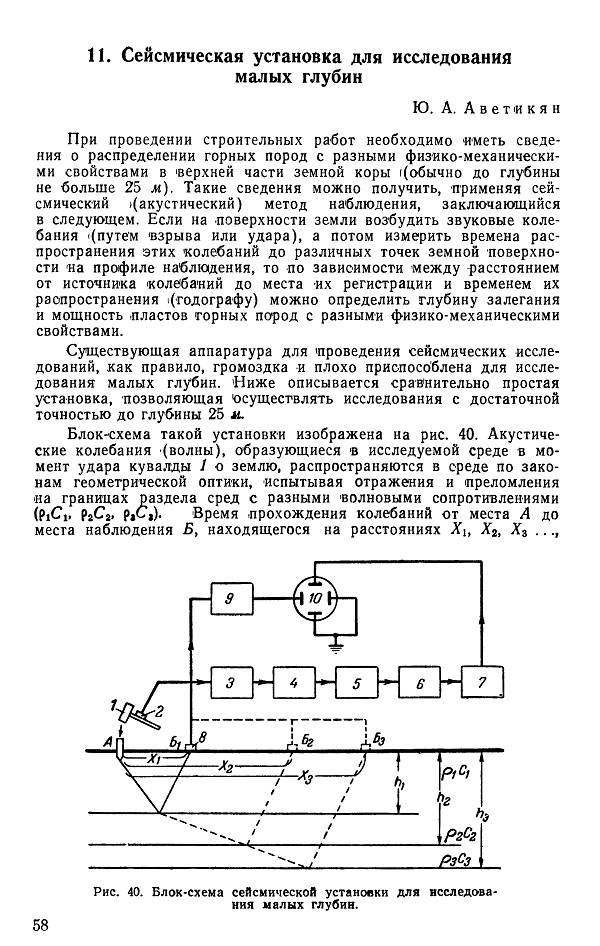

Статья: Сейсмическая установка для исследования малых глубин.

Очень занимательная книжка. Особо порадовал ламповый измеритель тангенса угла диэлектрических потерь человеческой кожи 😬

а где можно скачать принципиальную схему устройства и описание принципа действия.

Обучайтесь пользоваться Гуглом. Запишитесь на курсы.
Книжка ищется 5 минут

к сожалению искал в гуле но не шёл.
спрашивал не ради праздного любопытства так как у меня проживает в террариуме редкий вид Lacerta agilis Linnaeus , и, в связи с повышенной температурой среды в летнее время, кожа у его сильно пересыхает, что приводит к частому отшелушеванию. Думал с помощью лампового измерителя тангенса угла диэлектрических потерь кожи, в совокупности с накожным датчикам, создать аеро систему опрыскивания террариума.
