Первый пост темы: valeralap Post: #296456 От:22.03.2011 (18:10) В этой теме, выкладываются схемы и пояснительное описание к ним. Назначение, в связи с чем разрабатывалась, откуда взята и с какой целью. К некоторым схемам будут прилагаться фотографии опытов. Схемотехника будет разная и не привязанная к одной тематике. Выкладывать буду по мере собственного продвижения и наличия времени. На интересующие вопросы постараюсь отвечать. Если какая-то тема вызовет интерес в разработке схем, удачные свои схемы так- же можете выкладывать. Цель накопить базовую схемотехнику с доступом в одном месте. На сайте в различных ветках так же много приличных схем, если у кого-то есть свободное время, можете выбрать и разместить на данной ветке.
xx0 Пост: 422182 От 12.Jul.2013 (14:45)
БП 0..30В 0..10А из компьютерного блока питания на микросхеме TL494, KA7500 [ссылка]
Оно обеспечивает зарядку батареи током до 10 А, стабилизацию напряжения на ней по мере зарядки на уровне 13,9 В
Для получения выходного напряжения 30 В в качестве выпрямителя используется мост из диодных сборок, подключённых к 12-вольтной обмотке трансформатора Т2.
Все как я и казал - 15В с полуобмотки = +-15В или однополярное 30В

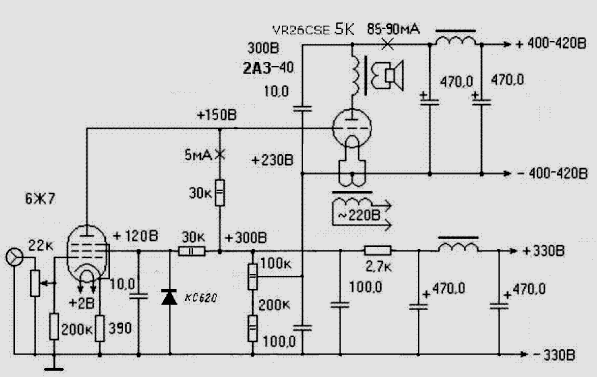

Ламповый однотактный, можно попробовать на очень мощных лампах. Схема пригодится как драйвер по Тесла конструкциям.
Ламповый усилитель - это всегда сложно - высокие напряжения, намотка трансформаторов, стабилизация режимов ламп и нагрев, однотоктный сложней двухтактного - трансформатор подмагничивается и его расчет и изготовление усложняется.
В данной схеме есть как миниум 1 ошибка, потребуется 4 питающих напряжения и выходная лампа постоянно работает на пределе...
Себе для эксперементов выбрал лампу ГУ50, живучая и достаточно мощная [ссылка]
У каждой схемы есть изюминка и ее можно внедрить или перенести в другую схему. Удачные схемные решения соединяя друг - другом повышают общее качество и достоинство гибридного решения. Это,- мое увлечение. Находки бывают которым нет цены... Вот схема совсем не броская но в ней есть очень хорошая подсказка потому и кидаю в копилку. Нарыл в сети, мне описание совершенно ненужно, если кому-то интересно повторить.- смотрите оригинал.

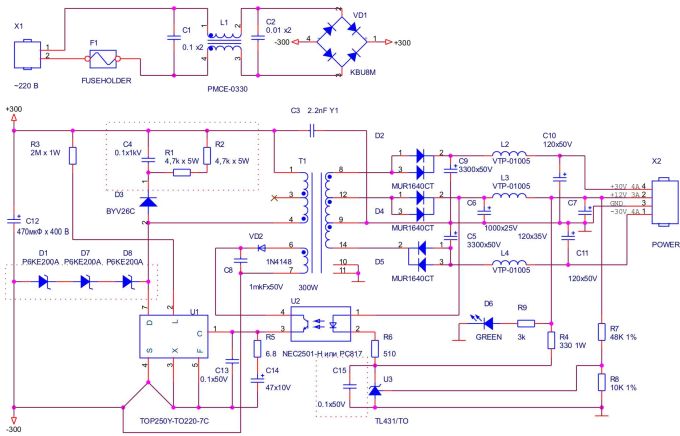

Размер: 15.26 KB
Размер: 17.32 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!

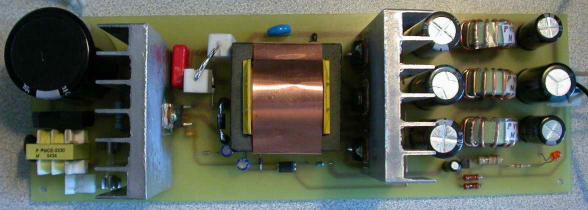

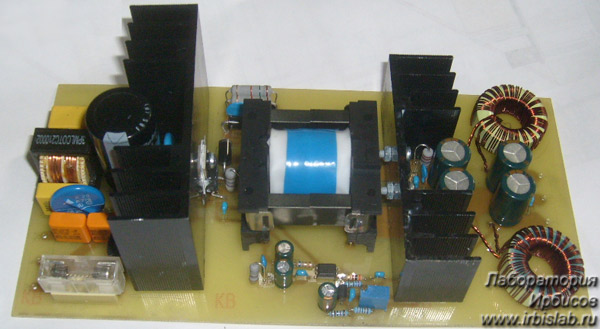

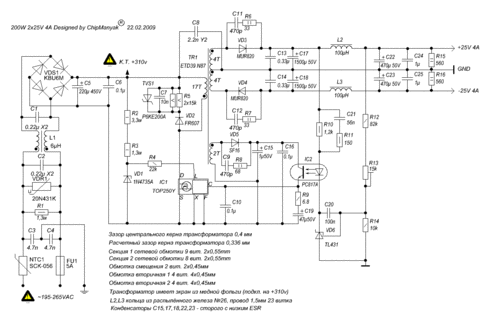

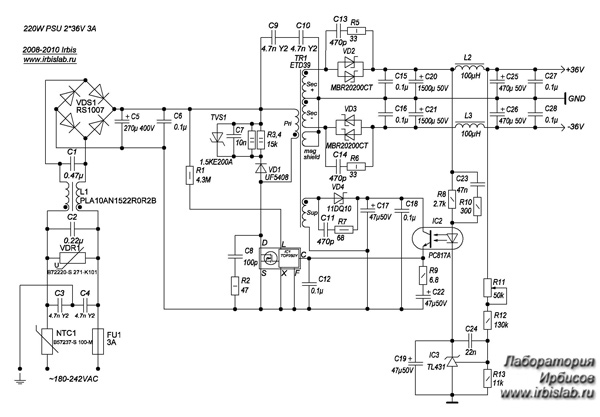

На обоих схемах типичные ошибки:
1) Фильтр на входе L1, полярность нужна обратная
2) Трансформатор TR1, полярность нужна прямая
3) Магнитный экран на второй схеме не на обмотках
xx0 Пост: 422430 От 17.Jul.2013 (07:17)
На обоих схемах типичные ошибки:
1) Фильтр на входе L1, полярность нужна обратная
2) Трансформатор TR1, полярность нужна прямая
3) Магнитный экран на второй схеме не на обмотках
Ошибок 1 и 2 на схеме нет и тебе уже 5 раз сказано об этом, видимо у тебя ошибка в ДНК.
Для аудиотехники в трансе преобразователя делается 2-4 экрана, но это отдельная история...
Ошибки есть на схемах, а в железе многие их исправляют, а с фильтрами это вообще повальная ошибка во всех бп, многие просто собирают, повторяют и не думают, что собрали, сунули и думают, что все будет нормально, а про днк ты перегнул двоечник, учится никогда не поздно 😕
xx0 Пост: 422438 От 17.Jul.2013 (10:43)
Ошибки есть на схемах, а в железе многие их исправляют, а с фильтрами это вообще повальная ошибка во всех бп, многие просто собирают, повторяют и не думают, что собрали, сунули и думают, что все будет нормально, а про днк ты перегнул двоечник, учится никогда не поздно 😕
Синфазные сигналы - не неслыал 😀
В отличии от тебя я считал в ручную накопление энергии в индуктивности и понимаю как работают прямоход и обратноходовик на ФИЗИЧЕСКОМ а не на радио уровне.
Издалека Пост: 422478 От 18.Jul.2013 (06:48)

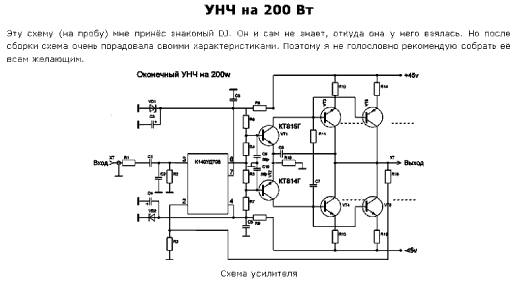

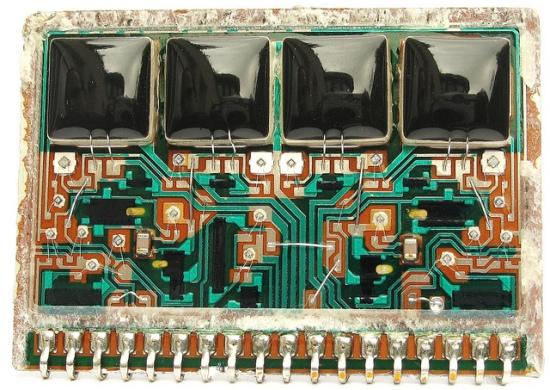

Это гибрид. 4 - потому, как расчитана для моста.

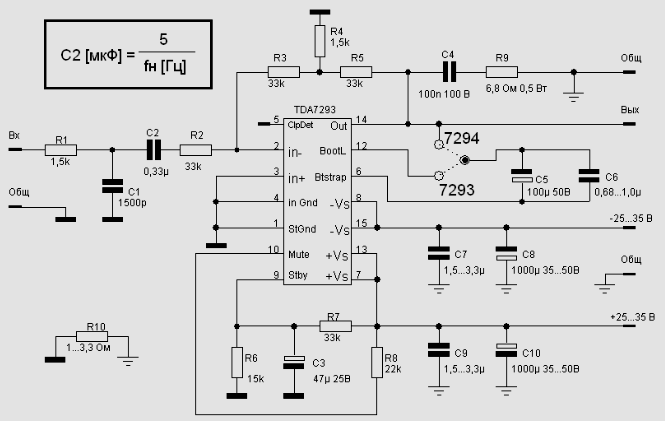

У меня на таких усилитель для низов. В мосте даёт 300Вт RMS спокойно.
Это не тот вариант - 300 Вт не делают алюминевыми проводами D 0,25 мм 😀
xx0 |
